价格：￥13.50/套
品牌：LLT
绝缘体材质：尼龙
芯数：2
供应：1000000套
| 绝缘体材质 | 尼龙 |
|---|---|
| 芯数 | 2 |
| 针数 | 2 |
| 种类 | 插头/插座 |
| 工作频率 | 高频 |
| 应用范围 | 通讯 |
| 接口类型 | AC/DC |
| 支持卡数 | 二合一 |
| 读卡类型 | MD |
| 形状 | 圆形 |
| 线长 | 定制（mm） |
| 制作工艺 | 注塑 |
| 加工定制 | 是 |
| 特性 | 防水 |
| 接触件材质 | 磷铜镀金 |
| 品牌 | 利路通 |
| 型号 | M16 |
| 更多宝贝>>**宝贝 |
 供应-M16对接式公母对接4芯光伏连接器，4芯航空插头连接器镀金￥16.80 利路通厂家-L20锁线系列2芯螺丝锁线连接器，20芯接插件,连接器￥15.80 利路通厂家-M22母针后装12芯空中转接头，ac转接插头，圆形座￥29.80 工厂供应M19公母对接2芯，3芯，4芯橡胶插座 工业，航空对接插头￥20.50 大量利路通厂家L16锁线2芯，电源插头插座连接器，电座连接器￥11.80 利路通厂家M19-RJ45面板后装接线式，usb 连接器 网线插座，￥19.80 利路通厂家-M25注塑式6芯，航空插头连接器3芯，5针航空插头￥31.50 大量利路通厂家L20锁线三通3芯，t型防水联接头，6芯防水接头￥24.50 利路通厂家M19-T型三通4芯，快速连接器，自锁连接器，快锁连接器￥22.80 大量利路通厂家-M12T型，防水连接器螺丝锁线，快速插头插座￥19.50 大量新品-L16螺丝锁线2芯，防水插头插座,工業用防水接头￥11.80 利路通厂家-M19组装快卡式公母对接3芯线路板插座，pcb连接器插座￥19.50此模板由**推广王提供，我也要免费出现在这里 |
财富热线：13602563102/陈小姐，财富QQ：2355608996
防水连接器优点：组装对插，拆卸无忧，替换方便，采用实心端子！
采用超大端子，适合各种自动化大电流设备，箱体航空插拔
1：外观、环境描述
1.1 外形参考尺寸(长×宽×高)(mm)：以实物为准（图纸仅供参考）。
1.2 使用环境条件
工作温度: -25℃～105℃
贮存温度: -25℃～85℃
大气压力: (86～106) kpa
相对湿度: ≤90%
防水等级：ip68
2：产品结构描述
2.1 接线方式：焊锡式。
2.2 **大入线直径：φ7.5mm
2.3 连接器接触件及镀层：铜φ1.5/1.0mm,镀金。
2.4 接触件塑胶：尼龙，260℃耐温，v-0级阻燃。
2.5 防水胶圈：硅胶。
2.6 灌胶：环氧树脂。
3：测试
3.1 抗电强度：按照gjb1217-1991中1005方法，常温常压下，导体与绝缘体间，试验电压（有效值）ac
1500v / 50hz，经1min而无击穿或飞弧现象，超漏电流小于2ma。
3.2 绝缘电阻： 按照gjb1217-1991中1005方法，常温常压下，导体与绝缘体间，试验电压（有效值）dc 500v，
绝缘电阻大于1000mω。
3.3 接触电阻：常温常压下，防水连接器公母插合状态下，接触电阻≤10mω。
3.4 盐雾测试：未插合的连接器按照gjb1217-1991中方法1001的规定,连接器经受盐溶液浓度5%的氯化钠溶液，
温度35±2℃的中性盐雾试验48h后，不出现影响性能的腐蚀。
3.5 防水性能：常温常压下，防水连接器公母插合并装好螺母，置入1m深清水中,试验时间4h，连接器内部无
渗水现象。在常温常压下凉置30min，测试达到3.1、3.2、3.3要求。
3.6 接触件分离力：单孔分离力为1.0-4.0n。
3.7 机械寿命：按照gjb1217-1991方法的2016进行测试，接触件插拔3000次，接触件磨擦表面允许镀层有轻微
磨损，但不露其基体金属，不出现影响性能的机械损伤,试验后测试接触电阻符合测试部分3.3的要求。
3.8 互配性：同一型号规格的自由连接器与固定连接器应能完全插合和分离。
3.9 环境适应性：产品在经受表1所述条件的试验后应满足表1所规定的要求。
3.10 试验方法：除另有规定外，常温常压均指温度15℃～35℃,相对湿度45%～75%,
大气压86kpa～106kpa.

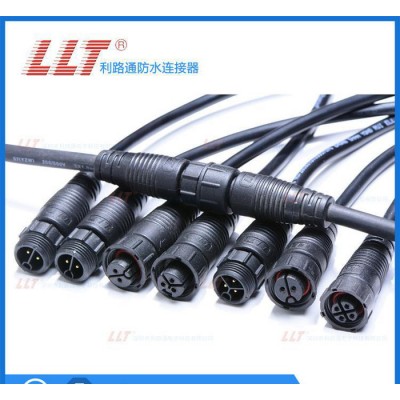

ip68防水连接器m16规格参数：
防水插头m16： 2芯，额定电流：5a，额定电压：500v，耐压：1500v，绝缘电阻：>2000mω，接触电阻：2mω，外壳材料：尼龙加纤；
防水接头m16： 3芯，额定电流：5a，额定电压：500v，耐压：1500v，绝缘电阻：>2000mω，接触电阻：2mω，外壳材料：尼龙加纤；
ip68防水连接器m16： 4芯，额定电流：5a，额定电压：500v，耐压：1500v，绝缘电阻：>2000mω，接触电阻：2mω，外壳材料：尼龙加纤；
防水接头m16： 5芯，额定电流：5a，额定电压：500v，耐压：1500v，绝缘电阻：>2000mω，接触电阻：5mω，外壳材料：尼龙加纤；
led防水线头线： 6芯，额定电流：5a，额定电压：500v，耐压：1500v，绝缘电阻：>2000mω，接触电阻：5mω，外壳材料：尼龙加纤；
防水插头m16： 7芯，额定电流： 5a，额定电压：500v，耐压：1500v，绝缘电阻：>2000mω，接触电阻：5mω，外壳材料：尼龙加纤；
ip68防水连接器m16： 8芯，额定电流：5a，额定电压：500v，耐压：1500v，绝缘电阻：>2000mω，接触电阻：5mω，外壳材料：尼龙加纤；
本产品的 接口类型为 ac/dc， 接触件材质是铜， 针数为 4， 种类是线对线， 加工定制为是， 形状是圆形， 线长为可自行接线（mm）， 应用范围是 led电源传感器， 型号为 m16， 工作频率是高频， 特性为防水防火耐寒， 品牌是国产， 绝缘体材质为尼龙， 制作工艺是注塑组装， 芯数为 4，
