热卖利路通连接器-M19快卡式公母对接2芯电源快速接头图1

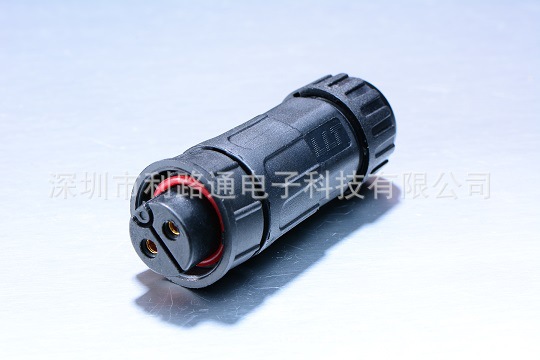

热卖利路通连接器-M19快卡式公母对接2芯电源快速接头

2021-10-28 20:497580询价

价格:¥18.50/套

品牌:LLT

种类:插头/插座

工作频率:高频

起订:1套

供应:100000套

发送询价
种类 插头/插座
工作频率 高频
应用范围 电源
接口类型 AC/DC
支持卡数 二合一
读卡类型 MD
形状 圆形
线长 2(mm)
制作工艺 注塑
加工定制
特性 防水
接触件材质 磷铜镀金
绝缘体材质 尼龙
芯数 2
针数 2
品牌 利路通
型号 M19

热卖利路通连接器-M22组装式母针后装面板6芯线对线连接器
RMB 20.50销售量 5178
热卖利路通连接器-M25公母对接3芯航空接头 防水
RMB 19.80销售量 6219
利路通厂家-M25对接式3芯,航空插头3芯,航空连接头,显示屏插头
RMB 23.50销售量 9574
热卖供应M29公母对接螺纹式,5芯电缆接头,公母對接防水快速接頭
RMB 28.50销售量 475
热卖利路通连接器-M19快卡式公母对接2芯电源快速接头
RMB 13.80销售量 5141
热卖利路通连接器-M19母针前装面板6芯,推拉自锁连接器
RMB 19.50销售量 2095
利路通厂家-M14组装式6芯7芯8芯,防水航空插,航空插座连接器5芯
RMB 22.50销售量 2994
大量利路通厂家-M29对接,航空插头插座 圆形,工业用防水接头
RMB 34.50销售量 2846
[营销助手]提供

undefined

undefined

undefined

undefined

undefined

防水连接器优点:组装对插,拆卸无忧,替换方便,采用实心端子

采用超大端子,适合各种自动化大电流设备,箱体航空插拔

 1:外观、环境描述

1.1 外形参考尺寸(长×宽×高)(mm):以实物为准(图纸仅供参考)。

1.2 使用环境条件

工作温度: -25℃~105℃

贮存温度: -25℃~85℃

大气压力: (86~106) kpa

相对湿度: ≤90%

防水等级:ip68

2:产品结构描述

2.1 接线方式:焊锡式。

2.2 **大入线直径:φ7.5mm

2.3 连接器接触件及镀层:铜φ1.5/1.0mm,镀金。

2.4 接触件塑胶:尼龙,260℃耐温,v-0级阻燃。

2.5 防水胶圈:硅胶。

2.6 灌胶:环氧树脂。

3:测试

3.1 抗电强度:按照gjb1217-1991中1005方法,常温常压下,导体与绝缘体间,试验电压(有效值)ac

1500v / 50hz,经1min而无击穿或飞弧现象,超漏电流小于2ma。

3.2 绝缘电阻: 按照gjb1217-1991中1005方法,常温常压下,导体与绝缘体间,试验电压(有效值)dc 500v,

绝缘电阻大于1000mω。

3.3 接触电阻:常温常压下,防水连接器公母插合状态下,接触电阻≤10mω。

3.4 盐雾测试:未插合的连接器按照gjb1217-1991中方法1001的规定,连接器经受盐溶液浓度5%的氯化钠溶液,

温度35±2℃的中性盐雾试验48h后,不出现影响性能的腐蚀。

3.5 防水性能:常温常压下,防水连接器公母插合并装好螺母,置入1m深清水中,试验时间4h,连接器内部无

渗水现象。在常温常压下凉置30min,测试达到3.1、3.2、3.3要求。

3.6 接触件分离力:单孔分离力为1.0-4.0n。

3.7 机械寿命:按照gjb1217-1991方法的2016进行测试,接触件插拔3000次,接触件磨擦表面允许镀层有轻微

磨损,但不露其基体金属,不出现影响性能的机械损伤,试验后测试接触电阻符合测试部分3.3的要求。

3.8 互配性:同一型号规格的自由连接器与固定连接器应能完全插合和分离。

3.9 环境适应性:产品在经受表1所述条件的试验后应满足表1所规定的要求。

3.10 试验方法:除另有规定外,常温常压均指温度15℃~35℃,相对湿度45%~75%,

大气压86kpa~106kpa.

ip68防水连接器m12规格参数:

防水插头m19: 2芯,额定电流:5a,额定电压:500v,耐压:1500v,绝缘电阻:>2000mω,接触电阻:2mω,外壳材料:尼龙加纤;

防水接头m19: 3芯,额定电流:5a,额定电压:500v,耐压:1500v,绝缘电阻:>2000mω,接触电阻:2mω,外壳材料:尼龙加纤;

ip68防水连接器m19: 4芯,额定电流:5a,额定电压:500v,耐压:1500v,绝缘电阻:>2000mω,接触电阻:2mω,外壳材料:尼龙加纤;

防水接头m19: 5芯,额定电流:5a,额定电压:500v,耐压:1500v,绝缘电阻:>2000mω,接触电阻:5mω,外壳材料:尼龙加纤;

led防水线头线: 6芯,额定电流:5a,额定电压:500v,耐压:1500v,绝缘电阻:>2000mω,接触电阻:5mω,外壳材料:尼龙加纤;

防水插头m19: 7芯,额定电流: 5a,额定电压:500v,耐压:1500v,绝缘电阻:>2000mω,接触电阻:5mω,外壳材料:尼龙加纤;

ip68防水连接器m19: 8芯,额定电流:5a,额定电压:500v,耐压:1500v,绝缘电阻:>2000mω,接触电阻:5mω,外壳材料:尼龙加纤;



本产品的 接口类型为 ac/dc, 接触件材质是铜, 针数为 4, 种类是线对线, 加工定制为是, 形状是圆形, 线长为可自行接线(mm), 应用范围是 led电源传感器, 型号为 m19, 工作频率是高频, 特性为防水防火耐寒, 品牌是国产, 绝缘体材质为尼龙, 制作工艺是注塑组装, 芯数为 4,
