热卖利路通连接器-M16组装式公针后装面板5芯LED连接器图1

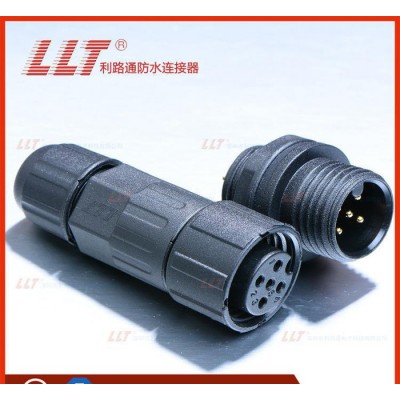

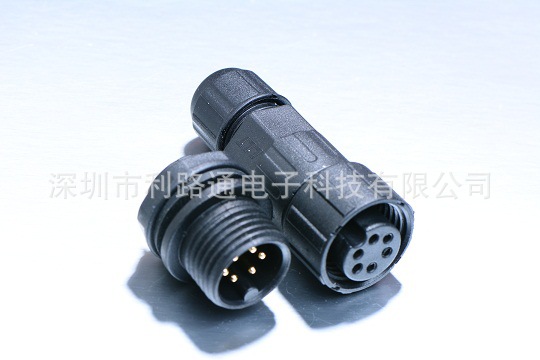

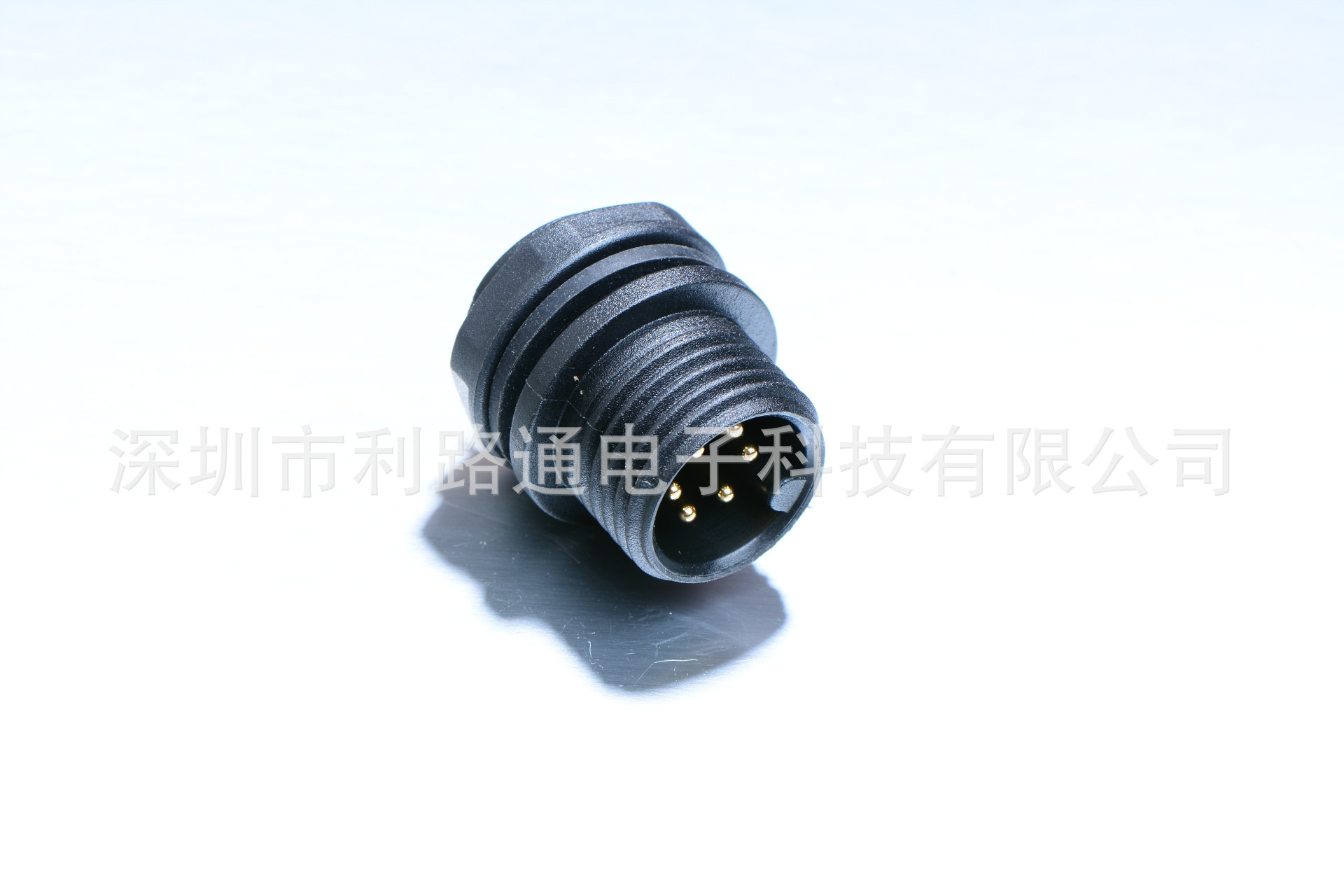

热卖利路通连接器-M16组装式公针后装面板5芯LED连接器

2021-11-22 19:139800询价

价格:¥13.80/套

品牌:LLT

种类:插头/插座

工作频率:高频

起订:1套

供应:10000000套

发送询价
种类 插头/插座
工作频率 高频
应用范围 LED
接口类型 AC/DC
支持卡数 五合一
读卡类型 MD
形状 圆形
线长 定制(mm)
制作工艺 注塑
加工定制
特性 防水
接触件材质 磷铜镀金
绝缘体材质 尼龙
芯数 5
针数 5
品牌 利路通
型号 M16

更多宝贝>>热销宝贝
供应-M16对接式公母对接4芯光伏连接器,4芯航空插头连接器镀金¥16.80利路通厂家-L20锁线系列2芯螺丝锁线连接器,20芯接插件,连接器¥15.80利路通厂家-M22母针后装12芯空中转接头,ac转接插头,圆形座¥29.80工厂供应M19公母对接2芯,3芯,4芯橡胶插座 工业,航空对接插头¥20.50大量利路通厂家L16锁线2芯,电源插头插座连接器,电座连接器¥11.80利路通厂家M19-RJ45面板后装接线式,usb 连接器 网线插座,¥19.80利路通厂家-M25注塑式6芯,航空插头连接器3芯,5针航空插头¥31.50大量利路通厂家L20锁线三通3芯,t型防水联接头,6芯防水接头¥24.50利路通厂家M19-T型三通4芯,快速连接器,自锁连接器,快锁连接器¥22.80大量利路通厂家-M12T型,防水连接器螺丝锁线,快速插头插座¥19.50大量新品-L16螺丝锁线2芯,防水插头插座,工業用防水接头¥11.80利路通厂家-M19组装快卡式公母对接3芯线路板插座,pcb连接器插座¥19.50此模板由精准推广王提供,我也要免费出现在这里

undefined

undefined

undefined

undefined

undefined

防水连接器优点:组装对插,拆卸无忧,替换方便,采用实心端子

采用超大端子,适合各种自动化大电流设备,箱体航空插拔

 1:外观、环境描述

1.1 外形参考尺寸(长×宽×高)(mm):以实物为准(图纸仅供参考)。

1.2 使用环境条件

工作温度: -25℃~105℃

贮存温度: -25℃~85℃

大气压力: (86~106) kpa

相对湿度: ≤90%

防水等级:ip68

2:产品结构描述

2.1 接线方式:焊锡式。

2.2 最大入线直径:φ7.5mm

2.3 连接器接触件及镀层:铜φ1.5/1.0mm,镀金。

2.4 接触件塑胶:尼龙,260℃耐温,v-0级阻燃。

2.5 防水胶圈:硅胶。

2.6 灌胶:环氧树脂。

3:测试

3.1 抗电强度:按照gjb1217-1991中1005方法,常温常压下,导体与绝缘体间,试验电压(有效值)ac

1500v / 50hz,经1min而无击穿或飞弧现象,超漏电流小于2ma。

3.2 绝缘电阻: 按照gjb1217-1991中1005方法,常温常压下,导体与绝缘体间,试验电压(有效值)dc 500v,

绝缘电阻大于1000mω。

3.3 接触电阻:常温常压下,防水连接器公母插合状态下,接触电阻≤10mω。

3.4 盐雾测试:未插合的连接器按照gjb1217-1991中方法1001的规定,连接器经受盐溶液浓度5%的氯化钠溶液,

温度35±2℃的中性盐雾试验48h后,不出现影响性能的腐蚀。

3.5 防水性能:常温常压下,防水连接器公母插合并装好螺母,置入1m深清水中,试验时间4h,连接器内部无

渗水现象。在常温常压下凉置30min,测试达到3.1、3.2、3.3要求。

3.6 接触件分离力:单孔分离力为1.0-4.0n。

3.7 机械寿命:按照gjb1217-1991方法的2016进行测试,接触件插拔3000次,接触件磨擦表面允许镀层有轻微

磨损,但不露其基体金属,不出现影响性能的机械损伤,试验后测试接触电阻符合测试部分3.3的要求。

3.8 互配性:同一型号规格的自由连接器与固定连接器应能完全插合和分离。

3.9 环境适应性:产品在经受表1所述条件的试验后应满足表1所规定的要求。

3.10 试验方法:除另有规定外,常温常压均指温度15℃~35℃,相对湿度45%~75%,

大气压86kpa~106kpa.

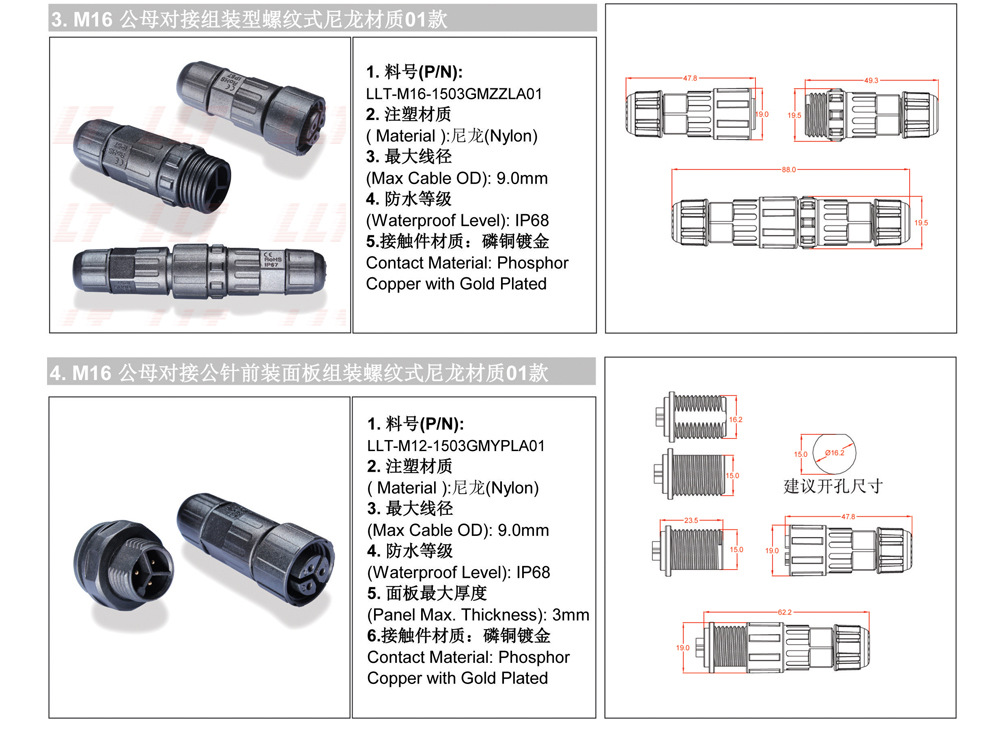

ip68防水连接器m16规格参数:

防水插头m16: 2芯,额定电流:15a,额定电压:500v,耐压:1500v,绝缘电阻:>2000mω,接触电阻:2mω,外壳材料:尼龙加纤;

防水接头m16: 3芯,额定电流:15a,额定电压:500v,耐压:1500v,绝缘电阻:>2000mω,接触电阻:2mω,外壳材料:尼龙加纤;

ip68防水连接器m16: 4芯,额定电流:15a,额定电压:500v,耐压:1500v,绝缘电阻:>2000mω,接触电阻:2mω,外壳材料:尼龙加纤;

防水接头m16: 5芯,额定电流:5a,额定电压:500v,耐压:1500v,绝缘电阻:>2000mω,接触电阻:5mω,外壳材料:尼龙加纤;

led防水线头线: 6芯,额定电流:5a,额定电压:500v,耐压:1500v,绝缘电阻:>2000mω,接触电阻:5mω,外壳材料:尼龙加纤;

防水插头m16: 7芯,额定电流: 5a,额定电压:500v,耐压:1500v,绝缘电阻:>2000mω,接触电阻:5mω,外壳材料:尼龙加纤;

ip68防水连接器m16: 8芯,额定电流:5a,额定电压:500v,耐压:1500v,绝缘电阻:>2000mω,接触电阻:5mω,外壳材料:尼龙加纤;



本产品的 接口类型为 ac/dc, 接触件材质是铜, 针数为 4, 种类是线对线, 加工定制为是, 形状是圆形, 线长为可自行接线(mm), 应用范围是 led电源传感器, 型号为 m16, 工作频率是高频, 特性为防水防火耐寒, 品牌是国产, 绝缘体材质为尼龙, 制作工艺是注塑组装, 芯数为 4,
