价格：￥15.50/套
品牌：LLT
种类：插头/插座
工作频率：高频
起订：1套
供应：1000000套
| 种类 | 插头/插座 |
|---|---|
| 工作频率 | 高频 |
| 应用范围 | 电缆 |
| 接口类型 | AC/DC |
| 支持卡数 | 二合一 |
| 读卡类型 | MD |
| 形状 | 条形 |
| 线长 | 定制（mm） |
| 制作工艺 | 注塑 |
| 加工定制 | 是 |
| 特性 | 防水 |
| 接触件材质 | 磷铜镀金 |
| 绝缘体材质 | 尼龙 |
| 芯数 | 2 |
| 针数 | 2 |
| 品牌 | 利路通 |
| 型号 | Y型 |
概述
1：使用环境条件：
工作温度: -40℃～105℃
贮存温度: -25℃～85℃
相对湿度:≤90%
大气压力: (86～106) KPa
防水等级：IP66
2：结构描述

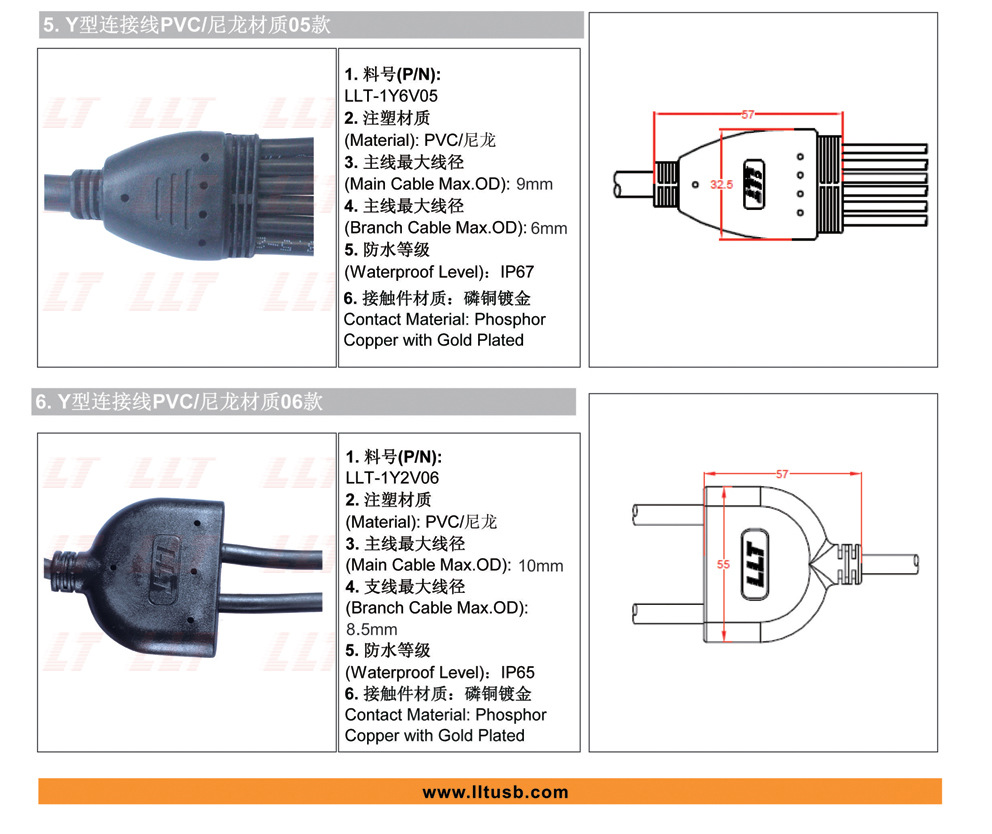

2.1外形参考尺寸(长×宽×高)(mm)：详见图纸。
2.2引线方式：注塑对接
2.3注塑材质：尼龙，260℃，耐温，94V-1级阻燃。
2.4防水胶圈：硅胶
3：测试
3.1抗电强度
3.2绝缘电阻
3.3接触电阻
常温常压下，防水连接器公母插合状态下，接触电阻≤10mΩ。
3.4盐雾测试
3.5防水性能
3.6连接器接触件保持力
TEL: 0755-61201138
FAX: 0755-84693195
深圳市利路通科技实业有限公司
2012年10月29日
第2页共5页
按照GJB1217-1991中1005方法，常温常压下，导体与绝缘体间，试验电压（有效
值）AC 1500V / 50Hz，经1min而无击穿或飞弧现象，超漏电流小于2mA。
连接器的接触件装配好，在50N的轴向负荷作用下应固定在它的绝缘安装内，卸除负
荷后在1min后，接触件相对于外壳的轴向位移不超过0.3Mm。
未插合的连接器按照GJB1217-1991中方法1001的规定，连接器经受盐溶液浓度5%的
氯化钠溶液，温度35±2℃的中性盐雾试验48h后，不出现影响性能的腐蚀。
按照GJB1217-1991中1005方法，常温常压下，导体与绝缘体间，试验电压（有效
值）DC 500V，绝缘电阻大于1000MΩ。
本规格书规定了该产品的技术要求、试验方法、检验规则。
按照【GB4208-2008外壳防护等级（IP代码）】连接器公母插合并装好螺母，按照
14.1使用喷嘴直径12.5mm，距离2.5m-3m，100±5L/min流量冲击3min，产品内部不能有
水流入，绝缘电阻测试大于2MΩ.
客户(CUSTOMER):品名(PART.NAME)：
3.7成品线拉力测试
3.8机械寿命
3.9互配性
同一型号规格的自由连接器与固定连接器应能完全插合和分离。
3.10环境适应性
产品在经受表1所述条件的试验后应满足表1所规定的要求。
3.11试验方法说明
3.12高温测试
3.13低温测试
3.14温度冲击测试
按照GJB1217-1991的1011测试，-40℃0.5h，105℃0.5h循环5次，无机械损伤。
3.15潮湿测试
TEL: 0755-61201138
FAX: 0755-84693195
按照GJB1217-1991方法的2016进行测试，接触件插拔1000次，接触件磨擦表面允许
镀层有轻微磨损，但不露其基体金属，不出现影响性能的机械损伤，试验后测试接触电
阻符合测试部分3.3的要求。
插合好的连接器按照GJB1217-1991的1002Ⅱ型交变湿热的规定进行试验，连接器在
相对湿度为90%-98%，温度为20℃-65℃的条件下，承受10次共240h的连续循环后，外观
合格，互换合格。试验结束后常态下2h后测试其绝缘电阻≥2MΩ，DC500V.
3T+M18
除另有规定外，常温常压均指温度15℃～35℃，相对湿度45%～75%，大气压86KPa～
106KPa
按照GJB1217-1991的1005方法测试，连接器暴露在（105±2）℃中历时96h，室温下
保持0.5h，绝缘体尺寸无明显变化，绝缘体没有起泡肿胀、裂纹、烧焦等现象；金属表
面处理层无开裂、龟裂或起层现象。
按照GJB1217-1991的1011方法测试，连接器暴露在（-45±2）℃中历时4h，室温下
保持0.5h，绝缘体尺寸无明显变化，绝缘体没有起泡肿胀、裂纹等现象；金属表面处理
层无开裂、龟裂或起层现象。
2012年10月29日
将带连接器的成品线放置在拉力测试机上，施加负荷为15KG的拉力，测试时间
1min，无断芯线现象，整体线长变形不大于成品线（含连接器）的8%。
深圳市利路通科技实业有限公司
第3页共5页
客户(CUSTOMER):品名(PART.NAME)：
1
4：外观要求：
4
工作温度，℃
相对湿度，%
3
1000
GJB1217-1991方
法2016
试验结束,恢复后
按3.1、3.2、3.3
、3.4、3.5、3.9
、3.10的要求
恒定
湿热
3T+M18
贮存温度，℃
低温
试验方法
GB/T2423.1-2001
中"试验Ab"
2
GB/T2423.9-2001
中"试验Cb" 48
线材表面每米不得超过3个凹或凸点，外观干净；五金件镀层无气泡、凹点、针孔
、烧焦、批锋、起皮、脱落、变形、划伤等现象；接头外观面无缺胶、缩水、变形、划
伤等不良，螺纹与相关产品做到配合检测。
6
GB/T2423.10 -
1995中"试验Fc"
5
试验持续时间为
扫频循环次数
GB/T2423.10 -
1995中"试验Fc"
试验结束,恢复后
按3.1、3.2、3.3
、3.4、3.5的要
求
300
振幅，mm
振动方向
85±2
93±3
2
0.35
10次
三个互相垂
直方向
高度，mm
恢复时间，h
试验持续时间，h
恢复时间，h
次数
振动
试验结束,恢复后
按3.1、3.2、3.3
、3.4、3.5、3.6
、3.7、3.8、3.9
、3.10的要求
自由
跌落
贮存温度，℃
10～55频率，Hz
表1
试验项目、要求
接触件插拔次数
试验条件项目
高温
105±2
16
试验持续时间，h
试验持续时间，h
2
2
插拔
-45±2
16
2恢复时间，h
GB/T2423.2-2001
中"试验Bb"
