价格：￥2000.00/台
品牌：鑫科
标准：国标
材质：不锈钢
起订：1台
供应：1000台
| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | DN50（mm） |
| 规格 | DN50 |
| 类型 | 调节阀 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 空气 |
| 形态 | 柱塞式 |
| 用途 | 仪表 |
| 零部件及配件 | 定位器 |
| 压力环境 | 低压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 鑫科 |
| 型号 | HAV |
| 加工定制 | 是 |
| 通道位置 | 二通式 |

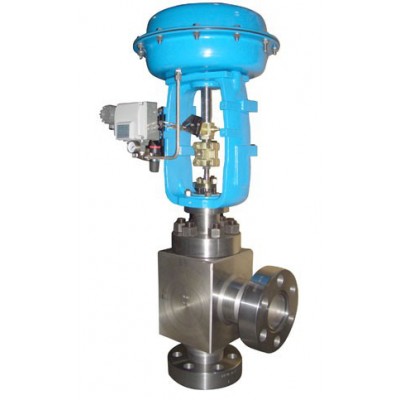

◆HAV气动薄膜角型调节阀 概述：
HAV气动薄膜角型调节阀阀芯采用上导向结构，阀结构紧凑，压降损失小，流量大，可调范围广。HAV气动薄膜角型调节阀适用于控制含有颗粒的流体、泥浆、粘性或闪蒸流体。HAV气动薄膜角型调节阀的泄漏量符合ANSI B16.104标准。
HAV气动薄膜角型调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
HAV气动薄膜角型调节阀符合GB/T4213-92标准。
◆HAV气动薄膜角型调节阀 主要技术参数：
● 阀体部分
| 阀体型式 | 角型单座铸造球型阀 | |
| 公称通径 | 25、40、50、65、80、100、125、150mm | |
| 公称压力 | ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa | |
| 连接 型式 | 密封面型式 | FF、RF、RJ、LG、MFM |
| 法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 | |
| 焊接标准 | 嵌接焊SW(40~50mm) 对接焊BW(65~200mm) | |
| 材料 | 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等 | |
| 上阀盖 | 常温型 | -17～+230℃ |
| 伸长I型 | -45～-17℃、 +230～+566℃ | |
| 伸长Ⅱ型 | -100～-45℃ | |
| 伸长ⅢI型 | -196～-100℃ | |
| 压盖型式 | 螺栓压紧式 | |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 | |
● 阀内件部分
| 阀芯形式 | 单座柱塞型阀芯 |
| 流量特性 | 等百分比特性、线性特性 |
| 阀芯材料 | 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |
● 执行机构部分
| 执行器型式 | HA多弹簧薄膜执行机构 |
| 膜片材料 | 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
| 弹簧范围 | 20~100、80~240KPa |
| 供气压力 | 140~400KPa |
| 气源接口 | RC1/4" |
| 环境温度 | -30~+70℃ |
| 作用形式 | 气-关式或气-开式 |
| 可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
■ 主要性能指标
| 泄漏量 | 金属阀座 | 小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级 |
| 回差 | 带定位器 | 小于全行程的1% |
| 不带定位器 | 小于全行程的3% | |
| 基本误差 | 带定位器 | 小于全行程的±1% |
| 不带定位器 | 小于全行程的±5% | |
| — | 注：采用标准的V型聚四氟乙烯填料 | |
| 可调范围 | 50：1 | |
■ Cv值和行程
| 公称通径 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | ||||||||||||||
| 阀座直径 | 20 | 25 | 32 | 25 | 32 | 40 | 32 | 40 | 50 | 40 | 50 | 65 | 50 | 65 | 80 | 65 | 80 | 100 | 80 | 100 | 125 |
| 额定Cv值 | 11 | 17 | 24 | 17 | 24 | 44 | 24 | 44 | 68 | 44 | 68 | 99 | 68 | 99 | 175 | 99 | 175 | 275 | 175 | 275 | 395 |
| 额定行程 | 25 | 38 | 50 | ||||||||||||||||||
■ 主要外形及连接尺寸
| 公称通径DN(mm) | 25、40、50、65、80、100、125、150mm |
| 结构长度 | 由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部 ，技术人员将会为您提供完整的图纸及技术资料。 |
| 阀体高度 | |
| 执行器高度 |
