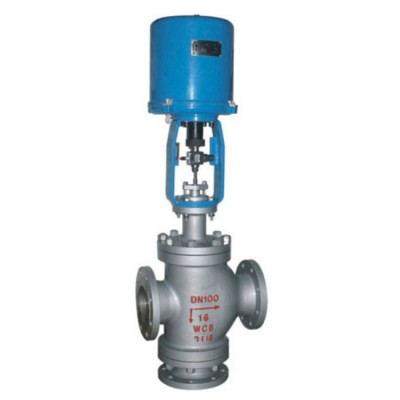

供应鑫科 ZAZXE.ZAZQE电动三通调节阀,三通调节阀  质量保证图1

供应鑫科 ZAZXE.ZAZQE电动三通调节阀,三通调节阀 质量保证

2021-11-22 00:2911370询价

价格:¥2222.00/台

品牌:鑫科

类型(通道位置):三通式

零部件及配件:手轮

起订:1000台

供应:1000台

发送询价
类型(通道位置) 三通式
零部件及配件 手轮
密封形式 硬密封型
标准 国标
材质 碳钢
产地 浙江杭州
产品认证 3C认证
阀体材料 铸钢,不锈钢
工作介质
工作温度 常温
公称通径 15-25mm
公称压力 PN16
连接方式 法兰
连接形式 法兰
流动方向 换向
驱动方式 电动
上市时间 2011年春
适用介质 油品
形态 球式
用途 换向
执行质量标准 国标
压力环境 常压
品牌 鑫科
型号 ZAZX
加工定制
通道位置 三通式

电动三通调节阀 ZAZXE型电动三通合(分)流调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程电动调节阀执行机构,接受0~10或4~20mA.DC信号驱动阀门启闭。其中三通合流调节阀用于将两种流体混合成第三种流体,或不同温度的同种流体,混合成同一温度流体。三通分流阀将一种流体分成两路流体。

本系列产品口径由25mm至200mm,公称压力有1.0、1.6、4.0、6.4MPa,温度范围-60℃至450℃,控制信号为0~10或4~20mA.DC。配用不同的执行机构可分为普通型和电子型两种。

流体对阀芯作用方向都处于流开状态,故工作稳定性好。
除了阀盖处衬套导向外,阀芯侧面与阀座内表面也有导向作用,导向面积大,工作可靠。
伺服放大器采用深度动态负反馈,可提高调节精度。
电动操作器有多种形式,可适用于4~20mA.DC或0~10mA.DC
电子型电动调节阀可直接电流信号控制阀门开度,无需伺服放大器。
节省自动化投资,与单座、双座或套筒调节阀相比,组成同样的系统可省掉一个阀,简化系统,节省投资。
波纹管密封型对移动的阀杆形成完全的密封,诸绝流体外漏。

阀体、阀盖:HT200、ZG230~450ZG、1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti、司太莱合金堆焊
填料:聚四氟乙烯
推杆、衬套:2Cr13

公称通俗DN(mm)

25

32

40

50

65

80

100

125

150

200

额定流量系数Kv

合流

8.5

13

21

34

53

85

135

210

340

535

分流



85

135

210

340

535

额定行程(mm)

16

25

40

60

流量特性

直线 抛物线

工作温度(℃)

普通型:铸铁:-20~200、铸钢:-40~250、铸不锈钢:-60~250

散热型:铸钢:-40~450、铸不锈钢:-60~450

介质温度(℃)

200以下(对合流阀而言)

固有可调比R

30

公称压力PN(MPa)

1.0 1.6 4.0 6.4

允许泄漏量

硬密封:IV级 软密封:IV级

作用方式

电开、电关

信号范围(mA.DC)

0~10 4~20

电源电压

22V、50Hz 380V50Hz 24V AC/DC

环境温度(℃)

伺服放大器:5~45 执行机构:-10~55

全行程时间(S)

普通型

12.5

20

32

48

电子型

30

30

48

60

消耗功率(W)

普通型

28

35

电子型

6

15

25

40

公称通径DN(mm)

25

32

40

50

65

80

100

125

150

200

电动执机机构型号

普通型

ZAZ-60

DKZ-310

DKZ-410

DKZ-410

DKZ-510

电子型

JHZAZ1

JHZAZ2

JHZAZ3

JHZAZ4

电动执行机构推力(N)

普通型

400

4000

6400

6400

16000

电子型

2000

4000

6000

8000


表中数据仅为常规配置,具体选用根据主要参数及用户要求而定。
主要技术性能指标
基本误差:±2.5% 额定流量系数偏差:±10%
回差:2% 固有流量特性:符合IEC534-1和GB/T4213-92
死区:3%
额定行程偏差:+2.5% 规定的斜率偏差要求

允许压差

公称通径

(mm)

推力(N)

25

32

40

50

65

80

100

125

150

200

400

0.57

0.37

0.24

0.15



2000

1.85



4000

5.70

3.70

2.40

1.50



6000



1.31

0.9

0.56



6400



1.40

0.96

0.60

0.15

0.11

0.06

8000



0.48

0.36

0.19

16000



0.96

0.71

0.38

公称通径DN

25

32

40

50

65

80

100

125

150

200

A

460

530

630

B

230

230

260

H1

490

540

625

H2

246

259

273

311

354

366

668

512

587

759

L

160

180

200

230

290

310

350

400

480

600

L1

121

130

140

153

180

225

250

316

372

444

重量

(kg)

PN1640

62

64

66

68

93

98

107

129

135

155

PN64

66

71

75

78

103

121

141

165

180

210

公称通径DN

25

32

40

50

65

80

100

125

150

200

D

φ155

φ162

φ170

H3

290

325

380

L

160

180

200

230

290

310

350

400

480

600

L1

121

130

140

153

180

225

250

316

372

444

H2

246

259

273

311

354

366

668

512

587

759

重量

PN1640

22

25

26

28

50

56

63

70

80

95

PN64

26

30

35

37

60

68

88

100

125

140













公称通径 DN

20

25

32

40

50

65

80

100

125

150

200

A

460

530

630

B

230

230

260

H 1

490

540

625

L

150

160

180

200

230

290

310

350

400

480

600

H 2

175

180

215

218

230

280

285

315

400

460

540

H 3

53

57.5

70

75

82.5

92.5

100

110

125

142.5

170

重量 (Kg)

PN 16 40

50

52

54

56

58

75

87

95

132

135

155

PN64

53

56

58

65

68

84

110

129

177

180

210



单位:mm

公称通径 DN

20

25

32

40

50

65

80

100

125

150

200

d

φ 155

φ 162

φ 170

H 4

290

325

380

L

150

160

180

200

230

290

310

350

400

480

600

H 5

175

180

215

218

230

280

285

315

400

460

540

H 6

53

58

70

75

82

92

100

110

125

142

170

重量 (Kg)

PN 16 40

10

12

15

17

18

34

46

54

76

79

100

PN64

13

16

19

26

27

43

69

85

120

125

150

法兰标准:铸铁法兰按GB4216.5-84、铸铁法兰按GB9113-88、JB/T79-94
法兰密封面型:PN10、PN16为凸面
PN40、PN64为凹凸面,阀体为凹面
结构长度:GB12221-89
夹套保温型夹套载热体接口:对焊φ18×4
阀体法兰及法兰端面距离可以按用户指定的标准制造。如ANSI、JIS、JPI等标准。
