价格：￥3500.00/台
品牌：鑫科
标准：国标
材质：碳钢
供应：1000台
发送询价
| 标准 | 国标 |
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | DN15-DN400 |
| 规格 | DN150 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 电子 |
| 适用介质 | 水,蒸汽,油品,氧气 |
| 形态 | 柱塞式 |
| 零部件及配件 | 手轮 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 鑫科 |
| 型号 | ZAZPE |
| 加工定制 | 是 |

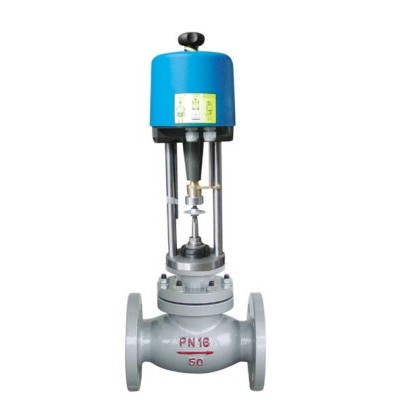

本公司供应鑫科ZAZPE电动单座调节阀质量保证，欢迎咨询洽谈。
ZAZP、ZAZM型电动单座、套筒电动调节阀，接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-40℃~450℃，接受信号为0~10mA .DC或4~20mA.DC。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达VI级（零泄漏）标准。按填料不同可分为一般填料密封和波纹管密封两种，前者用于一般场合，而后者用于不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规格可供选择。 |
|  | ·阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30%。
·可调节范围大，固有可调比为50，流量特性有直线和等百分比。
·电动套筒调节阀阀塞设有上、下方的均压孔，不平衡力小，阀稳定性好，套筒互换性强，使用压差大。
·调节切断型采用软密封结构阀芯，达VI级泄漏标准（零泄漏）。
·伺服放大器采用深度动态负反馈，可提高自动调节精度。
·电动操作器有多种形式，可适用于4~20mA.DC或0~10mA.DC。
·电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
·波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。 |
|  | 阀体、阀盖：HT200、ZG230-450 ZG1Cr18Ni9Ti
阀芯：1Cr18Ni9Ti、司太莱合金堆焊 增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推杆、衬套：2Cr13
垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管：1Cr18Ni9Ti |
|  | 公称压力 PN（MPa） | 1.0 1.6 4.0 6.4 | 固有流量特性 | 直线、等百分比 | 固有可调比 | 50 | 允 许 泄漏量 | 单 座 | 硬密封：Ⅳ级 软密封：Ⅵ级 | 套 筒 | 硬密封： II 级 软密封：Ⅵ级 | 工作温度 t （ o C） | -20~200 -40~250 -40~450 -60~450 | 信号范围（ mA.DC ） | 0~10 4~20 | 作用方式 | 电关式 电开式 | 使用环境温度 （ o C） | 电动调节阀： -20~70 o C 伺服放大器： 0~50 o C | 使用环境湿度 | 电动调节阀：≤ 95% 伺服放大器：≤ 85% | 电源电压 | 220V 50Hz 380V 50Hz 24AC/DC |
配套用电动执行机构有关技术参数
公称通径 DN （ mm ） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 电动执行机构型 号 | 普通型 | ZAZ-60 DKZ-310 | ZAZ-60 DKZ-310 | DKZ-410 | DKZ-410 DKZ-510 | 电子型 | JHZAZ1 | JHZAZ2 | JHZAZ3 | JHZAZ3 | 电动执行机构推 力（ N ） | 普通型 | 400 4000 | 400 4000 | 6400 | 6400 16000 | 电子型 | 2000 | 4000 | 6000 | 8000 | 全行程 时 间 （ S ） | 普通型 | 12.5 | 20 | 32 | 48 | 电子型 | 30 | 30 | 48 | 60 | 消耗功率（ W ） | 普通型 | 28 | 35 | 电子型 | 6 | 15 | 25 | 40 |
|
|  | 普通型 单位：mm
公称通径 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | A | 460 | 530 | 630 | B | 230 | 230 | 260 | H 1 | 490 | 540 | 625 | L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | H 2 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | H 3 | 53 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 110 | 125 | 142.5 | 170 | 重量 （Kg） | PN 16 40 | 50 | 52 | 54 | 56 | 58 | 75 | 87 | 95 | 132 | 135 | 155 | PN64 | 53 | 56 | 58 | 65 | 68 | 84 | 110 | 129 | 177 | 180 | 210 |
电子型????单位：mm 公称通径 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | d | φ 155 | φ 162 | φ 170 | H 4 | 290 | 325 | 380 | L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | H 5 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | H 6 | 53 | 58 | 70 | 75 | 82 | 92 | 100 | 110 | 125 | 142 | 170 | 重量 （Kg） | PN 16 40 | 10 | 12 | 15 | 17 | 18 | 34 | 46 | 54 | 76 | 79 | 100 | PN64 | 13 | 16 | 19 | 26 | 27 | 43 | 69 | 85 | 120 | 125 | 150 |
|
|
 |
·法兰标准：铸铁法兰按GB4216-84、铸钢法兰按GB9113-88
·法兰密封面型：PN10、PN16为凸面 PN40、PN64为凹凸面，阀体为凹面
·结构长度：GB12221-89
·夹套保温型夹套载热体接口：对焊φ18×4
＊阀体法兰及法兰端面距离可以按用户指定的标准制造。
如ANSI、JIS、DIN等标准。
