气动薄膜单座调节阀   ZJHP 调节阀系列  直销图1

气动薄膜单座调节阀 ZJHP 调节阀系列 直销

2021-11-22 02:5011800询价

价格:¥3800.00/个

加工定制:否

材质:铸钢

起订:1个

供应:9800个

发送询价
加工定制
材质 铸钢
连接形式 法兰
公称通径 DN40(mm)
适用介质 蒸汽,各种高腐蚀化学介质,水,弱酸碱介质,油品
压力环境 常压
工作温度 常温
流动方向 双向
驱动方式 气动
零部件及配件 执行器
形态 隔膜式
类型(通道位置) 二通式
标准 国标
密封形式 硬密封型
规格 DN15-DN500
品牌 温州卓祥
型号 ZJHP

IMG_20161106_102517_副本1

IMG_20161106_102517_副本

IMG_20161106_102517

IMG_20161106_102516_副本1

848123869130982601

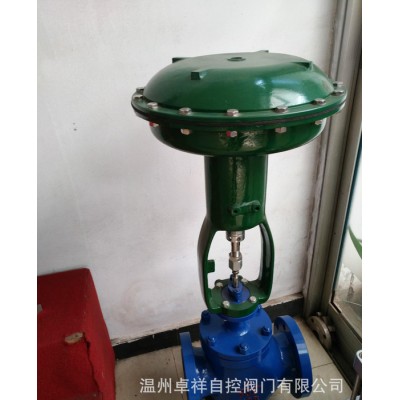

ZJHP气动薄膜单座调节阀(WCB)

  ZJHP气动薄膜单座调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性**、维护方便等优点,可用于苛刻的工作条件。气动薄膜单座调节阀是由多弹簧气动薄膜执行机构和低流阻精小型单座调节阀阀体组成,配用的多弹簧执行机构高度低、重量轻、装备简便。气动薄膜单座调节阀配以阀门定位器,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。气动薄膜单座调节阀广泛应用于**控制气体、液体、蒸汽等介质,气动单座调节阀特别适用于允许压差小,而允许泄漏量也较小压差不大的工作场合。

  气动单座调节阀操作稳定,具有可靠的动作特性,微小的阀座泄漏、**的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。

  主要技术参数

  公称压力: PN1.6、2.5、4.0、6.0ANSI150、300、600JIS10、20、30、40

  工作温度: 常温型:-60~+250℃、-20~+200℃;散热型:-60~+450℃;低温型:-60~-100℃、-100~-250℃

  环境温度: -20~-60℃

  流量特性: 直线型、等百分比型

  阀座形式: 单座、双座、套筒、角型

  可调节比: 50:1

  气 源: 0.3-0.6MPa

  输入信号: 4-20mA、1-5V

  反馈信号: 4-20mA、1-5V

  零件名称      材料

  阀体阀盖: WCB、CF8、CF8M、CF3、CF3M

  阀芯阀盖: 304、316、316L堆焊司太莱合金、17-4PH(沉淀硬化型不锈钢)

  填 料: V型PTFE、PPL、柔性石墨

  阀 杆: 304、316、316L、17-4PH

链接尺寸

链接尺寸

  本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。有标准型、调节切断型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa;公称通径DN15~300mm;**小阀芯DN6mm。适用流体温度有-60~+450℃;按温度高低配用不同阀盖可分常温型、高温型和低温型。
