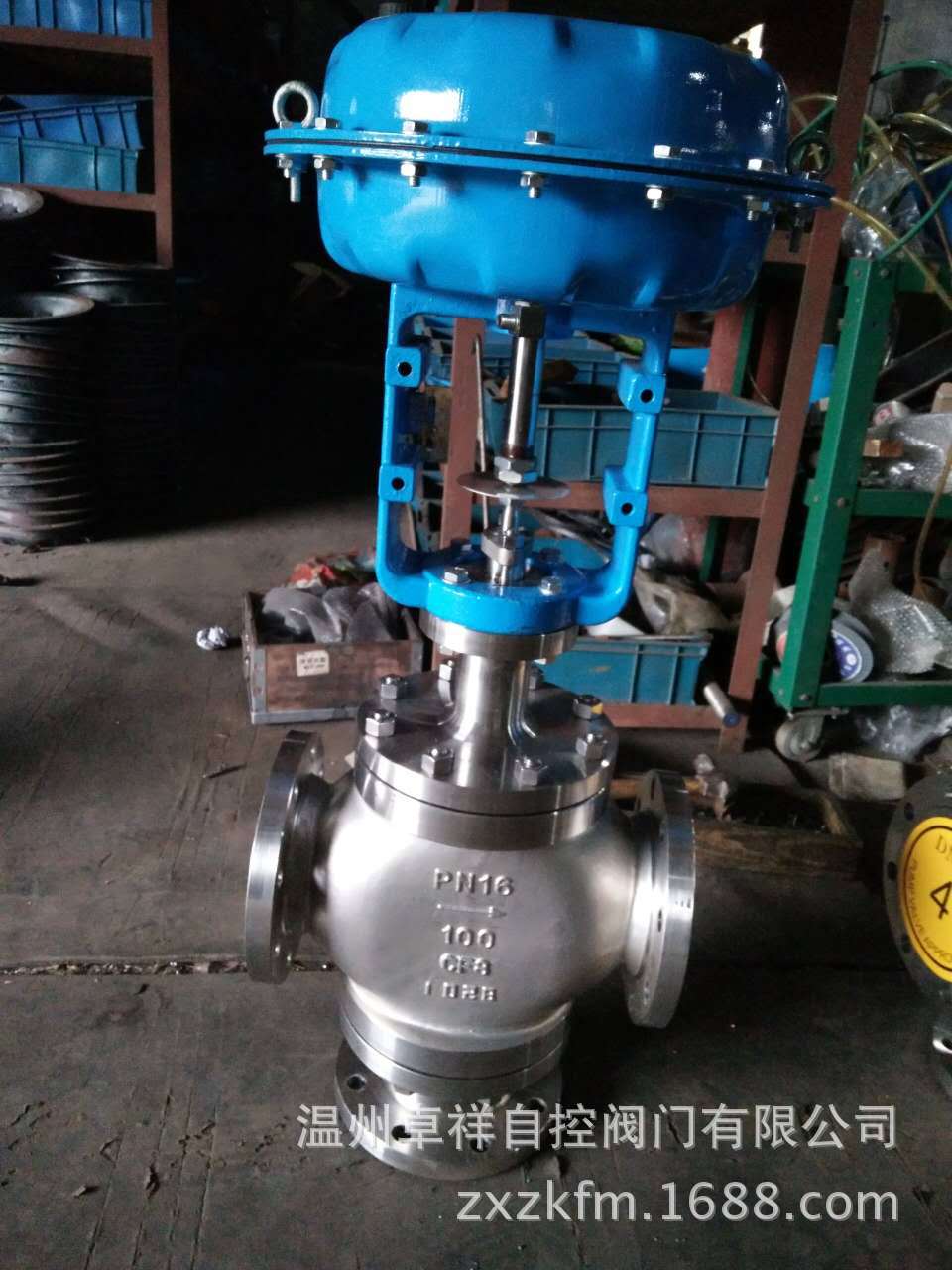

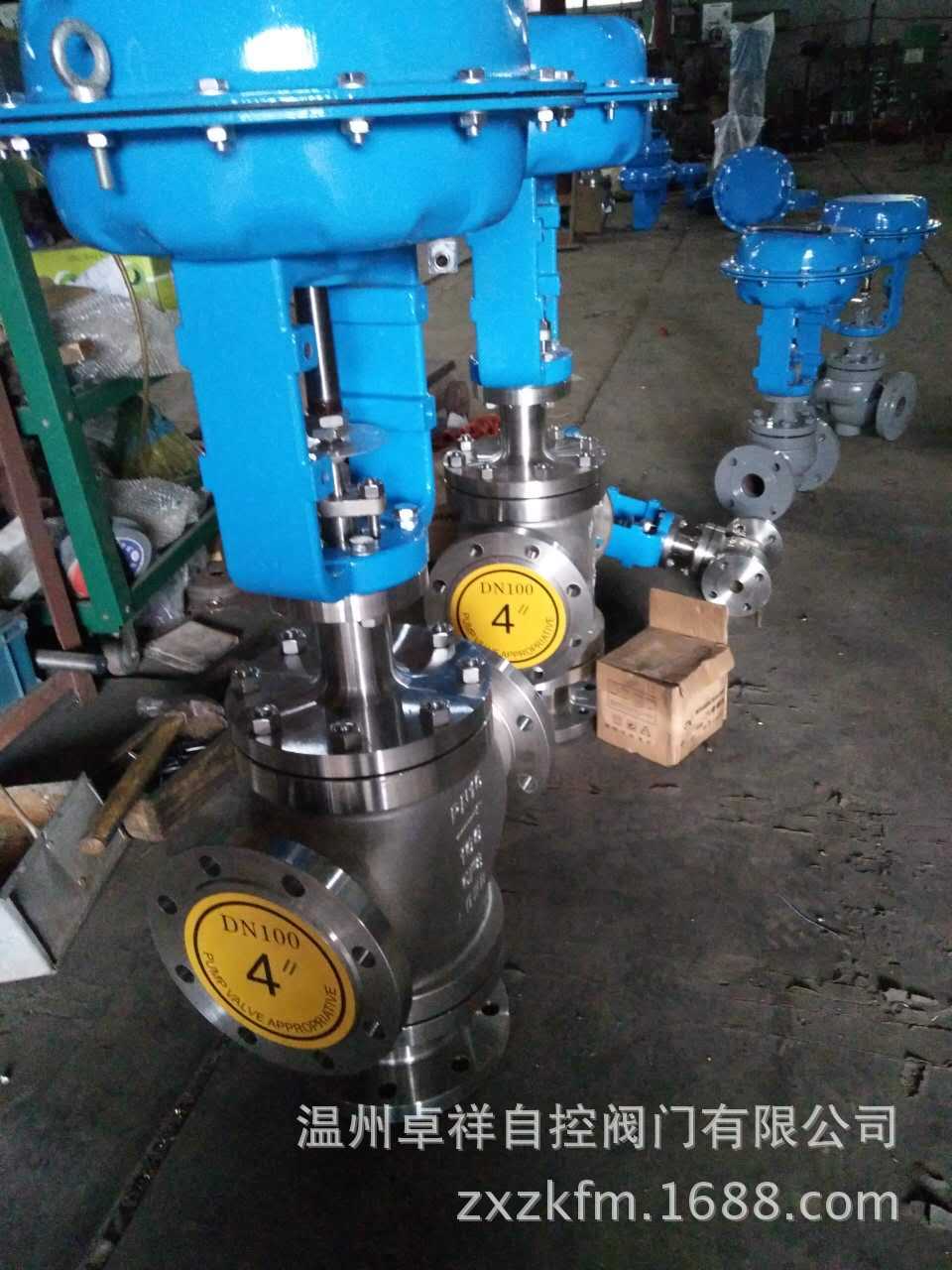

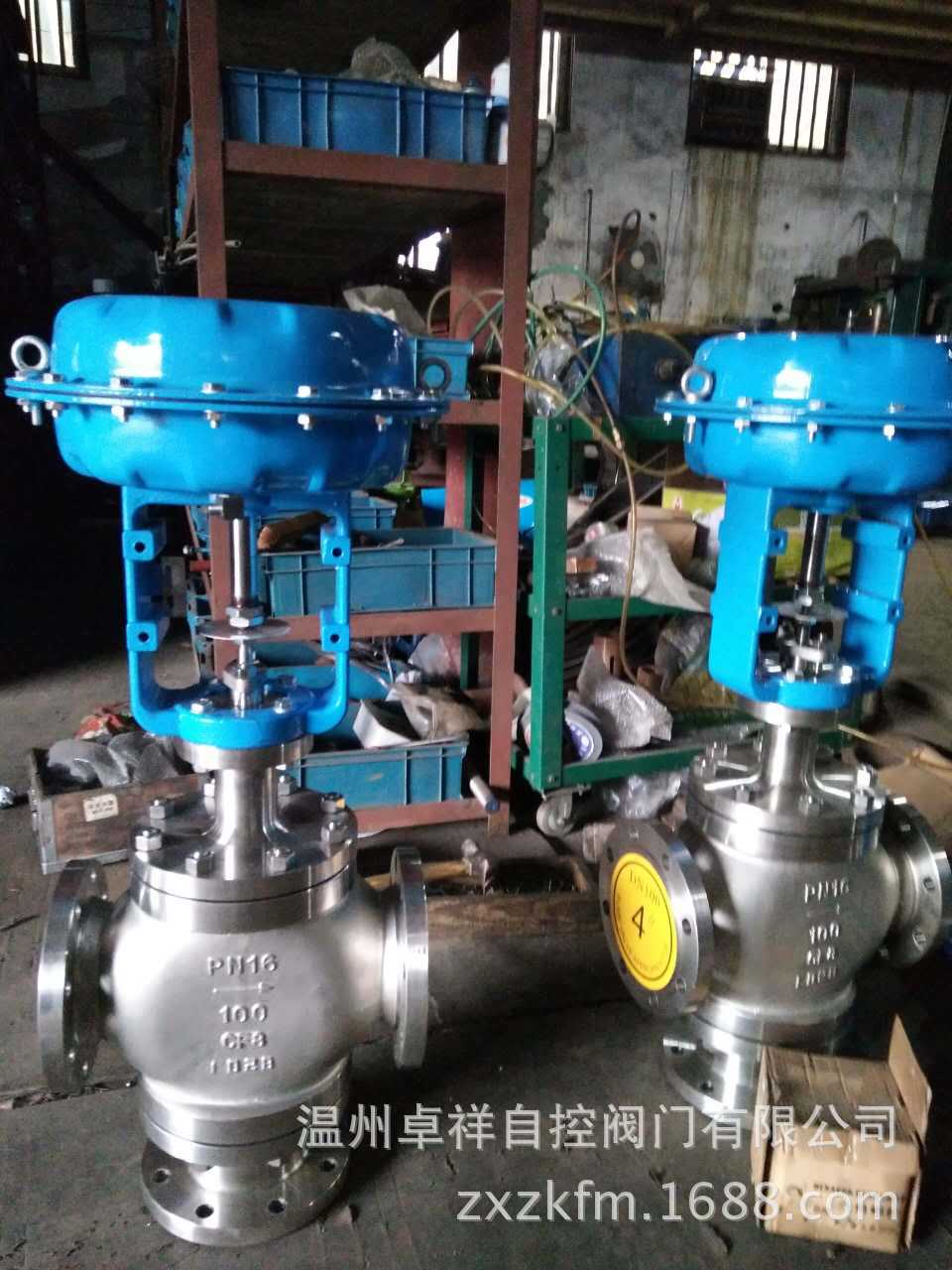

直销气动薄膜三通调节阀不锈钢气动三通调节阀 ZJHQ【价格_现货

价格：￥3080.00/个

加工定制：是

材质：不锈钢

起订：1个

供应：6700个

加工定制	是
材质	不锈钢
连接形式	法兰
公称通径	DN80（mm）
适用介质	蒸汽,水,液化气,氧气,弱酸碱介质,氨气,油品
压力环境	常压
工作温度	常温
流动方向	换向
驱动方式	气动
零部件及配件	执行器
形态	隔膜式
类型(通道位置)	三通式
标准	国标
密封形式	硬密封型
规格	DN15-DN300
品牌	温州卓祥
型号	ZJHQ

595195851404171355

324815515692366486

81609711021187367

442834633598443162

产品名称：

气动三通调节阀

产品型号：

ZJHQ、ZJHX

产品口径：

DN25-300

产品压力：

0.6~10.0Mpa

产品材质：

铸钢、不锈钢、合金钢等

产品简介：

制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。温州卓祥阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。

联系电话：

15257716331

产品详情

ZJHX（Q）气动三通调节阀有合流和分流两种结构形式。阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向,三通阀在某些场合可以替代两个二通阀和一个三通接管而等到广泛应用常用于热交换器的两相调节，也可用于简单的配比调节。公称通径和压差较小时，合流阀可用于分流场合，可互换使用，但公称通径大于80mm和压。差较大的分流场合，不能互换使用。

气动三通调节阀概述

　　 ZJHQ、ZJHX气动薄膜三通调节阀采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构，具有结构简单、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或理把两种流体经三通阀合并成一种流体的场合。
　　本系列产品有三通合流及三通分流两种。公称压力有PN16、40、64；公称通径范围DN25—300。适用流体温度由-60℃至+450℃。泄漏量标准为Ⅳ级。流量特性有直线、抛物线两种。

主要零件材料及推荐使用温度范围

零件名称	材料	温度范围
阀体上下阀盖	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
阀芯、阀座、阀杆	1Cr18Ni9	-250～550℃
密封垫	橡胶石棉板
密封垫	不锈钢缠绕垫
填料	聚四氟乙烯
上下膜盖	A3钢板
膜片	35CrMoA
膜片	35、A3
支架、顶盘	HT200
压缩弹簧	60Si2Mn
波纺薄膜	5806胶夹480D尼龙66网眼布

主要技术参数和性能指标

1、调节机构主要技术参数

阀座直径mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数kv	合流	8.5	13	21	34	52	85	125	210	340	535	800	1260
	分流	25	32	40	50	65	85	125	210	340	535	800	1260
公称压力MPa		1.6 4.0 6.4
行　程mm		16		25		40			60			100
流量特性		直线
介质温度℃		-20～200、-40～+250(常温型)、-40～315（中温型）
法兰尺寸		铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59
法兰型式		法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式
阀体材质		HT200,ZG230-450、ZG1Cr18Ni9
阀芯材质		1Cr18Ni9
上阀盖型式		普通式（常温型），热片式（中温型）
可调比		30:1
气源接头		M16×1.5

2、执行机构主要技术参数

型　号	ZHA(B)-3	ZHA(B)-4	ZHA(B)-5	ZHA(B)-6
有效面积cm2	400	630	1000	1600
行　程mm	16.25	40	60	1000
弹簧范围KPa	20～100；40～200、20～60、60～100、80～240

3、性能指标

项目			不带定位器	带定位器
基本误差％			±6	±1.5
回差％			5	1.5
死区％			4	0.6
始终点偏差％	气关	始点	±2.5	±1.5
		终点	±6.0
	气开	始点	±6.0
		终点	±2.5
额定行程偏差％			±2.5
允许泄漏量L/h			10-3×阀额定容量

注：一般均应带定位器

4、允许压差

供气压力	弹簧压力	25	32	40	50	65	80	100	125	150	200	250	300
0.14MPa	20-100	1220	750	500	300	300	200	120	120	80	50	50	25

可配附件：定位器手轮机构空气过滤减压器等。

外形尺寸:

ZJHQ气动薄膜三通调节阀(合流)

ZJHX气动薄膜三通调节阀(分流)

公通径(mm)		25	32	40	50	65	80	100	125	150	200	250	300
L(mm)	PN1.6MPa	185	200	220	250	275	300	350	410	450	550	635	720
	PN4.0MPa	190	210	230	255	285	310	355	425	460	560	660	740
	PN6.4MPa	200	210	235	265	295	320	370	440	475	570	670	770
H1(mm)	PN1.6MPa	140	150	160	180	200	220	220	256	278	322	540	612
	PN4.0MPa	150	160	170	190	220	232	256	295	313	372	540	612
	PN6.4MPa	160	170	180	200	220	242	266	300	318	382	540	612
H(mm)	普通型	435	441	465	480	584	585	575	762	772	792	1203	1234
H(mm)	散热片型	565	571	595	610	631	748	738	961	971	989	1525	1554
D(mm)		285				360			470
重量(KG)		72	75	81	88	135	158	190	262	322	450	550	600

注：公称通径小于80的分流阀采用同口径的合流阀代替
