价格：￥800.00/个
加工定制：否
材质：铸钢
起订：1个
供应：9800个
| 加工定制 | 否 |
|---|---|
| 材质 | 铸钢 |
| 连接形式 | 内螺纹 |
| 公称通径 | DN50（mm） |
| 适用介质 | 蒸汽,水,氧气,弱酸碱介质,油品 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 流动方向 | 双向 |
| 驱动方式 | 脉冲 |
| 零部件及配件 | 定位器 |
| 形态 | 隔膜式 |
| 类型(通道位置) | 二通式 |
| 标准 | 国标 |
| 密封形式 | 软密封型 |
| 规格 | DN15-DN500 |
| 品牌 | 温州卓祥 |
| 型号 | ZAZPE-16K |

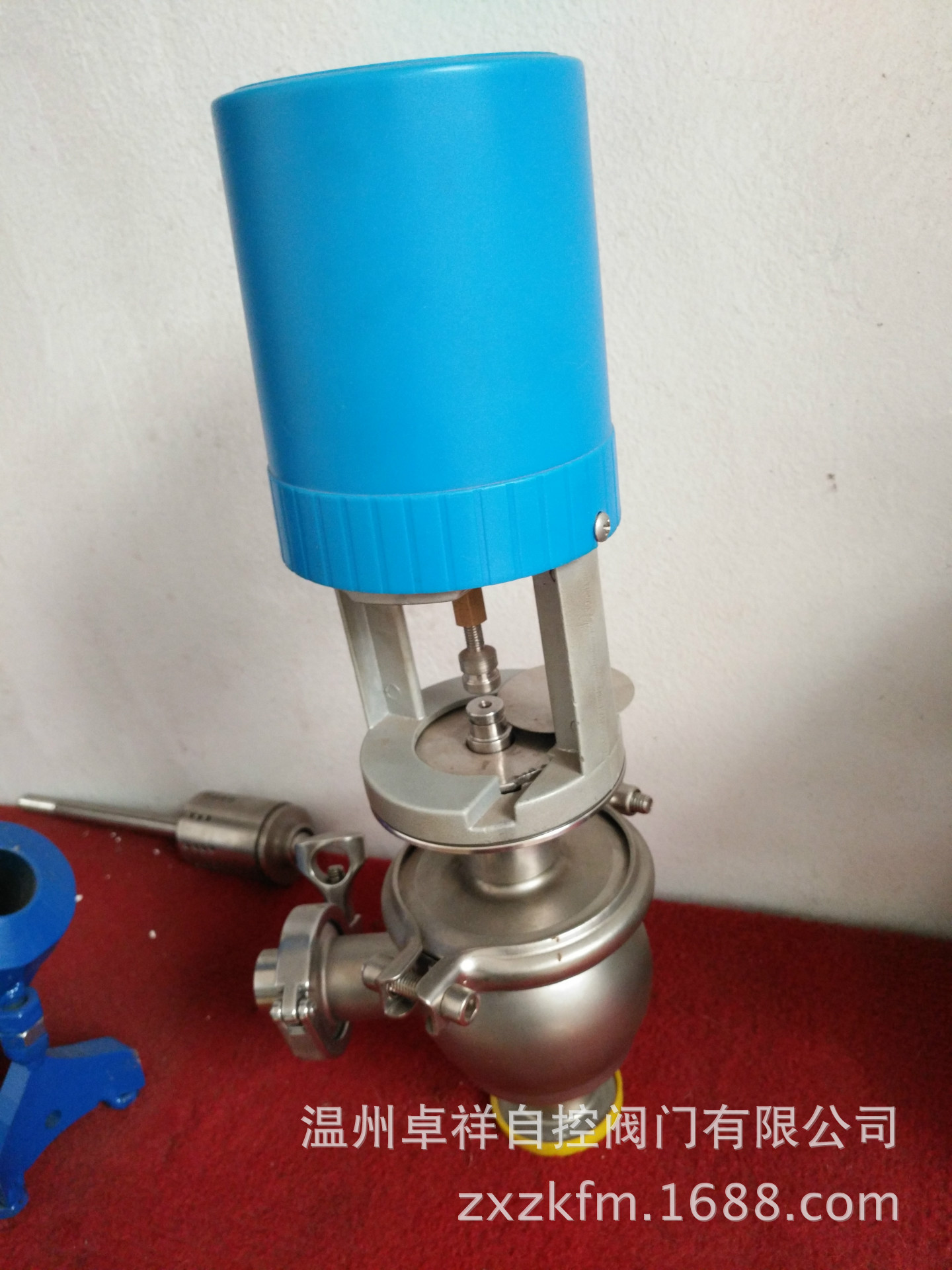

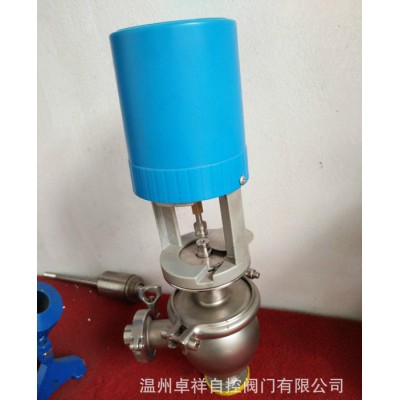

ZAZPE-16K电子式电动调节阀
ZAZPE-16K电子式电动调节阀，接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-40℃~450℃，接受信号为0~10mA.DC或4~20mA.DC。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达VI级（零泄漏）标准。按填料不同可分为一般填料密封和波纹管密封两种，前者用一般场合，而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规模可供选择。
产品特点
阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30%。
可调节范围大，固有可调比为50，流量特性有直线和等百分比。
调节切断型采用软密封结构阀芯，达VI级泄漏标准（零泄漏）。
伺服放大器采用深度动态负反馈，可提高自动调节精度。
电动操作器有多种形式，可适用于4~20mA。DC或0~10mA.DC。
电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。
主要零件材料
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯：ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推杆、衬套：2Cr13
垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管：1Cr18Ni9Ti
技术参数
主要技术参数
| 公称通径DN(mm) （阀座直径dn） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
| (10) | (12) | (15) | (20) | ||||||||||||
| 额定流 量系数 | 直级 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 额定行程(mm) | 16 | 25 | 40 | 60 | |||||||||||
| 公称压力PN(MPa) | 1.0 1.6 4.0 6.4 | ||||||||||||||
| 固有流量特性 | 直线、等百分比 | ||||||||||||||
| 固有可调比 | 50 | ||||||||||||||
| 允许泄漏量 | 单座 | 硬密封：IV级 软密封：VI级 | |||||||||||||
| 套筒 | 硬密封：II级 软密封：VI级 | ||||||||||||||
| 工作温度t(℃) | -20~200 -40~250 -40~450 -60~450 | ||||||||||||||
| 信号范围（mA.DC） | 0~10 4~20 | ||||||||||||||
| 作用方式 | 电关式 电开式 | ||||||||||||||
| 使用环境温度（℃） | 电动调节阀：-20~70℃ 伺服放大器：0~50℃ | ||||||||||||||
| 使用环境湿度 | 电动调节阀：≤95% 伺服放大器：≤85% | ||||||||||||||
| 电源电压 | 220V 50Hz 380V 50Hz 24AC/DC | ||||||||||||||
本产品性能指标贯彻GB/T4213-92。
配套用电动执行机构有关技术参数
| 公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 电动执机机构 | 普通型 | ZAZ-60 DKZ-310 | ZAZ-60 DKZ-310 | DKZ-410 | DKZ-410 DKZ-510 | |||||||
| 电子型 | JHZAZ1 | JHZAZ1 | JHZAZ3 | JHZAZ3 | ||||||||
| 电动执行 机构推力（N) | 普通型 | 400 4000 | 400 4000 | 6400 | 6400 16000 | |||||||
| 电子型 | 2000 | 4000 | 6000 | 8000 | ||||||||
| 全行程时间（S） | 普通型 | 12.5 | 20 | 32 | 48 | |||||||
| 电子型 | 30 | 30 | 48 | 60 | ||||||||
| 消耗功率（N） | 普通型 | 28 | 35 | |||||||||
| 电子型 | 6 | 15 | 25 | 40 | ||||||||
表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。
允许压差
电动单座调节阀允许压差表 单位：MPa
| 公称通径(mm) 推力(N) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| 10 | 12 | 15 | 20 | |||||||||||
| 400 | 3.90 | 2.71 | 1.73 | 0.95 | 0.62 | 0.37 | 0.24 | 0.15 | ||||||
| 2000 | 6.40 | 6.40 | 6.40 | 4.87 | 3.11 | |||||||||
| 4000 | 6.40 | 6.40 | 6.40 | 6.40 | 6.11 | 3.73 | 2.39 | 1.53 | ||||||
| 6000 | 1.38 | 0.91 | 0.54 | |||||||||||
| 6400 | 1.45 | 0.95 | 0.61 | 0.40 | 0.28 | 0.15 | ||||||||
| 8000 | 0.50 | 0.34 | 0.19 | |||||||||||
| 16000 | 0.98 | 0.68 | 0.38 | |||||||||||
允许压差值若大于公称压力，则取公称压力值。
产品特点
尺寸重量
普通型 单位：mm
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| A | 460 | 530 | 630 | |||||||||
| B | 230 | 230 | 260 | |||||||||
| H1 | 490 | 540 | 625 | |||||||||
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| H2 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | |
| H3 | 53 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 110 | 125 | 142.5 | 170 | |
| 重量 | PN1640 | 50 | 5254 | 56 | 58 | 75 | 87 | 95 | 132 | 135 | 155 | |
| PN64 | 53 | 56 | 58 | 65 | 68 | 84 | 110 | 129 | 177 | 180 | 210 | |
电子型 单位：mm
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| D | φ155 | φ162 | φ170 | |||||||||
| H4 | 290 | 325 | 380 | |||||||||
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| H5 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | |
| H6 | 53 | 58 | 70 | 75 | 82 | 92 | 100 | 110 | 125 | 142 | 170 | |
| 重量 | PN1640 | 10 | 12 | 15 | 17 | 18 | 34 | 46 | 54 | 76 | 79 | 100 |
| PN64 | 13 | 16 | 19 | 26 | 27 | 43 | 69 | 85 | 120 | 125 | 150 | |
连接标准
法兰标准：铸铁法兰按GB4216-84、铸铁法兰按GB9113-88
法兰密封面型：PN10、PN16为凸面
PN40、PN64为凹凸面，阀体为凹面
结构长度：GB12221-89
夹套保温型夹套载热体接口：对焊φ18×4
阀体法兰及法兰端面距离可以按用户指定的标准制造。如ANSI、JIS、DIN等标准。
