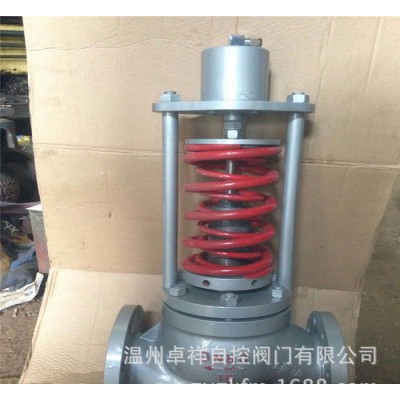

直销 活塞式自力调节阀 活塞式压力调节阀 ZZYN图1

直销 活塞式自力调节阀 活塞式压力调节阀 ZZYN

2021-11-22 01:2913250询价

价格:¥3400.00/个

加工定制:是

材质:碳钢

起订:1个

供应:6800个

发送询价
加工定制
材质 碳钢
连接形式 法兰
公称通径 DN80(mm)
适用介质 蒸汽,水,油品
压力环境 常压
工作温度 常温
流动方向 双向
驱动方式 气动
零部件及配件 执行器
形态 柱塞式
类型(通道位置) 先导式
标准 国标
密封形式 硬密封型
规格 DN15-DN500
品牌 温州卓祥
型号 ZZYN

QQ图片20161229185041

QQ图片20161229185041

ZZY型自力式套筒压力调节阀,ZZYP型自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。 本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构:执行机构有薄膜式、活塞式二种:作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI能三档;流量特性为快开;压力分段调节从15~250MPa。可按需要组合满足用户工况要求。


二、ZZY 自力式压力调节阀产品型号 :





类别 型号 类别 型号
单座压闭型 ZZYP-16~64B 单座压闭型 ZZYP-16~64K
双座压闭型 ZZYN-16~64B 双座压闭型 ZZYN-16~64K
套筒压闭型 ZZYM-16~64B 套筒压闭型 ZZYM-16~64K
压闭型:用于阀后压力调节,当阀后压力升高,阀门关闭,以达到减压,稳压的目的。
压开型:用于阀后压力调节,当阀后压力升高,阀门打开,以达到泄压,稳压的目的。

三、ZZY 自力式套筒压力调节阀工作原理:

  自力式压力调节阀ZZY系列产品无需外加能源,利用被调自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动力小等优点,

  本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用形式有减压用阀后压力调节(B)型和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄流量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15~2500kpa。可按需要组合满足用户工况要求。特点:自力式压力调节阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。压力分段范围细且互相交叉,调节精度高。压力设定值在运行期间可连续设定。对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。橡胶膜片式检测,执行机构检测精度高、动作灵敏。采用压力平衡机构,使调节阀反映灵敏、控制**。广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
   ZZY自力式压力套筒调节阀具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
