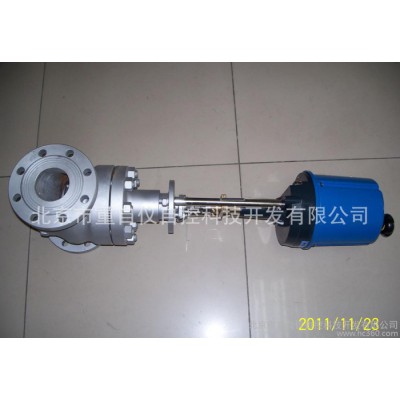

KHTS电动智能单座调节阀图1

KHTS电动智能单座调节阀

2021-11-22 00:4110700询价

价格:¥8900.00/台

加工定制:是

阀体材料:碳钢,不锈钢,钛等

供应:10000台

发送询价
加工定制
阀体材料 碳钢,不锈钢,钛等
工作温度 -196---566度
公称通径 40--200(mm)
密封材料 四氟乙烯,石棉编织,石墨
阀门性能特点 阀芯采用上导向结构,结构紧凑,S流线型通道,压损小,流量大,可调范围广,流量特性精度高
工作介质 气,液,混合
公称压力 ANSI125,150,300,600
连接方式 法兰,焊接
执行器性能特点 自动调节带保护
品牌 重庆仪表阀门
型号 KHTS








KHTS电动智能单座调节阀

使用范围:气体,液体,气液混合型





特点:阀芯采用上导向结构,结构紧凑,S流线型通道,压损小,流量大,可调范围广,流量特性精度高

阀体:

型 式:直通单座调节阀

公称通径:20.25MM

公称压力:ANSI 125.150.300.600

               JIS10.16.20.30.40K

               PN1.6,4.0,6.4MPA

连接形式 法兰连接:FF,RF,RJ,LG,MFM

法兰标准:JIS B2201-1984,ANSI B16.5-1981,JB/T79.1-94(PN1.6MPA),JB/T79.2-94(PN4.0,6.4MPA,),HG20596-97,HG20618-97等

焊接连接:嵌接焊SW

材  料:铸钢(ZG230-450),铸不锈钢(ZG1CR18NI9TI,ZG1CR18NI12MO2TI,ZG316L),钛等耐腐蚀合金

上阀盖:

 常温型(P):-17~230°C

伸长I型(EI):-45~-17°C   +230~+566°C

伸长II型(EII):-100~-45°C

伸长III型(EIII):-196~-100°C

注:工作温度不准超过各种材料的允许范围。

压盖形式:螺栓压紧式

填 料 V型聚四氟乙烯,含浸聚四氟乙烯石棉填料,石棉编织填料,石墨填料

阀内组件

阀芯形式  单座柱塞型阀芯

流量特性 :

金属阀座 等百分比特性(% CF),CV值从0.4~14的高精度流量特性符合IEC534-2-1976标准

软阀座 等百分比特性(% TF),和线性特性(LTF)

材料

不锈钢(1Cr18Ni9Ti,1Cr18Ni12Mo2Ti,17-4PH,9CR18,316L),不锈钢司太莱合金,钛和耐腐蚀合金等

执行机构

形式        HA多弹簧薄膜执行机构

膜片材料 乙丙橡胶夹尼龙布,丁晴橡胶夹尼龙布

弹簧范围 20-100,80-240KPA

供气压力 140-400KPA

气源接口 RC1/4’

环境温度 -30~+70度

阀的作用形式用正作用或反作用执行机构实现气-开式或气-关式

附件定位器,空气过滤减压器,保位阀,行程开关,阀位传感器,手轮机构等

性能

 泄漏量 金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级

              软阀座:小于阀额定容量的10–7符合ANSI B16.104-1976IV级

回差   带定位器:小于全行程的1%

         不带定位器:小于全行程的3%(HA1型小于全行程5%)

基本误差 带定位器:小于全行程的±1%(HA1型小于全行程±2%)
              不带定位器:小于全行程的±5%

可调范围 50:1(0.25≤Cv≥14)或30:1(Cv≥0.16)



外形尺寸:mm

工称通径智能执行机构

常温型

伸长I型

E1

伸长II型

EII

 伸长III型

EIII

 ØB
 40 PSL202 792 947 1072 1312 340.5 56 70
   556 721 836 1076 225 56 70
   651 816 931 1171 /523 56 70
   634 804 919 1184 / / 70
