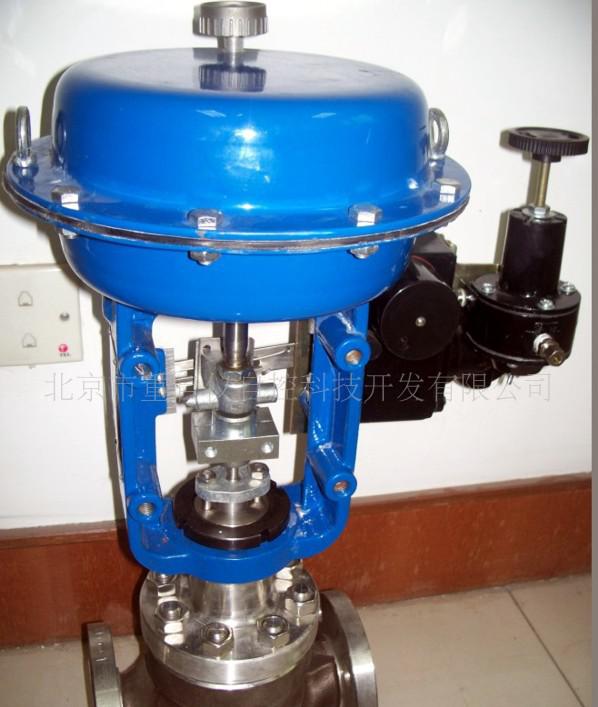

重庆调节阀S高压单座 VC3000结构紧凑压损小流量大调节范图1

重庆调节阀S高压单座 VC3000结构紧凑压损小流量大调节范

2021-11-21 18:527880询价

价格:¥14000.00/个

材质:不锈钢

形态:S型

供应:1000个

发送询价
材质 不锈钢
形态 S型
连接形式 法兰
驱动方式 气动
流动方向 单向
公称通径 DN25 40 50 80
零部件及配件 执行器
外形 中型
标准 国标
压力环境 高压
工作温度 高温
类型(通道位置) 直通式
适用介质 各种高腐蚀化学介质
品牌 重庆HPS高压单座调节阀
型号 HPS25 40 50 80



技术参数和性能:



阀体:

型 式:直通单座调节阀

公称通径:20,40.50.80MM

公称压力:ANSI 125.150.300.600

               JIS10.16.20.30.40K

               PN1.6,4.0,6.4MPA

连接形式 法兰连接:FF,RF,RJ,LG,MFM

法兰标准:JIS B2201-1984,ANSI B16.5-1981,JB/T79.1-94(PN1.6MPA),JB/T79.2-94(PN4.0,6.4MPA,),HG20596-97,HG20618-97等

焊接连接:嵌接焊SW(45~50mm)

               对接焊BW(65~200mm)

材  料:铸钢(ZG230-450),铸不锈钢(ZG1CR18NI9TI,ZG1CR18NI12MO2TI,ZG316L),钛等耐腐蚀合金

上阀盖:

 常温型(P):-5-+230°C

伸长I型(EI):  +230~+566°C





注:工作温度不准超过各种材料的允许范围。

压盖形式:螺栓压紧式

填 料 V型聚四氟乙烯,含浸聚四氟乙烯石棉填料,石棉编织填料,石墨填料

阀内组件

阀芯形式 :单座柱塞型阀芯

流量特性 :

金属阀座 等百分比特性(% C),和线性特性(LC)

阀芯材料   不锈钢(1Cr18Ni9Ti,1Cr18Ni12Mo2Ti,17-4PH,9CR18,316L),不锈钢司太莱合金,钛和耐腐蚀合金等

活塞环材料   丁晴橡胶 氟橡胶 金属材料

执行机构

形式        HA多弹簧薄膜执行机构

膜片材料 乙丙橡胶夹尼龙布,丁晴橡胶夹尼龙布

弹簧范围 20-100,80-240KPA

供气压力 140-400KPA

气源接口 RC1/4’

环境温度 -30~+70度

阀的作用形式用正作用或反作用执行机构实现气-开式或气-关式

附件定位器,空气过滤减压器,保位阀,行程开关,阀位传感器,手轮机构等

性能

 泄漏量 金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级(活塞环:丁晴橡胶,氟橡胶)小于额定容量的0.1%,符合ANSI B16.104-1976III(活塞环:金属材料)

             回差   带定位器:小于全行程的1%

         不带定位器:小于全行程的3%(HA1型小于全行程5%)

基本误差 带定位器:小于全行程的±1%(HA1型小于全行程±2%)              不带定位器:小于全行程的±5%

可调范围 50:1

注:采用标准的V型聚四氟乙烯填料
