价格：￥12000.00/套
加工定制：是
材质：不锈钢
起订：1套
供应：1000套
| 加工定制 | 是 |
|---|---|
| 材质 | 不锈钢 |
| 连接形式 | 法兰 |
| 公称通径 | DN45~300（mm） |
| 适用介质 | 液 气 |
| 压力环境 | PN1.6~PN6.4 |
| 工作温度 | -10~566 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 零部件及配件 | 定位器 |
| 形态 | 隔膜式 |
| 类型(通道位置) | 直通式 |
| 标准 | 国标 |
| 密封形式 | 硬密封型 |
| 品牌 | 重庆阀门 |

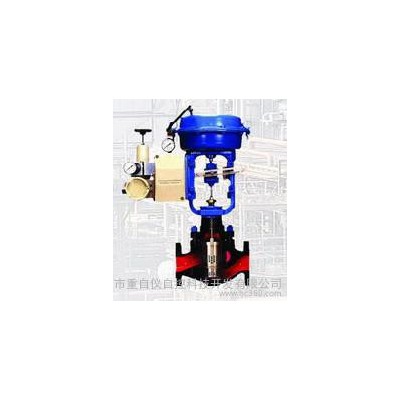

| 型号 | HCP平衡笼式单座调节阀 |
技术参数和性能：
阀体：
型 式：直通单座调节阀
公称通径：40.50.65.80.100.150.200.250.300MM
公称压力：ANSI 125.150.300.600
JIS10.16.20.30.40K
PN1.6,4.0,6.4MPA
连接形式 法兰连接：FF,RF,RJ,LG,MFM
法兰标准：JIS B2201-1984,ANSI B16.5-1981,JB/T79.1-94(PN1.6MPA),JB/T79.2-94(PN4.0,6.4MPA,),HG20596-97,HG20618-97等
焊接连接：嵌接焊SW（45~50mm)
对接焊BW(65~200mm)
材 料：铸钢（ZG230-450）,铸不锈钢（ZG1CR18NI9TI,ZG1CR18NI12MO2TI,ZG316L),钛等耐腐蚀合金
上阀盖：
常温型（P）:-10~60°C（丁晴橡胶）/-5-+180°C（氟橡胶）/-5-+230°C（金属活塞环）
伸长I型（EI）:-45~-17°C +230~+566°C
伸长II型（EII）:-100~-45°C
伸长III型（EIII）:-196~-100°C
注：工作温度不准超过各种材料的允许范围。
压盖形式：螺栓压紧式
填 料 V型聚四氟乙烯，含浸聚四氟乙烯石棉填料，石棉编织填料，石墨填料
阀内组件
阀芯形式 带组合密封圈或带活塞环的压力平衡式阀芯
流量特性 ：
金属阀座 等百分比特性（% CF),CV值从0.4~14的高精度流量特性符合IEC534-2-1976标准
软阀座 等百分比特性（% TF),和线性特性(LTF)
阀芯材料 不锈钢（1Cr18Ni9Ti,1Cr18Ni12Mo2Ti,17-4PH,9CR18,316L）,不锈钢司太莱合金，钛和耐腐蚀合金等
活塞环材料 丁晴橡胶 氟橡胶 金属材料
执行机构
形式 HA多弹簧薄膜执行机构
膜片材料 乙丙橡胶夹尼龙布，丁晴橡胶夹尼龙布
弹簧范围 20-100，80-240KPA
供气压力 140-400KPA
气源接口 RC1/4’
环境温度 -30~+70度
阀的作用形式用正作用或反作用执行机构实现气-开式或气-关式
附件定位器，空气过滤减压器，保位阀，行程开关，阀位传感器，手轮机构等
性能
泄漏量 金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级（活塞环：丁晴橡胶，氟橡胶）小于额定容量的0.1%，符合ANSI B16.104-1976III(活塞环：金属材料)
回差 带定位器：小于全行程的1%
不带定位器：小于全行程的3%（HA1型小于全行程5%）
基本误差 带定位器：小于全行程的±1%（HA1型小于全行程±2%） 不带定位器：小于全行程的±5%
可调范围 50：1
注：采用标准的V型聚四氟乙烯填料
