价格：￥100.00/台
标准：国标
材质：碳钢
起订：1台
供应：1000台
发送询价
| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | 20-150 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 其它 |
| 适用介质 | 蒸汽 |
| 形态 | 其它 |
| 零部件及配件 | 其它 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | TVT,气动罐底调节阀 |
| 型号 | ZHYQ |
天津塘沽阀门有限责任公司
联系人：贾海燕
电话：022-65720747
手机：13820320580
地址:天津市塘沽区海洋高新区燕山道228号
www.tvtvalve.com
www.ytkcyf.com
慨述

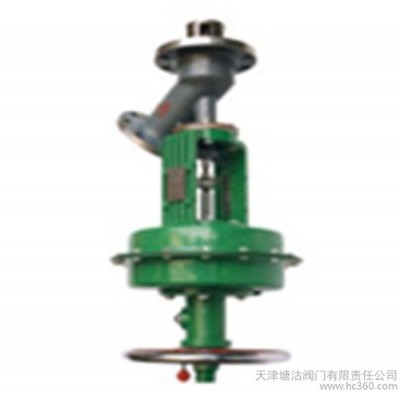

ZHYQ气动罐底调节阀是一种特殊结构型式的单座调节阀，阀体成Y形，阀体流路流畅，流量大，压降损失小，阀座泄漏量符合ANSIB1G.104标准，调节阀配用HA多弹簧式薄膜执行机构，其结构紧凑；输出力大，该阀**适宜控制容易沉积或含有颗粒的流体。
主要零件材料
阀体: ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr17Ni12Mo2
阀芯：0Cr17Ni12Mo2、司钛莱合金堆焊
阀座：聚四氟乙烯
阀杆、推 杆：2Cr13、1Cr18Ni9Ti波纹 膜 片：X5夹增强涤纶织物
膜盖：A3
弹簧：填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
主要技术参数
公称通径DN(mm) | 25 | 40 | 50 | 65 | 80 | 100 | 150 | |
阀座直径(mm) | 40 | 50 | 80 | 80 | 100 | 150 | 200 | |
额定流量系数Kv | 14 | 35 | 55 | 95 | 135 | 220 | 720 | |
额定行程(mm) | 25 | 40 | 50 | 75 | ||||
信号范围Pr(KPa) | 20～100 80～240 | |||||||
气源压力PS(MPa) | 0.14～0.4 | |||||||
固有流量特性 | 快开 | |||||||
允许泄漏量 | 硬阀座：10-4x阀额定容量、软阀座：10-7x阀额定容量 | |||||||
公称压力PN(MPa) | 1.6、 4.0、 6.4 | |||||||
工作温度t(℃) | 常温型 | -20～200、-40～250、-60～250 | ||||||
