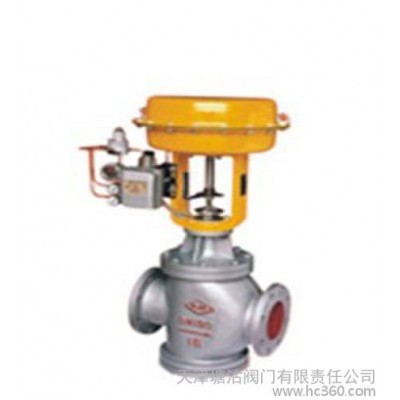

供应TVT,精小型气动薄膜双座调节阀供应TVT调节阀,天津塘沽阀门图1

供应TVT,精小型气动薄膜双座调节阀供应TVT调节阀,天津塘沽阀门

2021-11-21 21:068900询价

价格:¥1000.00/台

标准:国标

材质:铸钢

起订:1台

供应:100台

发送询价
标准 国标
材质 铸钢
工作温度 常温
结构形式 垂直板式
连接形式 法兰
流动方向 单向
驱动方式 气动
适用介质 蒸汽
用途 调节
零部件及配件 其它
压力环境 常压
类型(通道位置) 直通式
品牌 TVT,精小型气动薄膜双座调节阀
型号 ZJHN

天津塘沽阀门有限责任公司

联系人:贾海燕

电话:022-656720747

手机:13820320580

地址:天津市塘沽区海洋高新区燕山道228号

www.tvtvalve.com
www.ytkcyf.com

产品名称:精小型气动薄膜双座调节阀

产品特点:易优牌ZJHN型精小型气动薄膜双座调节阀,阀体内有两个阀座,流体通过阀芯的上下密封面流出,不平衡力小,是一种平衡式结构,允许使用压差较大,适用于压差大,流量大,泄漏量要求不严格要求的场合,广泛应用于石油、化工、制药、冶金、电站、等工业部门,控制气体、液体、蒸汽等介质。

二、阀体:

阀体形式:直通双座铸造球型阀
公称通径:25~300mm
公称压力:PN1.6 4.0 6.4MPa
连接形式:法兰式按JB78-59 JB79-59

材 料:HT200 ZG230—450ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

三、上阀盖:

常 温 型:-20℃~+200℃
散 热 型:-40℃~+450℃
压盖形式:螺栓压紧式
填 料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管。

四、阀内组件:

阀芯型式:双导向双座柱塞型阀芯
流量特性:线性特性、等百分比特性或快开特性
材 料:1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

五、执行机构:

型 式:多弹簧式薄膜执行机构
膜片材料:丁晴橡胶夹增强涤纶织物
弹簧范围:0.02~0. 1、0.04~0.20MPa
供气压力:0.14 0.16 0.28MPa
气源接头:M10×1
环境温度:-30~+70℃
