价格：￥100.00/台
品牌：塘沽阀门
标准：国标
材质：球墨铸铁
起订：1台
供应：1000000台
发送询价
| 标准 | 国标 |
|---|---|
| 材质 | 球墨铸铁 |
| 工作温度 | 常温 |
| 公称通径 | 40-600 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 手动 |
| 适用介质 | 空气 |
| 形态 | 蝶式 |
| 零部件及配件 | 其它 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 塘沽阀门TVT |
| 型号 | TD41W-0.6/6C |
详细资料：

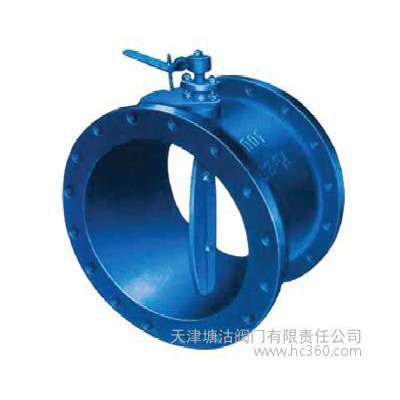

产品名称：手动空气调节蝶阀
产品特点：本阀为非密封型阀门。可作为通风除尘管路双向启闭及调节装置，适用于冶金、矿山、水泥、化工、发电等待业的通风除尘及环境保护系统之中。特点：本阀为钢板焊接，长度短、重量轻、结构简单、使用维修方便，电动可实现现场操作和远距离控制。
TD41W-0.6/6C非密封型手动空气调节蝶阀主要外形尺寸及重量：
公称通径(DN) | 主要外形尺寸/（mm） | 重量（kg） | ||||||||
L | D | D1 | D2 | H | b | c | n-d | H0 | ||
100 | 120 | 210 | 170 | 144 | 166 | 18 | 2 | 4-18 | 200 | 10 |
125 | 120 | 240 | 200 | 174 | 177 | 18 | 2 | 8-18 | 200 | 12 |
150 | 120 | 265 | 225 | 200 | 190 | 20 | 2 | 8-18 | 200 | 14 |
200 | 140 | 320 | 280 | 254 | 240 | 22 | 2 | 8-18 | 250 | 29 |
250 | 160 | 375 | 335 | 310 | 264 | 24 | 2 | 12-18 | 250 | 31 |
300 | 180 | 440 | 395 | 363 | 290 | 24 | 2 | 12-22 | 250 | 34 |
350 | 180 | 490 | 445 | 413 | 352 | 24 | 2 | 12-22 | 350 | 55 |
400 | 180 | 540 | 495 | 463 | 377 | 24 | 2 | 16-22 | 350 | 62 |
450 | 180 | 595 | 550 | 518 | 402 | 24 | 2 | 16-22 | 350 | 75 |
500 | 180 | 645 | 600 | 568 | 427 | 26 | 2 | 20-22 | 350 | 83 |
600 | 180 | 755 | 705 | 667 | 477 | 30 | 2 | 20-26 | 350 | 106 |
