价格:¥24.00/支
机械寿命:600万万次
电寿命:800万万次
起订:1支
供应:100支
发送询价
机械寿命 | 600万万次 |
电寿命 | 800万万次 |
产品系列 | 交流真空接触器 |
常闭辅助触头数量 | 25 |
常闭主触头数量 | 67 |
产地 | 浙江 |
触点形式 | 二开二闭 |
额定电压 | 1140V |
类型 | 交流接触器 |
适用范围 | 矿用 |
灭弧介质 | 真空式 |
品牌 | 冷氏电气 |
型号 | CKJ5-400/1140型交流真空接触器 |
加工定制 | 否 |
应用场景 | 二级配电 |
型号报价 | CKJ5-400/1140型交流真空接触器 |
主触点控制电路 | 35 |
常开主触头数量 | 25 |
常开辅助触头数量 | 689 |

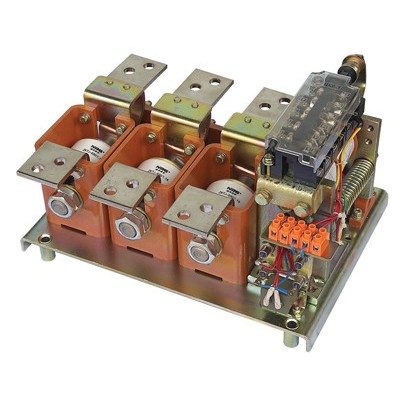

CKJ5-400/1140型交流真空接触器 |
|
CKJ5、CKJ系列真空接触器 使用说明书 CKJ5、CKJP系列真空接触器适用于交流50HZ,额定工作电压至1140V,额定工作电流125—400A的电力网络,供直接或远距离接 通和分断主电路之用。因主触头在高真空环境中工作,因此居有电弧不外露、体积小、重量轻、寿命长、维修周期长等优点,特别适宜于组成各种路灯控制器及工作 于油田、化工等场合。 一、 工作条件 1. 海拨高度不超过2000米。 2. 环境空气温度:-25~+40℃。 3. 空气相对湿度:环境空气温度为+25℃时不超过50%,在较低温度下可以有较高的相对湿度。最湿月份的平均温度为+25℃时,月平均最大相对湿度为90%。 4. 安装面与垂直面的倾斜度不超过15°。安装类别通常为第Ⅲ类。 5. 环境污染等级为3级。 6. 振动不大于30米/秒的场。 二、 主要技术参数 、主要技术参数 型号 | 额定电压(工频)(V) | 额定电流(A) | 主触头参数 | 工频耐压V(有效值) | 主电路 | 控制电路 | 开距(mm) | 超程(mm) | 终压力(N) | 主电路 | 辅助电路 | 控制电路 | CKJ5-80/1140 | 1140 | 36,110,220,380 | 80 | 1.8±0.2 | >1 | 30±5 | 4200 | 2500 | 2000 | CKJ5-125/1140 | 1140 | 36,110,220,380 | 125 | 1.8±0.2 | >1 | 30±5 | 4200 | 2500 | 2000 | CKJ5-160/1140 | 1140 | 36,110,220,380 | 160 | 1.8±0.2 | >1 | 30±5 | 4200 | 2500 | 2000 | CKJ5-250/1140 | 1140 | 36,110,220,380 | 250 | 2±0.2 | >1.5 | 80±10 | 4200 | 2500 | 2000 | CKJ5-400/1140 | 1140 | 36,110,220,380 | 400 | 20+0.5 | >1.5 | 120±20 | 4200 | 2500 | 2000 | CKJ5-600/1140 | 1140 | 36,110,220,380 | 600 | 20+0.5 | >1.5 | 190±20 | 4200 | 2500 | 2000 | 型号 | 接通能力 | 分通能力 | 极限分断电流(A) | 电寿命次数 | 机械寿命次数 | 质量 | AC3 | AC4 | CKJ5-80/1140 | 10 Ie,100次 | 8 Ie,25次 | 2000,3次 | 60×104 | 6×104 | 300×104 | 3.8kg | CKJ5-125/1140 | 10 Ie,100次 | 8 Ie,25次 | 2000,3次 | 60×104 | 6×104 | 300×104 | 3.8kg | CKJ5-160/1140 | 10 Ie,100次 | 8 Ie,25次 | 2000,3次 | 60×104 | 6×104 | 300×104 | 3.8kg | CKJ5-250/1140 | 10 Ie,100次 | 8 Ie,25次 | 4500,3次 | 60×104 | 6×104 | 300×104 | 8kg | CKJ5-400/1140 | 10 Ie,100次 | 8 Ie,25次 | 4500,3次 | 60×104 | 2×104 | 300×104 | 11.3kg | CKJ5-600/1140 | 10 Ie,100次 | 8 Ie,25次 | 6000,3次 | 60×104 | 0.5×104 | 300×104 | 19.5kg | 三、 结构及工作原理 接触器由真空开关管、绝缘架,动臂、磁路支撑架、电磁操作机构及整流装置组成。电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。 真空开关管静导电板通过螺钉固定在绝缘架上,绝缘架与左右支撑板及磁路支撑架用螺钉联结。当线圈通电后衔铁吸合,带动动臂和动导杆等,使真空开 关管动触头运动,与静触头接触,使接触器处于闭合状态。当线圈断电后,在反力弹簧作用下衔铁板释放,动静触头分离使接触器处于分断状态。 电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。 辅助触头位于衔铁板一端,由衔铁上下运动带动辅助触头运动。 四、 安装、调整及更换天关管 1. 安装 ⑴ 安装前应检查安装平面,安装面不平时用垫片调整。 ⑵ 用螺钉加防松垫圈将接触器固定在安装板上。 ⑶ 接好主回路进出线,将交流控制电源线接在接线端子上,并接好地线。 2. 调整 当触头参数不符合要求或更换真空开关管后需作如下调整: ⑴ 松开球面接头锁紧螺母。 ⑵ 转动球面接头法兰,使触头刚刚断开(用万用表低阻档测)并反复调整,使三 管保持一致。 ⑶ 顺时针转动球面接头到法兰,使开距达到标准要求。 ⑷ 拧紧动法兰锁紧螺母。由于结构尺寸上保证,超程不必再调整。 ⒊ 更换真空开关管 当真空度下降或其他原因损坏时需更换真空开关管。 ⑴ 当动静触头分开状态下,用2500V兆欧表测动静触头间绝缘电阻小于60兆欧时 应更换真空开关管。 ⑵ 拧松主电路与软联接线连接螺钉,脱开软联接线。 ⑶ 拧下静导电板绝缘框的螺钉。 ⑷ 向动端压缩触头弹簧将销钉转90度。 ⑸ 将真空开关管组件取下。 ⑹ 卸下球面接头组件,取下开关管。 ⑺ 将待换的真空开关管按上述相反顺序安装到接触器上。拧紧锁紧螺母时,注意不 使波纹管处于扭曲状态。更换开关管后要重新调节开距。 五、 使用与维修 1. 接触器的工作电压及工作电流不应超过额定值(控制回路原理图见图四、图五、)。 2. 对新换的真空开关管要事先检查其真空度。要求在10-2帕(10-4托)以上。可 用工频耐压法检查:触头间距在标准要求范围内,要求耐压8KV以上(经三次试验后,不允许有击穿或连续闪络现象)。 3. 平时建议用2500V兆欧表检查。当绝缘电阻小于100M 时应加强监视。小于60M 时应更换真空开管。检查时应区分陶瓷表面受潮或其他原因引起的绝缘下降。 4. 在小负荷感性负载使用真空接触器时,建议配用RC阻容吸收盒,接入接触器主 电路负载侧。 5. 凡属下列情况之一时应对接触器作全面检查和调整。 ⑴ 每年一次例行检查和清洁工作。 ⑵ 动作一万次以后。 ⑶ 真空开关管损坏后。 检查及调整内容: ⑴ 真空开关管真空度。可用工频试验法。 ⑵ 辅助触头触点接触情况。接触不良要调换新触头或以维修。 ⑶ 检查开距及三管同步。 ⑷ 所有螺钉螺母有否松动。活动部位有否卡住现象。 ⑸ 绝缘耐压程度检查,用测试仪或2500V兆欧表。 |
GHK-200隔离换向开关 HG-315隔离换向开关
GHK-400隔离换向开关KGH-400隔离换向开关
| |
KGH-400隔离换向开关 | GHK-400隔离换向开关 |
一、适用范围与用途
本系列低压空气式隔离换相开光适用50HZ,电压1140V,电流分别200A,315A,400A的电力线路中,作主电路隔离和在无负载情况下改变电源相序用,在故障情况下,能带负荷分闸,具有较高的分断电力,特别适合于组成千伏级矿用隔离型电磁启动器。
二、主要技术参数
型号、规格 | 额定工作电流(A) | 额定工作电压(V) | 分断能力 | 出线方式 | 机械寿命(次) |
GHK-200 | 200 | 1140 | 6le | 立式 | 固式 | 6000 |
GHK-315 | 315 | 1140 | 6le | 6000 |
GHK-400 | 400 | 1140 | 6le | 6000 |
KGH-400 | 400 | 1140 | 6le | 立式 | 固式 | 6000 |
相关产品:
| JDJ-10油浸式式户外电压互感器 | | | JLSZY-10W户外干式组合互感器 | | | JSZW-10W户外干式组合电压互感器 | | | JSJW-10油浸式三相电压互感器 | |
GHK-200隔离换向开关 HG-315隔离换向开关
GHK-400隔离换向开关KGH-400隔离换向开关
| |
KGH-400隔离换向开关 | GHK-400隔离换向开关 |
一、适用范围与用途
本系列低压空气式隔离换相开光适用50HZ,电压1140V,电流分别200A,315A,400A的电力线路中,作主电路隔离和在无负载情况下改变电源相序用,在故障情况下,能带负荷分闸,具有较高的分断电力,特别适合于组成千伏级矿用隔离型电磁启动器。
二、主要技术参数
型号、规格 | 额定工作电流(A) | 额定工作电压(V) | 分断能力 | 出线方式 | 机械寿命(次) |
GHK-200 | 200 | 1140 | 6le | 立式 | 固式 | 6000 |
GHK-315 | 315 | 1140 | 6le | 6000 |
GHK-400 | 400 | 1140 | 6le | 6000 |
KGH-400 | 400 | 1140 | 6le | 立式 | 固式 | 6000 |
