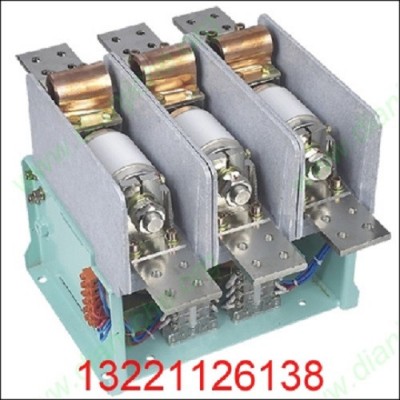

冷氏电气全新CKJ5-125真空接触器

价格：￥13.00/台

机械寿命：真空接触器万次

电寿命：接触器万次

起订：1台

供应：1台

发送询价

机械寿命	真空接触器万次
电寿命	接触器万次
产品认证	接触器
产品系列	接触器
常闭辅助触头数量	45
常闭主触头数量	68
额定电压	1140V
类型	交流接触器
适用范围	真空接触器
灭弧介质	真空式
品牌	冷氏电气
型号	CKJ5-125
加工定制	否
主触点控制电路	24
常开主触头数量	67
常开辅助触头数量	8

CKJ5-125/1.14(可逆）真空接触器
	CKJ5、CKJ系列真空接触器适用于交流50HZ，额定工作电压至1140V，额定工作电流125—400A的电力 网络，供直接或远距离接 通和分断主电路之用。因主触头在高真空环境中工作，因此居有电弧不外露、体积小、重量轻、寿命长、维修周期长等优点，特别适宜于组成各种路灯控制器及工作 于油田、化工等场合。 一、           工作条件 1．  海拨高度不超过2000米。 2．  环境空气温度：-25～+40℃。 3．  空气相对湿度：环境空气温度为+25℃时不超过50％，在较低温度下可以有较高的相对湿度。最湿月份的平均温度为+25℃时，月平均最大相对湿度为90％。 4．  安装面与垂直面的倾斜度不超过15°。安装类别通常为第Ⅲ类。 5．  环境污染等级为3级。 6．  振动不大于30米/秒的场。

名称:	CKJ5-125/1.14(可逆）	点击数:	335
所属类别:	(可逆）低压真空交流接触器	添加时间:	2008-12-18
说明
CKJ5-125/1.14(可逆）

CKJ5-630、800、1000、1250、1600/11400交流真空接触器

	CKJ5、CKJ系列真空接触器适用于交流50HZ，额定工作电压至1140V，额定工作电流125—400A的电力 网络，供直接或远距离接 通和分断主电路之用。因主触头在高真空环境中工作，因此居有电弧不外露、体积小、重量轻、寿命长、维修周期长等优点，特别适宜于组成各种路灯控制器及工作 于油田、化工等场合。 一、           工作条件 1．  海拨高度不超过2000米。 2．  环境空气温度：-25～+40℃。 3．  空气相对湿度：环境空气温度为+25℃时不超过50％，在较低温度下可以有较高的相对湿度。最湿月份的平均温度为+25℃时，月平均最大相对湿度为90％。 4．  安装面与垂直面的倾斜度不超过15°。安装类别通常为第Ⅲ类。 5．  环境污染等级为3级。 6．  振动不大于30米/秒的场。

二、           主要技术参数

		CKJ5-800/1140	CKJ5-1000/1140	CKJ5-1250/1140	CKJ5-1600/1140
额定工作电压(KV)		1140	1140	1140	1140
额定工作电流(A)		800	1000	1250	1600
设计机械寿命(万次)		100
电寿命(AC-3)条件下(万次)		20
控制电压		110,220,380或者定制
外型尺寸L x B x H(mm)		310x220x290	310x220x290	310x220x290	310x220x290
安装尺寸L x B(mm)		284x140	284x140	284x140	284x140

三、           结构及工作原理 接触器由真空开关管、绝缘架，动臂、磁路支撑架、电磁操作机构及整流装置组成。电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。 真空开关管静导电板通过螺钉固定在绝缘架上，绝缘架与左右支撑板及磁路支撑架用螺钉联结。当线圈通电后衔铁吸合，带动 动臂和动导杆等，使真空开 关管动触头运动，与静触头接触，使接触器处于闭合状态。当线圈断电后，在反力弹簧作用下衔铁板释放，动静触头分离使接触器处于分断状态。 电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。 辅助触头位于衔铁板一端，由衔铁上下运动带动辅助触头运动。 四、 安装、调整及更换天关管 1．  安装 ⑴ 安装前应检查安装平面，安装面不平时用垫片调整。 ⑵ 用螺钉加防松垫圈将接触器固定在安装板上。 ⑶ 接好主回路进出线，将交流控制电源线接在接线端子上，并接好地线。 2．  调整 当触头参数不符合要求或更换真空开关管后需作如下调整： ⑴ 松开球面接头锁紧螺母。 ⑵ 转动球面接头法兰，使触头刚刚断开（用万用表低阻档测）并反复调整，使三 管保持一致。 ⑶ 顺时针转动球面接头到法兰，使开距达到标准要求。 ⑷ 拧紧动法兰锁紧螺母。由于结构尺寸上保证，超程不必再调整。 ⒊ 更换真空开关管 当真空度下降或其他原因损坏时需更换真空开关管。 ⑴ 当动静触头分开状态下，用2500V兆欧表测动静触头间绝缘电阻小于60兆欧时 应更换真空开关管。 ⑵ 拧松主电路与软联接线连接螺钉，脱开软联接线。 ⑶ 拧下静导电板绝缘框的螺钉。 ⑷ 向动端压缩触头弹簧将销钉转90度。 ⑸ 将真空开关管组件取下。 ⑹ 卸下球面接头组件，取下开关管。 ⑺ 将待换的真空开关管按上述相反顺序安装到接触器上。拧紧锁紧螺母时，注意不 使波纹管处于扭曲状态。更换开关管后要重新调节开距。 五、 使用与维修 1．  接触器的工作电压及工作电流不应超过额定值（控制回路原理图见图四、图五、）。 2．  对新换的真空开关管要事先检查其真空度。要求在10-2帕（10-4托）以上。可 用工频耐压法检查：触头间距在标准要求范围内，要求耐压8KV以上（经三次试验后，不允许有击穿或连续闪络现象）。 3．  平时建议用2500V兆欧表检查。当绝缘电阻小于100M 时应加强监视。小于60M 时应更换真空开管。检查时应区分陶瓷表面受潮或其他原因引起的绝缘下降。 4．  在小负荷感性负载使用真空接触器时，建议配用RC阻容吸收盒，接入接触器主 电路负载侧。 5．  凡属下列情况之一时应对接触器作全面检查和调整。 ⑴ 每年一次例行检查和清洁工作。 ⑵ 动作一万次以后。 ⑶ 真空开关管损坏后。 检查及调整内容： ⑴ 真空开关管真空度。可用工频试验法。 ⑵ 辅助触头触点接触情况。接触不良要调换新触头或以维修。 ⑶ 检查开距及三管同步。 ⑷ 所有螺钉螺母有否松动。活动部位有否卡住现象。 ⑸ 绝缘耐压程度检查，用测试仪或2500V兆欧表。

CKJ5-630、800、1000、1250、1600/11400交流真空接触器

	CKJ5、CKJ系列真空接触器适用于交流50HZ，额定工作电压至1140V，额定工作电流125—400A的电力 网络，供直接或远距离接 通和分断主电路之用。因主触头在高真空环境中工作，因此居有电弧不外露、体积小、重量轻、寿命长、维修周期长等优点，特别适宜于组成各种路灯控制器及工作 于油田、化工等场合。 一、           工作条件 1．  海拨高度不超过2000米。 2．  环境空气温度：-25～+40℃。 3．  空气相对湿度：环境空气温度为+25℃时不超过50％，在较低温度下可以有较高的相对湿度。最湿月份的平均温度为+25℃时，月平均最大相对湿度为90％。 4．  安装面与垂直面的倾斜度不超过15°。安装类别通常为第Ⅲ类。 5．  环境污染等级为3级。 6．  振动不大于30米/秒的场。

二、           主要技术参数

		CKJ5-800/1140	CKJ5-1000/1140	CKJ5-1250/1140	CKJ5-1600/1140
额定工作电压(KV)		1140	1140	1140	1140
额定工作电流(A)		800	1000	1250	1600
设计机械寿命(万次)		100
电寿命(AC-3)条件下(万次)		20
控制电压		110,220,380或者定制
外型尺寸L x B x H(mm)		310x220x290	310x220x290	310x220x290	310x220x290
安装尺寸L x B(mm)		284x140	284x140	284x140	284x140

三、           结构及工作原理 接触器由真空开关管、绝缘架，动臂、磁路支撑架、电磁操作机构及整流装置组成。电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。 真空开关管静导电板通过螺钉固定在绝缘架上，绝缘架与左右支撑板及磁路支撑架用螺钉联结。当线圈通电后衔铁吸合，带动 动臂和动导杆等，使真空开 关管动触头运动，与静触头接触，使接触器处于闭合状态。当线圈断电后，在反力弹簧作用下衔铁板释放，动静触头分离使接触器处于分断状态。 电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。 辅助触头位于衔铁板一端，由衔铁上下运动带动辅助触头运动。 四、 安装、调整及更换天关管 1．  安装 ⑴ 安装前应检查安装平面，安装面不平时用垫片调整。 ⑵ 用螺钉加防松垫圈将接触器固定在安装板上。 ⑶ 接好主回路进出线，将交流控制电源线接在接线端子上，并接好地线。 2．  调整 当触头参数不符合要求或更换真空开关管后需作如下调整： ⑴ 松开球面接头锁紧螺母。 ⑵ 转动球面接头法兰，使触头刚刚断开（用万用表低阻档测）并反复调整，使三 管保持一致。 ⑶ 顺时针转动球面接头到法兰，使开距达到标准要求。 ⑷ 拧紧动法兰锁紧螺母。由于结构尺寸上保证，超程不必再调整。 ⒊ 更换真空开关管 当真空度下降或其他原因损坏时需更换真空开关管。 ⑴ 当动静触头分开状态下，用2500V兆欧表测动静触头间绝缘电阻小于60兆欧时 应更换真空开关管。 ⑵ 拧松主电路与软联接线连接螺钉，脱开软联接线。 ⑶ 拧下静导电板绝缘框的螺钉。 ⑷ 向动端压缩触头弹簧将销钉转90度。 ⑸ 将真空开关管组件取下。 ⑹ 卸下球面接头组件，取下开关管。 ⑺ 将待换的真空开关管按上述相反顺序安装到接触器上。拧紧锁紧螺母时，注意不 使波纹管处于扭曲状态。更换开关管后要重新调节开距。 五、 使用与维修 1．  接触器的工作电压及工作电流不应超过额定值（控制回路原理图见图四、图五、）。 2．  对新换的真空开关管要事先检查其真空度。要求在10-2帕（10-4托）以上。可 用工频耐压法检查：触头间距在标准要求范围内，要求耐压8KV以上（经三次试验后，不允许有击穿或连续闪络现象）。 3．  平时建议用2500V兆欧表检查。当绝缘电阻小于100M 时应加强监视。小于60M 时应更换真空开管。检查时应区分陶瓷表面受潮或其他原因引起的绝缘下降。 4．  在小负荷感性负载使用真空接触器时，建议配用RC阻容吸收盒，接入接触器主 电路负载侧。 5．  凡属下列情况之一时应对接触器作全面检查和调整。 ⑴ 每年一次例行检查和清洁工作。 ⑵ 动作一万次以后。 ⑶ 真空开关管损坏后。 检查及调整内容： ⑴ 真空开关管真空度。可用工频试验法。 ⑵ 辅助触头触点接触情况。接触不良要调换新触头或以维修。 ⑶ 检查开距及三管同步。 ⑷ 所有螺钉螺母有否松动。活动部位有否卡住现象。 ⑸ 绝缘耐压程度检查，用测试仪或2500V兆欧表。 DGS50/127L（A）矿用隔爆型LED巷道灯 DGS50/127L 矿用LED巷道灯

	产品名称：    矿用隔爆型LED巷道灯    产品型号：    DGS40/127L(A) DGS50/127L(A) DGS60/127L(A) DGS70/127L(A) 适用范围：    严格按煤矿安全有关规定使用。  执行标准：    GB3836-2000,MT221-2005,  1、产品特点： 该系列矿用隔爆型LED巷道灯适用于具有甲烷或煤尘爆炸危险的煤矿井下巷道硐室照明用的灯具，严禁用于采掘工作面。 该新型灯具有以下优点： a、LED光源、穿透力强、照度高、抗震强； b、独特的散热技术、寿命长、免维护； c、安装简单、易操作； d、保护齐全、功率恒定、安全可靠； e、性能优越、高效节能。
二、使用条件：  a、周围环境温度不高于-20℃~40℃，气压为0.8~1.1×105Pa;  b、海拔高度不超过2000m；  c、周围空气月平均相对湿度不大于95%(25℃)；  d、使用在有瓦斯(甲烷)和煤尘**性危险的场所。  e、在无损坏绝缘的气体或蒸汽环境中。 三、50W矿用巷道灯性能特点  1．    隔爆型灯具，能在煤矿易燃易爆场所安全工作。  2．    采用LED作光源，平面使用寿命可达100000小时。  3．    外壳采用特殊轻质合金材料，强度高，抗冲击性能好。  4．    采用特殊结构设计，灯具悬挂2米时，配光距离可长达10米。  5．    结构可靠，能确保灯具在各种恶劣环境下可靠工作。  6．    外壳采用最新表面处理工艺，在各种环境中长期工作不生锈。  7．    重量轻，体积小，安装操作简单方便。  8．    人性化的外观设计，美观大方，维护简单方便 四、DGS50/127L(A)产品结构特点  该灯具由灯具隔爆外壳、光源LED及配套电器组成。钢化比例透明件用金属件压紧在下壳上，各隔爆外壳之间采用平面隔爆方式连接，形成平面隔爆接合面，电缆引入装饰采用直接引入，可使用多种线径的电缆。 五、DGS50/127L(A)技术参数  光源类型：LED    额定电压：AC127V      50HZ  额定功率：30-50W    外壳防护：IP65  产品型号：L(A)    进线口螺纹：G3/4
