价格：￥34.00/台
机械寿命：CKJ5-80万次
电寿命：80万万次
供应：1台
| 机械寿命 | CKJ5-80万次 |
|---|---|
| 电寿命 | 80万万次 |
| 产品认证 | 真空接触器 |
| 产品系列 | CKJ5-80交流真空接触器 |
| 常闭辅助触头数量 | 7 |
| 常闭主触头数量 | 3 |
| 产地 | 浙江 |
| 额定电压 | 1140V |
| 类型 | 交流接触器 |
| 认证 | ISO9001-2000 |
| 适用范围 | 真空接触器 |
| 外壳材质 | 塑料 |
| 执行质量标准 | 国标 |
| 品牌 | 冷氏电气 |
| 型号 | CKJ5-80 |
| 加工定制 | 否 |
| 应用场景 | 电能管理 |
| 主触点控制电路 | 接触器 |
| 常开主触头数量 | 46 |
| 常开辅助触头数量 | 8 |

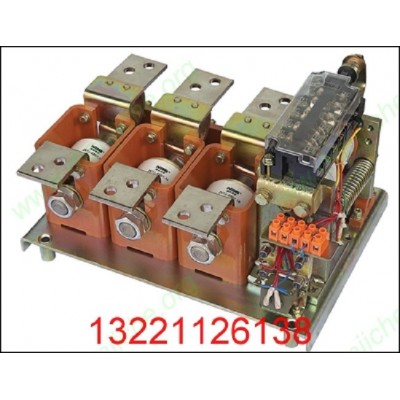

CKJ5-80/1140真空交流接触器
CKJ5、CKJ系列真空接触器 使用说明书 CKJ5、CKJ系列真空接触器适用于交流50HZ，额定工作电压至1140V，额定工作电流125—400A的电 力网络，供直接或远距离接 通和分断主电路之用。因主触头在高真空环境中工作，因此居有电弧不外露、体积小、重量轻、寿命长、维修周期长等优点，特别适宜于组成各种路灯控制器及工作 于油田、化工等场合。 一、 工作条件 1． 海拨高度不超过2000米。 2． 环境空气温度：-25～+40℃。 3． 空气相对湿度：环境空气温度为+25℃时不超过50％，在较低温度下可以有较高的相对湿度。最湿月份的平均温度为+25℃时，月平均最大相对湿度为90％。 4． 安装面与垂直面的倾斜度不超过15°。安装类别通常为第Ⅲ类。 5． 环境污染等级为3级。 6． 振动不大于30米/秒的场。 二、 主要技术参数
三、 结构及工作原理 接触器由真空开关管、绝缘架，动臂、磁路支撑架、电磁操作机构及整流装置组成。电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。 真空开关管静导电板通过螺钉固定在绝缘架上，绝缘架与左右支撑板及磁路支撑架用螺钉联结。当线圈通电后衔铁吸合，带动 动臂和动导杆等，使真空开 关管动触头运动，与静触头接触，使接触器处于闭合状态。当线圈断电后，在反力弹簧作用下衔铁板释放，动静触头分离使接触器处于分断状态。 电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。 辅助触头位于衔铁板一端，由衔铁上下运动带动辅助触头运动。 四、 安装、调整及更换天关管 1． 安装 ⑴ 安装前应检查安装平面，安装面不平时用垫片调整。 ⑵ 用螺钉加防松垫圈将接触器固定在安装板上。 ⑶ 接好主回路进出线，将交流控制电源线接在接线端子上，并接好地线。 2． 调整 当触头参数不符合要求或更换真空开关管后需作如下调整： ⑴ 松开球面接头锁紧螺母。 ⑵ 转动球面接头法兰，使触头刚刚断开（用万用表低阻档测）并反复调整，使三 管保持一致。 ⑶ 顺时针转动球面接头到法兰，使开距达到标准要求。 ⑷ 拧紧动法兰锁紧螺母。由于结构尺寸上保证，超程不必再调整。 ⒊ 更换真空开关管 当真空度下降或其他原因损坏时需更换真空开关管。 ⑴ 当动静触头分开状态下，用2500V兆欧表测动静触头间绝缘电阻小于60兆欧时 应更换真空开关管。 ⑵ 拧松主电路与软联接线连接螺钉，脱开软联接线。 ⑶ 拧下静导电板绝缘框的螺钉。 ⑷ 向动端压缩触头弹簧将销钉转90度。 ⑸ 将真空开关管组件取下。 ⑹ 卸下球面接头组件，取下开关管。 ⑺ 将待换的真空开关管按上述相反顺序安装到接触器上。拧紧锁紧螺母时，注意不 使波纹管处于扭曲状态。更换开关管后要重新调节开距。 五、 使用与维修 1． 接触器的工作电压及工作电流不应超过额定值（控制回路原理图见图四、图五、）。 2． 对新换的真空开关管要事先检查其真空度。要求在10-2帕（10-4托）以上。可 用工频耐压法检查：触头间距在标准要求范围内，要求耐压8KV以上（经三次试验后，不允许有击穿或连续闪络现象）。 3． 平时建议用2500V兆欧表检查。当绝缘电阻小于100M 时应加强监视。小于60M 时应更换真空开管。检查时应区分陶瓷表面受潮或其他原因引起的绝缘下降。 4． 在小负荷感性负载使用真空接触器时，建议配用RC阻容吸收盒，接入接触器主 电路负载侧。 5． 凡属下列情况之一时应对接触器作全面检查和调整。 ⑴ 每年一次例行检查和清洁工作。 ⑵ 动作一万次以后。 ⑶ 真空开关管损坏后。 检查及调整内容： ⑴ 真空开关管真空度。可用工频试验法。 ⑵ 辅助触头触点接触情况。接触不良要调换新触头或以维修。 ⑶ 检查开距及三管同步。 ⑷ 所有螺钉螺母有否松动。活动部位有否卡住现象。 ⑸ 绝缘耐压程度检查，用测试仪或2500V兆欧表。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
DGS120/127L（A）矿用隔爆型LED巷道灯
DGS100/127L 矿用隔爆型LED巷道灯
| | ||||||||||||||||||||||||||||||||||||
 | DGS100/127L巷道灯是以LED发光二极管为光源的新型绿色环保型照明灯具，适用于含有甲烷、煤尘等爆炸危险的煤矿井下，作为巷道及峒室内作固定式局部照明用。严禁用于采掘工作面。 1.3 使用环境条件 巷道灯在下列条件下应能正常工作： a) 海拔不超过2000m； b) 环境温度-20℃～+40℃； c) 空气相对湿度不大于95%(+25℃时)； d) 具有甲烷爆炸性气体混合物的煤矿井下； e) 无显著摇动和剧烈冲击振动的环境； f) 在无破坏绝缘的气体或蒸汽的环境中； g) 能防止滴水的地方； h) 污染等级：3级； i) 安装类别：Ⅲ。 | |||||||||||||||||||||||||||||||||||
| 1.1产品特点 DGS100/127L矿用隔爆型LED巷道灯（以下简称巷道灯）具有体积小、重量轻、亮度高、功耗低、寿命长、免维护、环保节能、安全性能好等优点，并获得了两项国家知识产权局颁发的专利证书； DGS120/127L巷道灯采用高压压铸铝成型壳体，表面采用先进的粉末静电喷涂处理，耐腐耐用、简洁美观； DGS80/127L巷道灯采用先进的电路设计和高流明大功率LED光源，发光效率高，比传统白炽灯节电80%以上，相同功率下，亮度是白炽灯的10倍以上； DGS70/127L巷道灯设计合理，性能稳定可靠，使用寿命长，解决了传统灯具需频繁更换灯泡的问题； 巷道灯散热底座外围呈波浪形状，辅以几十条宽大的散热筋，散热面积大幅增加，促使热量快速散发到空气之中，有效解决了LED光源组的散热和光衰问题，延长了LED光源的使用寿命。 1.2 主要用途及适用范围 1.4 产品执行标准 GB3836.1-2010 爆炸性环境 第1部分：设备 通用要求 GB3836.2-2010 爆炸性环境 第2部分：由隔爆外壳“d”保护的设备 GB3836.3-2010 爆炸性环境 第3部分：由增安型“e”保护的设备 MT221-2005 煤矿用防爆灯具 Q/SZ861-2013 矿用隔爆型LED巷道灯 1.5 产品型式 巷道灯的防爆型式为矿用隔爆型，防爆标志为“ExdIMb”。 2.1 主要技术参数见下表
2.2 电源电压在额定电压的75%～110%范围内波动时，巷道灯均能正常工作。 3 结构特征 巷道灯由三部分组成：光源组件（含LED光源，反光罩及电子驱动线路板等部分）、防爆壳体（含压铸铝壳、钢化透光玻璃罩、电缆引入装置、密封件等）、防护罩（产品外形见附图1）。 4 安装使用 安装前务必确认电源电压与巷道灯的额定工作电压相符，否则不可安装使用。 安装前预先做好悬挂灯具的挂钩，必须牢固可靠。每两盏灯间距≤30m，若电源线挠度过大，则应该增加中间挂钩。 必须使用有地线的三芯阻燃电缆线。旋开接线腔两端的压紧螺母，拆卸其上电源线压板，打开上盖，轻拿轻放，严禁损伤防爆面。将压紧螺母、垫圈、密封圈依次套在电源线上，将电缆线伸入接线腔。 电源的零线、火线接在铜接线柱上（无极性要求），地线接在腔体的相应接地极上，连接必须可靠。 调整接线腔内电缆松紧适宜后，用扳手将压紧螺母扭紧，注意不要造成电缆线自身旋转。压紧螺母一定要将密封圈压紧，以防止水渗入腔内，导致短路或损坏电源。装好电源线压板，紧固两端螺钉。 仔细安装上盖，检查上盖防水密封圈，将上盖轻轻旋入壳体，对正连接孔旋紧螺栓。 警告：如果只有电源进线而无电缆出线时，空置的电缆引入装置必须使用堵板密封，并旋紧压紧螺母，确保密封圈密封可靠。 | ||||||||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||||||||
