价格:¥0.00/件
品牌:博耐斯
标签: 减压阀,先导式气体减压阀,薄膜式减压阀,气体减压阀,燃气减压阀,辽宁减压阀
型号:YK43X,YK43F,BNSYK
使用温度:常温
材质:铸铁,铸钢,锻钢,不锈钢等
发货:3天内
发送询价
碳钢气体减压阀的的相关型号:
Yk43X Yk43F Yk43H-10C/10P/16C/16P/25C/25P/40C/40P/64C/64P/100C/100P
碳钢气体减压阀应用范围
博耐斯碳钢气体减压阀适用于工作温度≤70℃的空气、液化气、氧气等气体管路上。本阀通过启闭件的节流,将使进口压力降至某一需要的出口压力,并借助介质本身的能量,使阀后压力自动满足预定要求,适应工况的要求。压力等级:PN1.0MPa-32.0MPa
碳钢气体减压阀的选用:
碳钢气体减压阀的根据使用要求选定减压阀的类型和调压精度,再根据所需最大输出流量选择其通径。决定阀的气源压力时,应使其大于最高输出压力0.1MPa。减压阀一般安装在分水滤气器之后,油雾器或定值器之前,并注意不要将其进、出口接反;阀不用时应把旋钮放松,以免膜片经常受压变形而影响其性能。 微信:sy1668
碳钢气体减压阀性能:
性能参数 PERFORMANCE PARAMETER | YK43X-16 YK43X-16C YK43X-16P | YK43X-25 YK43X-25C YK43X-25P | YK43X-40 YK43X-40C YK43X-40P |
公称压力PN(Mpa) NOMINAL PRESSURE | 1.6 | 2.5 | 4.0 |
强度压力Ps(Mpa) STRENGTH PRESSURE | 2.4 | 3.8 | 6.0 |
公称通径DN(mm) NOMINAL DIAMETER | 15-300 | 15-250 | 20-200 |
进口压力P1(Mpa) INLET PRESSURE | ≤1.6 | ≤2.5 | ≤4.0 |
出口压力P2(Mpa) OUTIET PRESSURE | 0.05-1.0 | 0.1-1.5 | 0.1-2.5 |
适用介质 SURTADLE MEDRVM | 气体 GAS | ||
适用温度 SURTADLE MEDRVM | 常温 NORMAL TEMPERATURE | ||
压力特性偏差(Mpa) PRESSURE CHARACTER | △P2P≤±P2×5% | ||
流量特性偏差(Mpa) DISCHARGE CHARACTER | △P2G≤-P2×10% | ||
泄漏量(KG/h m 3 /h) AMOUNT OF IEAKAGE | 0 |

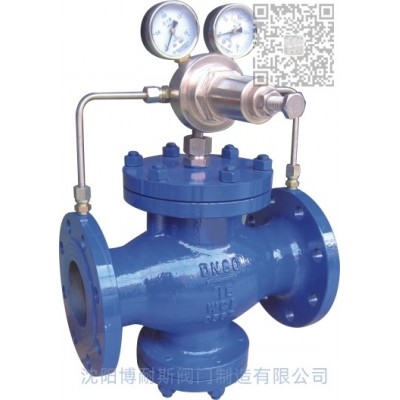

碳钢气体减压阀产品结构图:
碳钢气体减压阀主要连接尺寸:
公称通径 | 外形尺寸 | 连接尺寸 | |||||||||||||
DN | L | H | H1 | 1.6MPa | 2.5MPa | 4.0MPa | 6.4MPa | ||||||||
D | D1 | Z-d | D | D1 | Z-d | D | D1 | Z-d | D | D1 | Z-d | ||||
15 | 140 | 285 | 85 | 95 | 65 | 4*12 | 95 | 65 | 4*12 | 95 | 65 | 4*12 | 105 | 75 | 4*12 |
20 | 160 | 285 | 85 | 105 | 75 | 4*12 | 105 | 75 | 4*12 | 105 | 75 | 4*12 | 125 | 90 | 4*12 |
25 | 180 | 290 | 100 | 115 | 85 | 4*12 | 115 | 85 | 4*12 | 115 | 85 | 4*12 | 135 | 100 | 4*12 |
32 | 200 | 290 | 105 | 140 | 100 | 4*18 | 135 | 100 | 4*18 | 135 | 100 | 4*18 | 150 | 110 | 4*18 |
40 | 220 | 310 | 110 | 150 | 110 | 4*18 | 145 | 110 | 4*18 | 145 | 110 | 4*18 | 165 | 125 | 4*18 |
50 | 250 | 310 | 110 | 165 | 125 | 4*18 | 160 | 125 | 4*18 | 160 | 125 | 4*18 | 175 | 135 | 4*18 |
65 | 280 | 310 | 115 | 185 | 145 | 4*18 | 180 | 145 | 4*18 | 180 | 145 | 4*18 | 200 | 160 | 4*18 |
80 | 310 | 340 | 155 | 200 | 160 | 8*18 | 195 | 160 | 8*18 | 195 | 160 | 8*18 | 210 | 170 | 8*18 |
100 | 350 | 340 | 155 | 220 | 180 | 8*18 | 235 | 190 | 8*18 | 230 | 190 | 8*18 | 250 | 200 | 8*18 |
125 | 400 | 375 | 190 | 250 | 210 | 8*18 | 270 | 220 | 8*18 | 270 | 220 | 8*18 | 295 | 240 | 8*18 |
150 | 450 | 375 | 200 | 285 | 240 | 8*23 | 300 | 250 | 8*23 | 300 | 250 | 8*23 | 340 | 280 | 8*23 |
200 | 550 | 475 | 225 | 340 | 295 | 12*23 | 360 | 310 | 12*23 | 375 | 320 | 12*23 | 405 | 345 | 12*23 |
250 | 650 | 535 | 290 | 405 | 355 | 12*25 | 425 | 370 | 12*25 | 445 | 385 | 12*25 | 470 | 400 | 12*25 |
300 | 800 | 595 | 320 | 460 | 410 | 12*25 | 485 | 430 | 16-30 | 510 | 450 | 16-34 | 530 | 460 | 16-41 |
350 | 900 | 650 | 355 | 520 | 460 | 16-25 | 550 | 490 | 16-34 | 570 | 510 | 16-34 | 595 | 525 | 16-41 |
400 | 1000 | 700 | 395 | 580 | 525 | 16-30 | 610 | 550 | 16-34 | 655 | 585 | 16-41 | 670 | 585 | 16-48 |
