价格:¥0.00/件
品牌:博耐斯
标签: 角座阀生产厂 衬氟角座阀 波纹管角座阀 气动角座阀 直通式阀门 生物系统阀门
型号:J645F,J615F,J685W
使用温度:高温,常温,低温
材质:不锈钢,衬氟等
发货:3天内

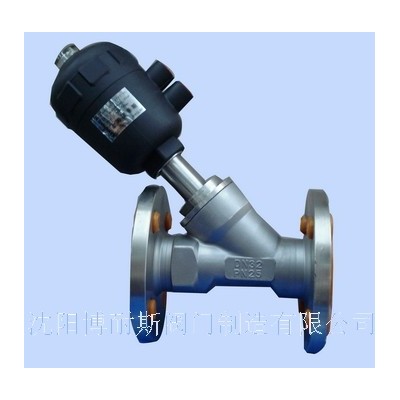

法兰气动角座阀
法兰气动角座阀广泛应用于食品和化学过程及各行业的流体控制。
与传统角座阀相比,博耐斯法兰气动角座阀它具有以下特点:
1、法兰气动角座阀可视位置指示:可接限位开关或紧急手动装置。
2、容易安装:气控头可以作360‘旋转,甚至限位开关也可以360‘旋转。可方便地安装一到二个限位开关。
3、气动控制器:加厚工程塑料外壳。低磨损的活塞结构,容量大而低耗气量。内部元件自润滑,免维护。
4、具有多种控制方式:常开、常闭、双动。
5、要求更小的气动执行器:流体从阀杆上方流入时,制头。
6、容易连接:MAMUR标准连接,嵌入式金属接头。可选更小的控制头。
7、法兰气动角座阀长寿命导杆:阀杆契形特氟隆(PTEE)密封,避免脏物导入。自润滑,免维护。
8、无水锤作用:流体从阀杆下方流入时,水锤(水冲击力)被吸收。
9、耐用的阀体机构:流量比普通角座大30%,体积更小,流体流态更优。不锈钢316阀体,特氟隆密封,耐高温,耐腐蚀。单作用角座阀具有结构简单、造型美观、装拆快捷,开关迅速,操作灵活,流体阻力小。
10、全部钢件采用耐酸不锈钢材料,密封件采用食品硅橡胶或聚四氟乙烯材料,符合食品卫生规范。广泛适用于食品、酿酒、饮料、乳制品、精细化工制药及生物工程等众多行业。
11、法兰气动角座阀适用范围:应用于灌装设备、啤酒饮料、纺织印染、生物制药、消毒、食品工业、橡塑机械、暖通空调等。
微信:sy1668
结构特点
法兰气动角座阀流量大、流阻小、无水锤:
Y型设计,扩大了阀腔流通截面,使阀腔内流体更加平顺,提高30%的流量。
超长使用寿命:
阀杆采用316L不锈钢,密封采用契型PTFE,阀杆自动校正、自动润滑,免维护。
主要外形连接尺寸
通径 | L | C | f | D | D1 | D2 | H | A | B | N-Φd | 执行器 |
15 | 120 | 14 | 2 | 95 | 65 | 40 | 137 | 180 | 64 | 4-Φ14 | Φ50 |
20 | 130 | 14 | 2 | 105 | 75 | 50 | 145 | 185 | 64 | 4-Φ14 | Φ50 |
25 | 140 | 14 | 2 | 115 | 85 | 60 | 173 | 210 | 80 | 4-Φ14 | Φ63 |
32 | 150 | 16 | 2 | 135 | 100 | 70 | 210 | 240 | 80 | 4-Φ18 | Φ63 |
40 | 180 | 16 | 2 | 145 | 110 | 80 | 260 | 245 | 80 | 4-Φ18 | Φ63 |
50 | 195 | 16 | 2 | 160 | 125 | 92 | 300 | 295 | 100 | 4-Φ18 | Φ80 |
65 | 230 | 18 | 2 | 185 | 145 | 115 | 315 | 320 | 126 | 4-Φ18 | Φ100 |
80 | 250 | 18 | 2 | 195 | 160 | 130 | 330 | 330 | 126 | 8-Φ18 | Φ100 |
100 | 280 | 18 | 2 | 215 | 180 | 150 | 350 | 360 | 156 | 8-Φ18 | Φ125 |
