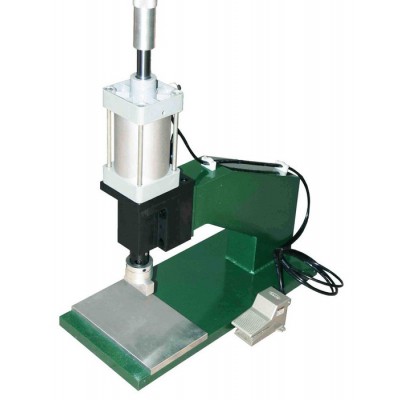

气动连接器压接机 气动背板压接机 YJ-JQ系列 气动压接机 压接机图1

气动连接器压接机 气动背板压接机 YJ-JQ系列 气动压接机 压接机

2021-11-22 17:289100询价

价格:¥20000.00/件

品牌:美迈 高、可耐特

**大压接力:8500(N)

别名:连接器压接机

起订:1件

供应:9999件

发送询价
最大压接力 8500(N)
别名 连接器压接机
规格 650(D)X320(W)X1000(H) OR 722(D)X320(W)X1000(H)
类型 气动压接机
外形尺寸 650(D)X320(W)X1000(H) OR 722(D)X320(W)X1000(H)(mm)
行程 150(mm)
用途 主要用于电子行业的器件及连接器压接装配
重量 107 (JQ-30)/117 (JQ-40)(kg)
品牌 美迈高
型号 YJ-JQ系列
加工定制

YJ-JQ40



产品描述

JQ系列是继SD系列手动压接机之后,另一款方便实用的经济型气动压接机,其速度、行程可调,**大压力高达850kg,压头可以360度任意旋转(此项功能已有ZL:ZL 2007 2 0104779.7)。



主要性能和技术参数

1.所需压缩空气6~0.8MPa

2.**大压接力:5kN

3.**大动力行程:80mm

4.可调节压头高度距离:20至100mm

5.工作台面积(mm)长320 X宽200

6.实际可压接的印制电路板面积(mm)任意长度,

宽**大600(喉深:300mm)、

宽**大800(喉深:400mm)

7.整机外形尺寸(mm):

JQ-30: 650(D)X320(W)X1000(H),喉深:300mm

   JQ-40: 722(D)X320(W)X1000(H),喉深:400mm



8.重量(kg):107 (JQ-30)/117 (JQ-40)



各种压模案例

1035297840_1718983123

1966739045_1718983123

Success1

Success31975023511_1718983123 (1)


3205352262_1415158110
