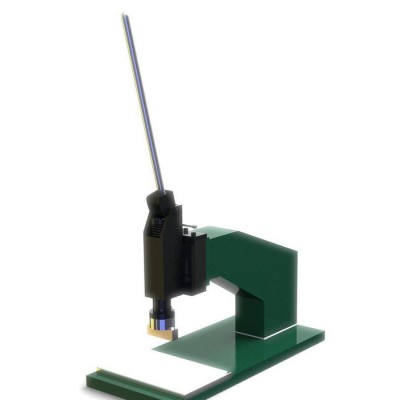

手动背板压接机 手动压接机 手动连接器压接机  SD30压接机图1

手动背板压接机 手动压接机 手动连接器压接机 SD30压接机

2021-11-22 13:2812280询价

价格:¥20000.00/件

品牌:美迈 高、可耐特

**大压接力:10k(N)

别名:手动背板压接机

供应:9999件

发送询价
最大压接力 10k(N)
别名 手动背板压接机
规格 刀片1付含四片
类型 手动压力机
外形尺寸 650(d)X320(W)X1000(H)(mm)
行程 100(mm)
用途 主要用于电子行业的器件及连接器压接装配,
重量 120(kg)
品牌 MMG
型号 YJ-SD30
加工定制





产品描述:

YJ-SD系列是一款方便实用的经济型PCB连接器手动压接机,不用气电,完全由手动控制力的大小及行程,**大压力高达约1吨多,压头不仅高度可以上下调整,压头还可以360度任意旋转。该设备适合各类压接型连接器的小批量压接,可对70平方毫米以下电缆的剪断和铜接头的压制,同时根据用户的要求进行不同器件的压制。

主要性能和技术参数:

1.**大压接力:10 KN                   2.动力行程:26mm

3.可调节压头高度距离:45mm            4.压头可以360度旋转

5.压头与工作台面的平行度为0~8丝(即0~0.08mm)

6.工作台面积(mm):长440 X 宽400(可根据客户订制)

7.实际可压接的印制电路板面积(mm)任意长度,宽**大600

8.整机外形尺寸(mm): 650(d)X320(W)X1000(H), 喉深:300mm

9.重量(kg): 100



辅助说明:


undefined

各种压模案例

ab1-2-3-3
YJ-SD30-AL2
