价格：￥552.00/T2
品牌：良兰阀门，
标准：GB
材质：碳钢
供应：1000T2
发送询价
| 标准 | GB |
|---|---|
| 材质 | 碳钢 |
| 产地 | 上海 |
| 工作温度 | 常温 |
| 公称通径 | DN20-DN300 |
| 公称直径 | DN20-DN300 |
| 规格 | DN20-DN300 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 形态 | 球式 |
| 用途 | 调节 |
| 压力环境 | 常压 |
| 主体材料 | 碳钢 |
| 品牌 | 沪工阀门 |
| 型号 | T40H-16C |
| 加工定制 | 是 |
| 通道位置 | 直通式 |
产品说明

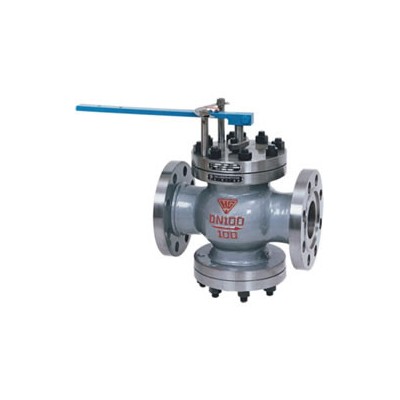

T40H-40、T40H-100 型给水回转式调节阀：适用于中、低压锅炉给水管道和高压加热器疏水管上，通过转动圆筒形阀瓣使其与阀座形成的窗口面积改变，从而实现调节流量的目的。给水回转式调节阀的回转启闭角度为 60°,由调节阀上方的开度指示板来指示。可配用电动执行装置，实行远程自动化操作。
产品性能参数| 型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
|---|---|---|---|---|
| T40H-40 | 40 | 4.0 | ≤200 | 水、蒸汽 |
| T40H-100 | 100 | 10.0 |
| 型号 | 材料 | ||||||
|---|---|---|---|---|---|---|---|
| 阀体 | 阀座 | 阀瓣 | 拔杆 | 阀杆 | 紧固件 | 填料 | |
| T40H-40 | 优质碳素钢 | 铬不锈钢 | 铬不锈钢 | 铬不锈钢 | 铬不锈钢 | 优质钢 | 柔性石墨 |
| T40H-100 | |||||||
| DN | 最大流通面积/cm2 | L | H | D | D1 | D2 | D3 | b | f | f1 | z×Φd |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 1.89 | 230 | 245 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4×Φ18 |
| 65 | 2.72 | 290 | 250 | 180 | 145 | 120 | 1140 | 22 | 3 | 4 | 8×Φ18 |
| 80 | 6.4 | 310 | 255 | 195 | 160 | 135 | 121 | 24 | 3 | 4 | 8×Φ18 |
| 100 | 8.4 | 350 | 280 | 230 | 190 | 160 | 150 | 26 | 3 | 4.5 | 8×Φ23 |
| DN | 最大流通面积/cm2 | L | H | D | D1 | D2 | D3 | b | f | f1 | z×Φd |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 1.27 | 300 | 250 | 195 | 145 | 115 | 88 | 28 | 3 | 4 | 4×Φ25 |
| 80 | 5.5 | 380 | 255 | 230 | 180 | 150 | 121 | 34 | 3 | 4 | 8×Φ25 |
| 100 | 15 | 400 | 288 | 265 | 210 | 175 | 150 | 38 | 3 | 4.5 | 8×Φ30 |
| 150 | 19 | 450 | 340 | 350 | 290 | 250 | 204 | 46 | 3 | 4.5 | 12×Φ34 |
| 200 | 55 | 710 | 455 | 430 | 360 | 315 | 260 | 54 | 3 | 4.5 | 12×Φ40 |
