价格：￥1520.00/台
品牌：良兰阀门，
标准：GB
材质：碳钢
供应：1000台
发送询价
| 标准 | GB |
|---|---|
| 材质 | 碳钢 |
| 产地 | 上海 |
| 工作温度 | 高温 |
| 公称通径 | DN50-DN500 |
| 公称直径 | DN50-DN500 |
| 规格 | DN50-DN500 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 形态 | 隔膜式 |
| 用途 | 温控 |
| 压力环境 | 常压 |
| 主体材料 | 碳钢 |
| 品牌 | 开维喜阀门 |
| 型号 | YZW |
| 加工定制 | 是 |
| 通道位置 | 直通式 |
产品介绍】

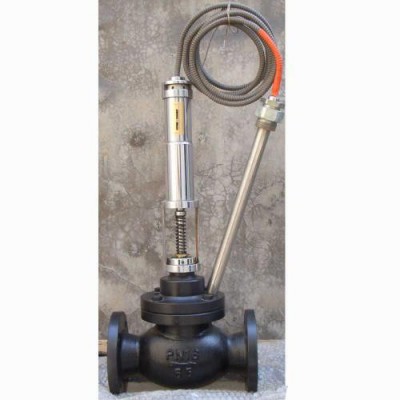

温控阀又称自力式温度调节阀，是由温度传感器与自力式温度调节器两部分组成，是一种无需外来能源，利用被控介质自身温度变化进行自动调节的节能产品。产品适用于以各种气体、蒸汽、热水、油等为介质的各种热交换器中的温度自动控制。具有温度设定范围宽、调整方便、可连续进行温度设定、超温过栽保护、温度设定方便等优点，可提供加热型和冷却型两种模式。
【执行标准】 设计规范：GB/T 17213.1
结构长度：GB/T 12221
试验与检验：ASME B16.104
法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
产品标识：GB/T 12220
供货规范：JB/T 7928
| 公称通径DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| 额定流量系数Kv | 3.2 | 6 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 180 | 250 | 350 | 450 |
| 允许压差（MPa） | 1.6、2.5 | ||||||||||||
| 公称压力（MPa） | 1.6、2.5 | ||||||||||||
| 动作模式 | 加热型、冷却型 | ||||||||||||
| 固有流量特性 | 线性 | ||||||||||||
| 工作温度℃ | ≤300 | ||||||||||||
| 适合介质 | 气体、蒸汽、低粘度液体 | ||||||||||||
| 温度设定范围℃ | 25，35~110 | ||||||||||||
| 泄漏等级 | 10-4×阀额定容量（IV） | ||||||||||||
| 阀体材质 | QT350、WCB、CF8 | ||||||||||||
| 阀芯材质 | 304 | ||||||||||||
| 温包材质 | 不锈钢 | ||||||||||||
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| 法兰端面距离(L) | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | |
| 总高度(H) | 500 | 540 | 580 | 640 | 700 | 750 | 820 | 950 | 1100 | 1280 | |||
| 温包插入深度(h) | 235 430 | 430 630 | 1000 | ||||||||||
| 导管长度(m) | 4 | ||||||||||||
| 温包直径(d) | 25(护套直径Φ28) | ||||||||||||
【型号
说明】
| Z | Z | W | P | 16 | C | J |
| 自控阀门 | 驱动形式 | 调节参数 | 阀芯结构类型 | 公称压力 | 阀体材质 | 作用型式 |
| Z：表示自力式 | W：表示温度 | P：表示单座 | 16：表示1.6MPa | C：表示碳钢 | J：表示加热型 | |
| Q：表示球铁 | ||||||
| 25：表示2.5MPa | P：表示304不锈钢 | L：表示冷却型 | ||||
| P：表示316不锈钢 |
