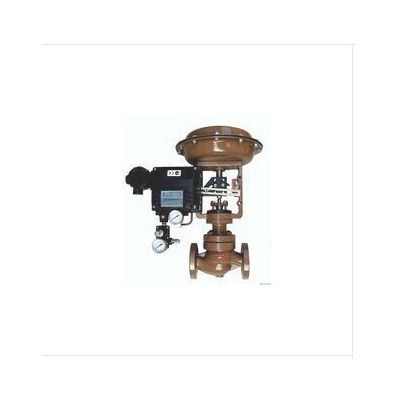

供应ZMAT气动隔膜调节阀  调节阀图1

供应ZMAT气动隔膜调节阀 调节阀

2021-11-22 02:3411330询价

价格:¥1500.00/台

标准:国标

材质:铸钢

起订:1台

供应:10000台

发送询价
标准 国标
材质 铸钢
工作温度 常温
公称通径 5
连接形式 法兰
流动方向 单向
密封形式 软密封型
驱动方式 气动
适用介质 各种高腐蚀化学介质
形态 柱塞式
零部件及配件 定位器
压力环境 常压
类型(通道位置) 二通式
品牌 至强
型号 ZMAT-16C DN50



概述

ZMAT气动薄膜隔膜调节阀ZMBT气动薄膜隔膜调节阀由多弹簧气动薄膜执行机构和隔膜阀组成。隔膜阀体流通平滑、节流元件为弹性隔膜阀,阀盖上无填料函。因而阀流通能力比一般调节阀大且无泄漏,在许用压差范围内可作切断阀用。气开、气关作用由正反执行机构实现。 该阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。

安装、使用注意事项
1、气动隔膜阀应垂直安装于管道上, 体积重量较大的以及使用在振动场合时应加支承和夹固。
2、气动隔膜阀一般应设有旁通管路, 以便在隔膜发生故障或维修时能转换成旁路操作, 使生产过程正常进行, 在一般不重要场合, 装设手轮机构后可以省略旁通管路, 以进行手动操作, 同时可限制阀门开度, 当手轮机构停止使用时, 应恢复到原空档位置, 以利于自控系统的正常进行。

3、清洗管道时, 调节应处于最大开度, 以便排除管道内污物。

4、如阀体衬有防腐层, 安装在管道上时,应采用耐腐蚀软垫, 并注意不使阀体法兰密封面受损。
5、对隔膜及衬里应定期检查, 防止因腐蚀和破裂而损坏其它零件和造成事故.

主要技术性能指标

公称通径mm

15

20

25

40

50

65

80

100

150

200

公称压力MPa

0.6 10

行程mm

10

16

25

40

60

流量特性

近似快开型

介质温度℃

-15~200(常温型)、-40~+250、-40~+450(中温型)、-100~+200(低温型)

法兰形式

法兰密封面形式按JB77,其中铸铁法兰按光滑式,铸钢法兰按凹式

阀体材质

PN
(MPa)

0.6,1.6

WCB(ZG230-450) CF3CF8 CF8M

4.0,6.4

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

可调比R

30:1

气源接头

M16×1.5

公称通径(mm)

配用执行机构号

主要技术参数

薄膜有效面积(cm2)

行程(mm)

额定流量系数Kv值

15

ZMA(B)-2

280

10

8

20

12

25

16

32

ZMA(B)-3

400

16

28

40

60

50

25

68

65

ZMA(B)-4

630

90

80

40

160

100

300
