价格：￥1200.00/台
标准：国标
材质：碳钢
起订：1台
供应：10000台
| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | 50 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 蒸汽 |
| 形态 | 针式 |
| 零部件及配件 | 定位器 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 至强 |
| 型号 | ZXN-16C DN50 |
一、产品概述

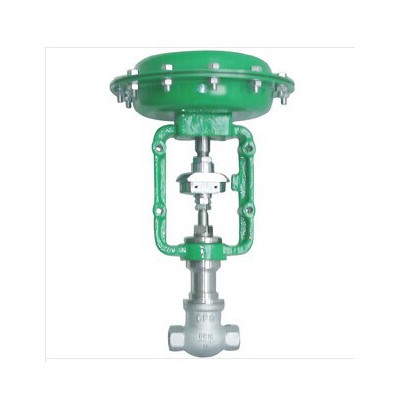

ZXN型新系列气动薄膜双座调节阀采用双导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质，工艺参数加如压力、流量、温度、液位保持在给定值。特别适用于允许压差较大，而允许泄漏量也较大的不是很清洁的介质场合。本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温度由-200℃~+560℃，其范围内多种档次。泄漏量标准有II 级或IV级。流量特性为线性或等百分比。多种多样的品种规格可供选择
二、产品特点
| 顶底、层双导向双座调节阀，工作时稳定性好。 有两个阀芯和阀座，采用“四通”阀体，可以方便地由正装改装成反装，气关阀变气开阀。 阀体按流体动力学原理设计的等截面低流阻流道，额定流量系数大。 不平衡力小，允许使用压差较大。 执行机构采用多弹簧结构，高度减小30%。重量减轻30%。 可调范围大，固有可调比为50%。 ZXNV型波纹管密封型调节阀对移动的阀杆形成了完全密封，堵绝流体外漏。 ZXNJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。 |
三、零件材料
| 阀体、阀盖：HT200，50ZG芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊 填 料：聚四氟乙烯，柔性石墨 波 纹 管：1Cr18Ni9Ti 填 片：橡胶石棉板、10#、1Cr18Ni9Ti、石棉缠绕垫片 膜 盖：A3 波 纹 膜 片：丁晴橡胶夹增强涤纶织物 弹 簧：60SiMn 阀杆、推杆：2Cr13、1Cr18Ni9Ti 衬 套：2Cr13 软密封阀芯：增强聚四氟乙烯 |
四、技术参数
| 公称通径DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| 额定流量系数 （KV） | 直线 | 12.1 | 19.4 | 30.3 | 48.3 | 75.9 | 121 | 193.6 | 302.5 | 484 | 759 | ||
| 等百分比 | 11 | 17.6 | 27.5 | 44 | 69.3 | 110 | 176 | 275 | 440 | 693 | |||
| 额定行程L（mm） | 16 | 25 | 40 | 60 | |||||||||
| 膜片有效面积Ae（cm2） | 280 | 400 | 600 | 1000 | |||||||||
| 公称压力PN（MPa） | 1.6、4.0、6.4 | ||||||||||||
| 固有流量特性 | 直线、等百分比 | ||||||||||||
| 固有可调比 | 50 | ||||||||||||
| 信号范围Pr(KPa) | 20~100、40~200、20~60、60~100、80~240 | ||||||||||||
| 气源压力Ps(MPa) | 0.14~0.4 | ||||||||||||
| 允许泄漏量（l/h） | II级（5×10-3×阀额定容量） IV级（10-3×阀额定容量） | ||||||||||||
| 工作温度t（℃） | 常温型 | -20~200、-40~250、-60~250 | |||||||||||
| 散热型 | -40~450、-60~450 | ||||||||||||
| 高温型 | 450~650 | ||||||||||||
| 低温型 | -60~-100、-100~-200、-200~-250 | ||||||||||||
