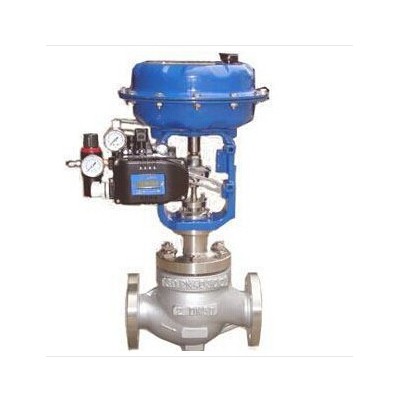

供应HCBE气动笼式调节阀图1

供应HCBE气动笼式调节阀

2021-11-21 21:2612510询价

价格:¥1600.00/台

标准:国标

材质:碳钢

起订:1台

供应:10000台

发送询价
标准 国标
材质 碳钢
工作温度 常温
公称通径 50
连接形式 法兰
流动方向 单向
密封形式 软密封型
驱动方式 气动
适用介质 各种高腐蚀化学介质
形态 柱塞式
零部件及配件 阀体
压力环境 常压
类型(通道位置) 二通式
品牌 至强
型号 HCBE-16C DN50



HCBE气动笼式调节阀是压力平衡式调节阀是产品之一,阀内件采用套筒导向的先导式阀芯,它主要利用流体的压力实现阀芯快速动作,操作力小。另外,密封型式采用单座密封,流量特性曲线精度高,符合IEC534-2标准。

HCBE笼式调节阀动态稳定性好、噪音低、防空化,适宜控制各种温度的高压差流体。配用LHA多弹簧薄膜执行机构或,其结构紧凑、输出力大。该产品符合GB/T4213-92。

2、HCBE笼式阀体

型      式:直通铸造球型阀
公称通径:100、150、200mm
公称压力:ANSI 125、150、300、600 JIS 10、16、20、30、40K。PN1.6、4.0、6.4MPa
连接型式:法兰连接;FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准:JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等
焊接连接:嵌接焊SW(40~50mm)
材      料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等
上 阀 盖:常温型(P):-17~+230℃
               伸长Ⅰ型(E1):-45~-17℃+230~+566℃
               伸长Ⅱ型(E2I):-100~-45℃
               伸长Ⅱ型(E2W):-196~-100℃

           注:工作温度不准超过各种材料的允许范围

压盖型式:螺栓压紧式

填     料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

3、HCBE笼式调节阀阀内组件

阀芯型式:柱塞型压力平衡式阀芯
流量特性:高容量流量特性,参考图
               金属阀座:等百分比特性(%)和线性特性(L)
               软阀座:等百分比特性(%)和线性特性(L),高精度流量特性,参考图
               金属阀座:等百分比特性(%)和线性特性(L)
               软阀座:等百分比特性(%)和线性特性(L)
注:1、整体式和分离式套筒应根据公称通径、材料和工作温度而定。

       2、软阀座的工作温度和压差范围,请参考图3
材   料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等.

4、HCBE笼式调节阀执行机构

型   式:LHA多弹簧式薄膜执行机构
膜片材料:乙丙橡胶夹尼龙布
弹簧范围:20~100kPa、80~240kPa
供气压力:140、160、280、350kPa
气源接口:Rc1/4
环境温度:-30~+70℃
阀作用型式:气-开式或气-关式
附     件:定位器、手轮机构、气动阀位传送器等。

5、HCBE笼式调节阀性能

泄 漏 量:金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级
回     差:带定位器:小于全行程的1%,

            不带定位器:小于全行程的3%(LHA1型小于全行程的5%)
基本误差:带定位器:小于全行程的±1%,

不带定位器:小于全行程的±5%

注:采用标准的V型聚四氟乙烯填料
可调范围:50:1(0.25≤Cv≤14)或30:1(CV≤0.16)

6、HCBE笼式调节阀Cv值和行程

A、高容量套筒
