价格：￥2650.00/个
品牌：LUG、德国(ADE)
标准：国标
材质：不锈钢
起订：1个
供应：1000个
| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | 50-300（mm） |
| 规格 | DN100 |
| 类型 | 直角型 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 油品,水,弱酸碱介质 |
| 形态 | 角式 |
| 用途 | 截止,调压,调节 |
| 零部件及配件 | 执行器 |
| 压力环境 | 高压 |
| 类型(通道位置) | 直角式 |
| 品牌 | 陆贡 |
| 型号 | ZJHS |
| 加工定制 | 否 |
| 通道位置 | 直角式 |

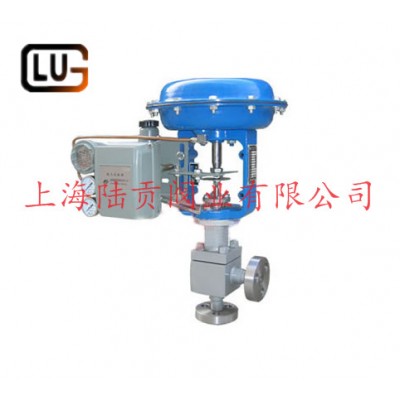

ZJHS气动高压角型调节阀
ZJHS气动高压角形调节阀产品特点：
上海陆贡ZMAS气动高压角形调节阀采用顶部导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压力损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量温度、液位保持在给定值。特别适用于允许泄漏量小，阀前后压差不大的高粘度，含有悬浮物和颗粒状物质流体的调节，可避免结焦、堵塞、便于自净与清洗的场合。
ZJHS气动高压角形调节阀主要技术参数及性能：
| 1、上阀盖 | |
| 常温型 | -20~+200℃ |
| 散热型 | -40~+450℃ |
| 压盖形式 | 螺栓压紧式 |
| 填料 | V型聚四氟乙烯填料，柔性石墨、不锈钢波纹管 |
| 2、阀内组件 | |
| 阀芯型式 | 上导向单座柱塞型阀芯 |
| 流量特性 | 等百分比特性、线性特性和快开特性 |
| 材料 | 1C18Ni9Ti 0Cr18Ni12Mo2Ti |
| 3、执行机构 | |
| 型式 | 多弹簧式薄膜执行机构 |
| 膜片材料 | 丁晴橡胶夹增强涤纶积物 |
| 弹簧范围 | 0.02~0.10、0.08~0.24MPa |
| 供气压力 | 0.14、0.16、0.28、0.40MPa |
| 气源接头 | 内螺纹M10×1 |
| 环境温度 | -30~+70℃ |
| 阀作用型式 | 气—开式或气—关式 |
| 附件 | 定位器、手轮机构 |
| 4、性能 | |
| 泄漏量 | 金属阀座符合标准ANSIB16.104IV级小于额定Cv的0.01% |
| 回差 | 3%(不带定位器) 1%(带定位器 |
| 线性 | ±5%(不带定位器) ±1%(带定位器) |
| 备注 | 使用V型聚四氟乙烯填料 |
| 可调范围 | 50:1 |
| 连接形式 | 法兰按JB78-59 JB79-59 |
ZJHS气动高压角形调节阀规格参数表：
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 阀座直径dn(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数Kv | 6.5 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
| 行程mm | 10 | 16 | 25 | 40 | 60 | ||||||
主要零件材料及推荐使用温度范围：
| 阀体材料 | 公称压力MPa | 介质工作温度℃ | |||||||||
| 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | ||
| 120 | 200 | 250 | 300 | 350 | 400 | 425 | 450 | 475 | 500 | ||
| 最大工作压力MPa | |||||||||||
| 铸铁HT200 | 1.6 | 1.6 | 1.5 |
|
|
|
|
|
|
|
|
| 铸钢ZG25 | 4.0 |
| 4.0 | 3.7 | 3.3 | 3.0 | 2.8 | 2.3 | 1.8 |
|
|
| 6.4 |
| 6.4 | 5.9 | 5.2 | 4.7 | 4.1 | 3.7 | 2.9 |
|
| |
| 铸不锈钢ZG1Cr18Ni9Ti | 4.0 |
|
|
|
| 4.0 | 3.0 | 2.7 | 2.4 | 2.1 | 1.9 |
| 6.4 |
|
|
|
| 6.4 | 4.4 | 4.2 | 4.0 | 3.8 | 3.5 | |
主要外形连接尺寸：
| 公称通径DN（mm） | L（mm） | H1（mm） | H（mm） | A | |
| 1.6（MPa） | 常温 | 中温 | |||
| 20 | 100 | 100 | 349 | 444 | 285 |
| 25 | 115 | 115 | 350 | 445 | 285 |
| 32 | 130 | 130 | 358 | 458 | 285 |
| 40 | 130 | 130 | 378 | 478 | 285 |
| 50 | 150 | 150 | 393 | 493 | 285 |
| 65 | 170 | 170 | 494 | 594 | 360 |
| 80 | 190 | 190 | 503 | 628 | 360 |
| 100 | 215 | 215 | 521 | 646 | 360 |
| 125 | 250 | 250 | 634 | 759 | 360 |
| 150 | 275 | 275 | 696 | 846 | 470 |
| 200 | 325 | 325 | 715 | 915 | 470 |
调节阀型号大全级编制说明：
| Z | J | H | J | 16 | C | G | K |
| 自控阀门 | 执行机构 | 多弹簧气动薄膜执行机构 | 阀门结构类型 | 公称压力 | 阀体材质 | 温度类型 | 作用型式 |
|
| J：表示精小型 |
| F：表示分流阀 | 16：表示1.6MPa | C：表示碳钢 | G：中温型常温省略 | K：表示气开型 |
|
|
|
| H：表示合流阀 | 25：表示2.5MPa | P：表示不锈钢 |
| B：表示气关型 |
|
|
|
| J：表示角形阀 | 40：表示4.0MPa | F46：表示阀体衬氟 |
|
|
|
|
|
|
| 64：表示6.4MPa |
| |
|
订货流程
1.客户采购清单请传真至 021-51686884，或来电咨询 021-51998884
手机：15821416028（微信同号）
Q Q：314857147 （上海陆贡阀业有限公司）
邮箱：314857147@qq.com
2.收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
3.具体商定：交货期、特殊要求等事宜。
订货须知
1.客户对产品有特殊要求，须在订货合同中提供以下说明：
2.结构长度
3.连接形式
4.公称直径、全通径、缩径、管道尺寸
5.运用介质及温度、压力范围
6.实验、检验标准及其他要求
7.本厂可根据客户特殊要求配置各类驱动装置。
8.如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
