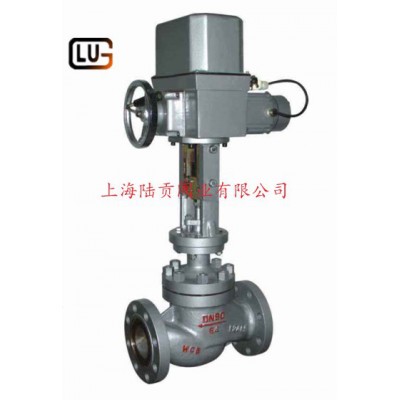

ZAZM电动套筒调节阀 上海陆贡调节阀厂家图1

ZAZM电动套筒调节阀 上海陆贡调节阀厂家

2021-11-22 02:098820询价

价格:¥2680.00/件

品牌:LUG、德国(ADE)

标准:国标

材质:铸钢

供应:1000件

发送询价
标准 国标
材质 铸钢
工作温度 常温
公称通径 50-300(mm)
规格 DN50
连接形式 法兰
流动方向 单向
密封形式 硬密封型
驱动方式 电动
适用介质 油品,水
形态 柱塞式
零部件及配件 执行器
压力环境 常压
类型(通道位置) 直通式
品牌 陆贡
型号 ZAZM
加工定制
通道位置 直通式

ZAZM电动套筒调节阀

上海陆贡阀业有限公司制造的ZDLM套筒电动调节阀采用顶导向结构,阀体结构紧凑,流体通道呈现S流线型,压降损失小流通量大,可调范围广,流通特性精度高。阀芯导向面积大,抗震性好,阀座关闭性能符合GB/T4213-92标准,调节阀配用接收ON-OFF或4-20mADC或1-5V的直流信号进行比例动作的小型、坚固、高精度的执行机构,更适用于要求可靠性及关闭性能高的高温、低温及高压场合下使用。
ZAZM电动套筒调节阀标准阀体技术参数:
形 式:直通单座铸造球形阀
阀 尺 寸:DN20-200              额定压力:PN16、PN40、PN63、PN100
连接形式:法兰(标准型)螺纹、焊接(须用户指定)
法兰标准:钢制法兰按GB9113-200、JB/T-94
密封面形式:PN16为凸面
PN40、PN63、PN100为凹凸面
材     料:ZG230 ~ 450
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
结构形式:标准型(-20℃ ~ +200℃ )    低温型(-60℃ ~ -196℃ )
散热型(-40℃ ~ +450℃ )
波纹管密封型
压盖形式:压板式                     填 料:V型聚四氟乙烯填料,柔性石墨填料
垫 片:型式--齿型和平型           材料--F4/改性F4,不锈钢+石墨
ZAZM电动套筒调节阀【阀内组件】
阀 芯:单座柱塞型阀芯
金属密封
等百分比特性(%C)
线性特性(LC)
软密封(材料:增强聚四氟乙烯)
【性能】流量特性:线性,等百分比
可调范围:50:1       阀座泄漏率(对于额定Kv值%):
金属密封--小于0.01%
(ANSIB16.104-1976IV级)及小
于0.001%(为选择项)
软 密 封--小于0.00001% 以下
(ANSIB16.104-1976IV级)
基本误差:±1%      回 差:≤1%      死 区:≤1%
接线端子图:参阅所配执行机构使用说明书
油漆颜色:调节阀的电动执行机构和阀的表面应涂漆,不锈钢或铜质的阀可以不涂漆;阀体上的箭头及文字涂红漆。用户指定色彩也可以。
【执行机构】
型 式:电动执行机构
381LSA/XA-08 381LSA/XA-20
381LSB/XB-30 381LSA/XA-50
381LSC-65 381LSC-99 381LSC-160
阀 作 用:正作用,反作用
控制动作:比例控制或ON-OFF控制输入信号:4 ~ 20mADC或1-5VDC须选择输入信号“断”时调节阀的位置(保护、全开、全关)
电 源:AC220V,50Hz
输出信号:4 ~ 20mADC(负载电阻500Ω以下)
功 耗:A型/50VA,B型/150VA,C 型/220VA
保护等级:IP55
出线连接:普通S型G1/2,防爆X型G3/4
环境温度:无空间加热器-10℃ ~ +60℃
有空间加热器-35℃ ~ +60℃
防爆X型 -10℃ ~ +40℃
环境湿度:普通S型95%以下,防爆V型45- 85%
隔爆等级:ExdllBT4      过载保护:A、B型任选,C型必配        手动装置:带手柄


订货流程

1.客户采购清单请传真至 021-51686884,或来电咨询 021-51998884

手机:15821416028(微信同号)

Q  Q:314857147  (上海陆贡阀业有限公司)

邮箱:314857147@qq.com
2.收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
3.具体商定:交货期、特殊要求等事宜。

订货须知

1.客户对产品有特殊要求,须在订货合同中提供以下说明:
2.结构长度
3.连接形式
4.公称直径、全通径、缩径、管道尺寸
5.运用介质及温度、压力范围
6.实验、检验标准及其他要求
7.本厂可根据客户特殊要求配置各类驱动装置。
8.如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
