价格:¥1800.00/件
品牌:金键
标准:国标
材质:铸钢
供应:100件
发送询价
标准 | 国标 |
---|---|
材质 | 铸钢 |
工作温度 | 常温 |
公称通径 | 20~200 |
规格 | DN25 |
连接形式 | 法兰 |
流动方向 | 单向 |
密封形式 | 硬密封型 |
驱动方式 | 伺服 |
适用介质 | 水,蒸汽,油品,氨气,氮气,氧气,氢气,空气 |
形态 | 柱塞式 |
零部件及配件 | 手轮 |
压力环境 | 常压 |
类型(通道位置) | 直通式 |
品牌 | JJCV/金键 |
型号 | ZDLJP |
加工定制 | 是 |
简述

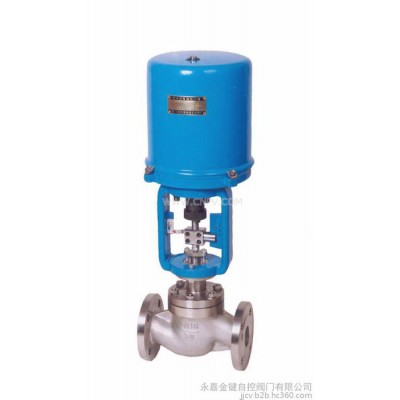

ZDLJp型电子式电动精小型单座调节阀是由3610L系列电子式电动执行机构和低流阻直通单座调节机构组成。电动执行机构内有伺服系统、无需另配伺服放大器,有输入信号及电源即可控制运转,连线简单,阀体为直通单座无底盖上导向结构,阀芯为柱塞型结构,具有体积小、重量轻、流量大、调节精度高等特点,适用于流量大,泄漏量要求严格的场合。
●调节机构主要技术参数
公称通径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||||
阀座直径mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量 系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 4.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
行程mm | 16 | 25 | 40 | 60 | |||||||||||
流量特性 | 直线、等百分比 | ||||||||||||||
公称压力MPa | 0.6、1.6、4.0、6.4 | ||||||||||||||
工作温度℃ | -20~200,-40~200,-40~450 | ||||||||||||||
配电子式电动 执行机构型号 | 361LSA-08 361XSA-08 | 361LSA-20 361XSA-20 | 361LSB-30 361LXB-30 | 361LSB-50 361LXB-50 | 361LSC-65 361LXC-65 | ||||||||||
法兰尺寸、型式 | PN6、16按JB78-59光滑式;PN40、64按JB/T79.2-94凹式 | ||||||||||||||
阀体材质 | HT200,ZG230-450,ZG1Cr18Ni9Ti,ZG0Cr18Ni12Mo2Ti | ||||||||||||||
阀芯材质 | 1Cr18Ni9,0Cr18Ni12Mo2Ti | ||||||||||||||
上阀盖形式 | 普通式(常温型);热片式(中温型) | ||||||||||||||
可调比 | 50:1 |
