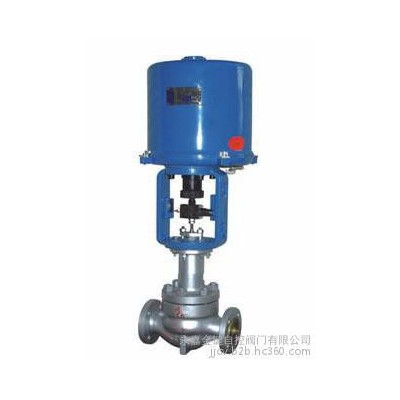

调节阀制造商_DHLC电动小口径笼式单座调节阀图1

调节阀制造商_DHLC电动小口径笼式单座调节阀

2021-11-22 01:469550询价

价格:面议

品牌:金键

标准:国标

材质:铸钢

供应:100

发送询价
标准 国标
材质 铸钢
工作温度 常温
公称通径 20-25
规格 DN20
连接形式 法兰
流动方向 单向
密封形式 硬密封型
驱动方式 电动
适用介质 水,蒸汽,空气
形态 柱塞式
零部件及配件 执行器
压力环境 常压
类型(通道位置) 直通式
品牌 JJCV/金键
型号 DHLC
加工定制

【概述】


    DHLC电动小口径笼式单座调节阀适用于液体压差超过3MPa的中压场合,是一种高性能的调节阀,坚固的阀芯导向和套筒可防止液体发生闪蒸和空化。结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广。

    调节阀的泄露量符合ANSI B16.1.04标准。


【技术参数和性能指标】

阀    体

    型    式    直通单座铸造球形阀
    公称通径    20、25mm
    公称压力    ANSI 125、150、300、600  JIS10、16、20、30、40K  PN1.6、4.0、6.4MPa
    连接型式    法兰连接:FF、RF、RJ、LG
                法兰标准:JIS B2201-1984、ANSI B16.5-1981、JB79-59等
                焊接连接:嵌接焊SW
    材    料    铸钢(ZG230-450)
                铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等
    上 阀 盖    常温型(P):-17~+230℃  伸长Ⅰ型(EⅠ):-45~-17℃ +230~+566℃
                伸长Ⅱ型(EⅡ):-100~-45℃  伸长Ⅲ型(EⅢ):-196~-100℃
                注:工作温度不准超过各种材料的允许范围
    压盖型式    螺栓压紧式
    填    料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

    阀芯型式    单座套筒式柱塞型阀芯
    套筒形式    分离式套筒
    材    料    不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)
                不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

阀作用型式     电—关式或电—开式

性    能

    泄 漏 量    金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976Ⅳ级
    回    差    小于全行程的1%
    基本误差    小于全行程的±1%
                注:采用标准的V型聚四氟乙烯填料时

可调范围       50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)
