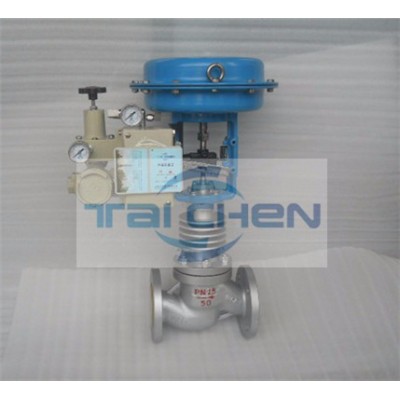

台臣ZMAP气动薄膜单座调节阀调节阀图1

台臣ZMAP气动薄膜单座调节阀调节阀

2021-11-22 01:518060询价

价格:¥0.00/台

品牌:台臣

标准:国标

材质:不锈钢

起订:1台

供应:1000台

发送询价
标准 国标
材质 不锈钢
工作温度 常温
公称通径 50
规格 DN20,DN25,DN50,DN65,DN80,DN100,DN150
连接形式 法兰
流动方向 双向
密封形式 硬密封型
驱动方式 气动
适用介质 水,蒸汽,油品,各种高腐蚀化学介质,氨气,氮气,空气
形态 蝶式
用途 调压,调节,减压阀,进水
零部件及配件 阀体
压力环境 常压
类型(通道位置) 二通式
品牌 台臣
型号 ZMAP气动薄膜单座调节阀
加工定制

气动薄膜单座调节阀原理:

       ZXP/ZJHP气动薄膜单座调节阀由气动多弹簧执行机构和精小型阀体组成。多弹簧执行机构高度低、重量轻、装配简便,精小型阀体结构紧凑、流道通畅,具有较大的流量系数。气动薄膜单座调节阀适用于泄漏量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。上海台臣气动薄膜调节阀是工业过程测量和控制系统的终端控制装置,由气动薄膜执行机构和直通单座、双座、套筒等调节阀组成,它能够按照系统的控制信号自动改变阀内截流件阀芯的位置,改变阀芯与阀座间的流通面积,即改变阀的阻力系数,从而实现对介质流量、压力和液位等工艺参数的调节。

       气动薄膜调节阀采用双导向结构,配用多弹簧执行机构,具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性**、拆装方便等优点。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。台臣阀门气动薄膜单座调节阀广泛应用于**控制气体、液体、蒸汽等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量较小压差不大的工作场合。

气动薄膜单座调节阀参数

阀体材质:铸钢、铬钼钢、锻钢、不锈钢等

阀芯材质:1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M

压力等级:1.6MPa-6.4MPa(10mpa以上为定做)

温度范围:常温-20℃~+230℃ 散热片型-60℃~+450℃

作用形式:正作用(气关式)或反作用(气开式)

流量特性:等百分比、线性

泄漏量:单座阀:0.01%×额定Kv

双座阀、套筒阀:0.5%×额定Kv

流量特性:直线、等百分比、快开型

法兰形式:符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN

上阀盖形式:普通式(常温型)、热片式(中温型)、低温型

可配附件:定位器、手轮、电/气转换器、空气过滤减压器

相关产品:电动薄膜单座调节阀、气动薄膜双座调节阀
