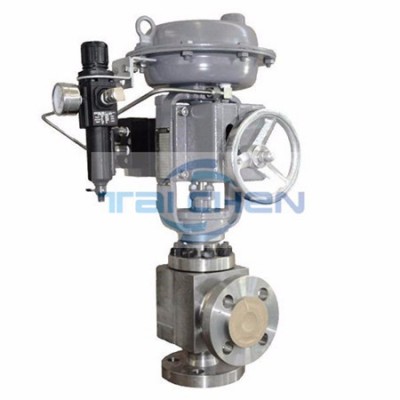

台臣/TAICHENTC 环保气动调节阀图1

台臣/TAICHENTC 环保气动调节阀

2021-11-21 23:308390询价

价格:¥2500.00/件

品牌:台臣

标准:国标

材质:不锈钢

起订:1件

供应:888件

发送询价
标准 国标
材质 不锈钢
工作温度 常温
公称通径 DN50(mm)
规格 DN50
类型 防火阀
连接形式 法兰
流动方向 单向
密封形式 硬密封型
驱动方式 电动
适用介质 各种高腐蚀化学介质
形态 自力式
用途 调节
零部件及配件 执行器
压力环境 1.6-6.4
类型(通道位置) 直通式
品牌 台臣/TAICHEN
型号 TC
加工定制
通道位置 直通式

采购电话;15900660770,qq:646179743,微信与手机同号

一、环保气动调节阀简介:(点击切换至产品中心)

       上海台臣生产的环保气动调节阀是指在气动系统中调节气流的压力、流量和流动方向,并保证气动执行元件或机构正常工作的各类气动元件。气动调节阀具有控制简单,反应快速,本质安全,不需要另外采取防爆措施等优点。因此环保气动调节阀在各工业部门的广泛应用中取得了高质量的控制效果和经济效益。
二、环保气动调节阀特点:
1、挤压的高强度铝质缸体,内表面经细磨及硬质阳极氧化处理,使用寿命长,摩擦系数低、动作迅速。
2、优美紧凑、现代化的造型,多规格的系列产品使选型更经济实惠。
3、所有活动表面均选用高质量的轴承,低摩擦、长寿命、无噪音。
4、外部安装两个独立的行程调节机构,方便进行±5°全开或全关位置的调整。
5、活塞和端盖采用压铸铝合金,强度高、重量轻。
6、改变密封件,可应用于高温或低温场合。
7、根据需要可提供多种角行程和三位式气动执行器。
8、控制简单,且本质安全。不需另外再采取防爆措施。
9、但其基本误差与灵敏度,过低是需要改进的一点。
三、环保气动调节阀工作原理:

       上海台臣气动调节阀**是以压缩气体为动力源,以气缸为执行器,并借助于阀门定位器转换器电磁阀、保位阀、储气罐、气体过滤器等附件去驱动阀门,实现开关量或比例式调节,接收4~20mA信号作为驱动信号来完成调节管道介质的:流量、压力、温度、液位等各种工艺过程参数。气动执行机构可分为单作用式和双作用式两种,单作用执行器内有复位弹簧,而双作用执行器内没有复位弹簧。其中单作用执行器,可在失去起源或突然故障时,自动归位到阀门初始所设置的开启或关闭状态。

 四、环保气动调节阀主要零件材料:

品牌:台臣/TAICHEN
阀体、阀盖:HT200、ZG230-450、ZGlCr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊
软密封阀芯:增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
膜盖:A3
波纹膜片:橡胶夹增强涤纶织物
弹簧:60Si2Mn
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬套:2Cr13。
五、环保气动调节阀选型:
1、确定公称压力,不是用Pmax去套PN,而是由温度、压力、材质三个条件从表中找出相应的PN并满足于所选阀之PN值。
2、确定的阀型,其泄漏量满足工艺要求。
3、确定的阀型,其工作压差应小于阀的允许压差,如不行,则须从特殊角度考虑或另选它阀。
4、介质的温度在阀的工作温度范围内,环境温度符合要求。
5、根据介质的不干净情况考虑阀的防堵问题。
6、根据介质的化学性能考虑阀的耐腐蚀问题。
7、根据压差和含硬物介质,考虑阀的冲蚀及耐磨损问题。
8、综合经济效果考虑的性能、价格比。
六、环保气动调节阀维护与保养:
1、阀杆螺纹,经常与阀杆螺母摩擦,要涂一点黄干油、二硫化钼或石墨粉,起润滑作用。
2、不经常启闭的气动调节阀,也要定期转动手轮,对阀杆螺纹添加润滑剂,以防咬住。
3、室外气动调节阀,要对阀杆加保护套,以防雨、雪、尘土锈污。
4、如气动调节阀系机械待动,要按时对变速箱添加润滑油。
5、要经常保持气动调节阀的清洁。
6、要经常检查并保持气动调节阀另部件完整性。如手轮的固定螺母脱落,要配齐、不能凑合使用,否则会磨园阀杆上部的四方,逐渐失去配合可靠性,乃至不能开动。
7、不要依靠气动调节阀支持其它重物,不要在气动调节阀上站立。
8、阀杆,特别是螺纹部分,要经常擦拭,对已经被尘土弄脏的润滑剂要换成新的,因为尘土中含有硬杂物,容易磨损螺纹和阀杆表面,影响气动调节阀的使用寿命。
