价格：￥999.00/件
标准：国标
材质：铸钢
供应：1000件
发货：4天内
发送询价
| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 产地 | 浙江 |
| 调压范围 | 0.05-0.85Mpa |
| 工作温度 | 常温 |
| 公称通径 | 100mm |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 电动 |
| 使用压力 | 10Mpa |
| 适用范围 | 空气 |
| 适用介质 | 蒸汽 |
| 形态 | 柱塞式 |
| 用途 | 流量控制 |
| 压力环境 | 常压 |
| 品牌 | 爱伦 |
| 型号 | ZZWPE-16 |
| 通道位置 | 直通式 |
ZZWPE型自力式电动温度调节阀 产品概述： 用途与特点
自力式电动温度调节阀(适用于较大口径及导热油控制)，该阀的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合，该阀结构简单，操作方便，选用调温范围广、响应时间快、密封性能可靠，并可在运行中随意进行调节，因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。 ◆ZZWPE型自力式电动温度调节阀 产品特点： ZZWPE型自力式电动温度调节阀结构与原理
调节阀由主阀、智能执行器与传感器三部分组成，根据用户需要，分别有加热型与冷却型两种结构。
1．加热型调节阀的结构与原理，见附图示：
工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化智能执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器即产生线性信号输入执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制，从而达到控温目的。
(4)传感器须全部浸没在被控介质中，并处于水平或倾斜向上安装。 2、调试：
(1)接上220V交流电源。使主阀打开，并将阀前截止阀缓慢打开。
(2)将温包线接入指定接线柱。
(3)观察设定温度的变化值是否在允许范围内。如发现偏高或偏低，可将驱动器外壳取掉，拨动温度设定开关(微调即可)。反复调整。直到控制温度在允许范围之内。
(4)该阀应在环境温度-25～55℃的场所使用，注意防潮。
◆ZZWPE型自力式电动温度调节阀 安装使用及维护： 1、安装 (1)安装前应对管道进行严格除污，吹净焊渣等杂物，否则将严重损坏阀门。
(2)调温阀应垂直装在水平管道上，介质流向应与阀体上的箭头指向一致。
(3)为使自控系统或检修阀门时仍能连续运行，应设置旁通阀、阀前须装过滤器、压力表，在传感器附近装测温计，便于现场监视与温度设定。见下图：

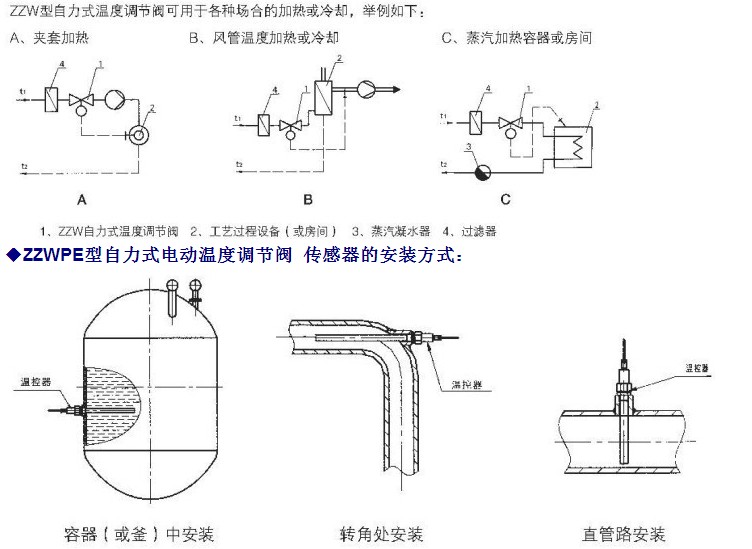

◆ZZWPE型自力式电动温度调节阀 的典型应用：
| 公称通径 (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 公称压力 PN(MPa) | 1.6 4.0 | ||||||||||||
| 流量能力 (m 3 /h) | 5 | 7 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 额定行程 (mm) | 6 | 8 | 10 | 14 | 20 | 30 | 30 | 40 | |||||
| 温度调节范围 ( ℃ ) | 0~100 ，50~150,100~200， ,150~250 | ||||||||||||
| 调节精度 ( ℃ ) | &lusmn; 1 ~ &lusmn; 5 | ||||||||||||
| 使用介质 | 蒸汽、水、油、气体 | ||||||||||||
| 允许 泄漏量 | 硬密封 | 10 -4 X 阀额定容量 | |||||||||||
| 软密封 | “ 0 ” | ||||||||||||
| 毛细管长度 | 3M 、 5m 、 10m | ||||||||||||
| 温包扦入深度 | 270 、 430 、 630 | ||||||||||||
| 联接螺纹 | 3/4 ” 1 ” | ||||||||||||
◆ZZWPE型自力式电动温度调节阀 配套用电动执行机构有关技术参数
| 公称通径 DN （ mm ） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 电动执行机构型号 | 普通型 | ZAZ-60 DKZ-310 | ZAZ-60 DKZ-310 | DKZ-410 | DKZ-410 DKZ-510 | |||||||
| 电子型 | JHZAZ1 | JHZAZ2 | JHZAZ3 | JHZAZ3 | ||||||||
| 电动执行机构推力（ N） | 普通型 | 400 4000 | 400 4000 | 6400 | 6400 16000 | |||||||
| 电子型 | 2000 | 4000 | 6000 | 8000 | ||||||||
| 全行程 时间 （ S ） | 普通型 | 12.5 | 20 | 32 | 48 | |||||||
| 电子型 | 30 | 30 | 48 | 60 | ||||||||
| 消耗功率（W ） | 普通型 | 28 | 35 | |||||||||
| 电子型 | 6 | 15 | 25 | 40 | ||||||||
*表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。

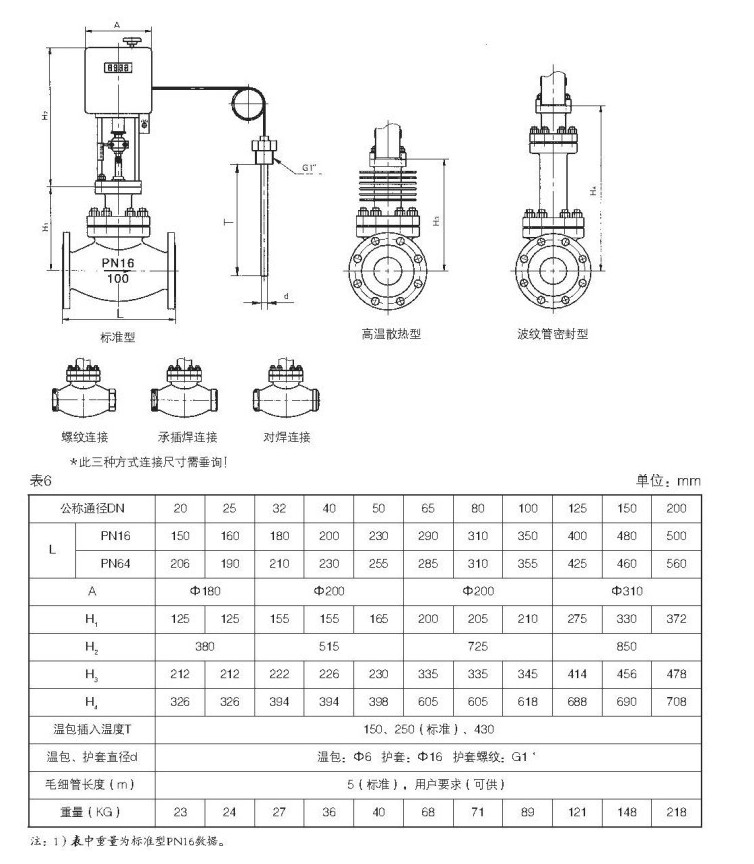

◆ZZWPE型自力式电动温度调节阀 规格重量：
◆ZZWPE型自力式电动温度调节阀 连接尺寸及标准 &iddot;法兰标准：铸铁法兰按GB4216-84、铸钢法兰按GB9113-88
&iddot;法兰密封面型：PN10、PN16为凸面 PN40、PN64为凹凸面，阀体为凹面
&iddot;结构长度：GB12221-89
&iddot;夹套保温型夹套载热体接口：对焊&hi;18×4
*阀体法兰及法兰端面距离可以按用户指定的标准制造。如ANSI、JIS、DIN等标准。
