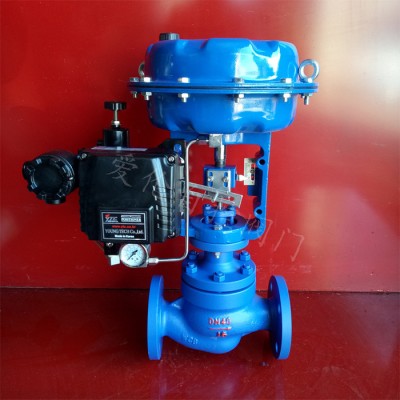

ZJHP-16P DN25气动不锈钢蒸汽导热油高温调节阀 气动铸钢调节阀图1

ZJHP-16P DN25气动不锈钢蒸汽导热油高温调节阀 气动铸钢调节阀

2021-11-21 21:4011710询价

价格:¥500.00/套

品牌:爱伦(AL)

类型:调节阀

类型(通道位置):直通式

起订:1套

供应:3000000套

发送询价
类型 调节阀
类型(通道位置) 直通式
零部件及配件 定位器
标准 国标
材质 不锈钢
工作温度 常温
公称通径 25-300(mm)
规格 DN50
连接形式 法兰
流动方向 单向
密封形式 硬密封型
驱动方式 气动
适用介质 氨气,蒸汽,油品,液化气,氧气,水,弱酸碱介质,氢气,空气,氮气
形态 柱塞式
用途 出风口,仪表,温控,流量控制,进水,节流,截止,减压阀,风量调节,调压,调节
压力环境 常压
品牌 爱伦
型号 ZJHP-16P
加工定制
通道位置 直通式


ZJHP-16P DN25气动不锈钢蒸汽导热油高温调节阀 气动铸钢调节阀


联系人:章经理  联系电话:15355982787


ZJHP精小型气动薄膜单座调节阀,由气动薄膜多弹簧执行机构和精小型单座调节阀组成。

具有可靠的动作性能,较好的流量特性,可调范围大,阀座泄漏量小,操作稳定,多弹簧执行机构高度低、重量轻、装备简便,精小型阀体结构紧凑、流道通畅,具有较大的流量系数。

ZJHP气动单座调节阀适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。

气动流量调节阀按照开关方式的不同可分为常开气关式和常闭气开式两种。

气关式阀由正作用执行机构和阀构成。当输入信号压力由下限值改变为上限值时,阀从全开到全关。

气开式阀由反作用执行机构和阀组成,当输入信号压力由下限值改变为上限值时,阀从全关到全开。

气动薄膜调节阀工作原理

气动调节阀**是以压缩空气为动力源,以气缸执行器,并借助于电气阀门定位器转换器电磁阀、保位阀等附件去驱动阀门,实现开关量或比例式调节,接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。气动调节阀的特点**是控制简单,反应快速,且本质安全,不需另外再采取防爆措施。

当气室输入了0.02~0.10MPa信号压力之后,薄膜产生推力,使推力盘向下移动,压缩弹簧,带动推杆、阀杆、阀芯向下移动,阀芯与阀座密封面接触,从而使调节阀关闭,切断物料。当信号压力维持一定时,阀门**维持在一定的开度上。


单座调节阀是一种单座高精度的调节阀,具备以下设计特点:

l  采用等截面S形流道,流阻小,流通能力大

l  小规格阀芯阀杆采用一体式结构,避免了销钉或焊接带来的问题

l  小规格采用顶部导向结构,结构紧凑,流量通畅,不易卡堵

l  大规格采用压圈导向结构,结构简单,有效防止阀芯抖动,装拆、维护方便

l  可调范围大,调节精度高

l  气动执行机构为多弹簧薄膜式执行机构和活塞式双作用执行机构,结构紧凑,输出力大

l  适用于各种流体介质的控制




产品概述

    ZJHP精小型气动薄膜单座调节阀,由气动薄膜多弹簧执行机构和精小型单座阀组成。

多弹簧执行机构高度低、重量轻、装备简便,精小型阀体结构紧凑、流道通畅,具有较大的流量系数。

适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。

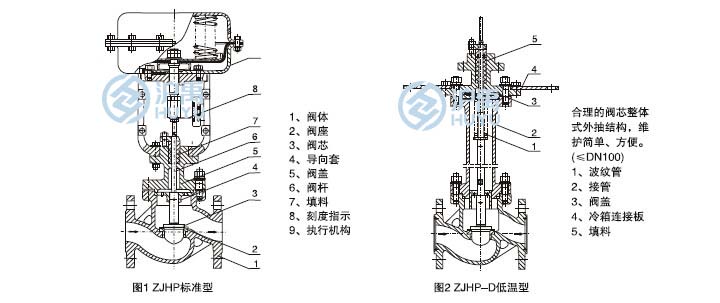

阀内组件

阀芯型式:单座柱塞型阀芯

流量特性:等百分比特性和线性特性

材   料:不锈钢(17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。

执行机构

型   式:多弹簧薄膜式执行机构

弹簧范围:20~100(标准)、40-200、80-240、20-60、60-100KPa

膜片材料:腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力:140~400KPa

气源接口:RC1/4"

环境温度:-30~+70℃

阀作用型式

气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

附件

定位器(HEP型、YT1000型)、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
