价格：￥0.01/台
品牌：上海倍福
材质：碳钢
连接形式：内螺纹
供应：1000台
| 材质 | 碳钢 |
|---|---|
| 连接形式 | 内螺纹 |
| 品牌 | 倍福调节阀 |
| 型号 | ZZYP |

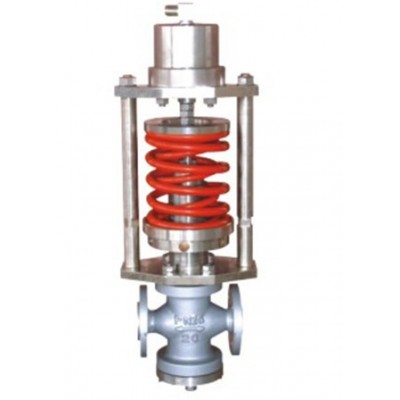

ZZYP型自力式压力调节阀是由阀体、阀座、阀芯、平衡弹簧等部件组成，是一种无需外加能源，利用倍调节介质自身压力变化来进行自动调节的阀门，是根据力学原理将被控介质引入执行机构产生力作用，推动控制阀芯元件上下位移达到自动调节，阀前或阀后恒压或减压的节能型产品。该产品最大的特点是在无电、无气的场所工作，压力设定值在设定中可连续调节。采用快开流量特性，动作灵敏、密封性能好，广发应用于石油、化工、电站、轻功、印刷等各种工业设备中，气体、液体、蒸汽等的介质压力的自控控制。
本系列产品的执行机构有：薄膜式、活塞式两种。作用形式有：阀前压力调节（泄压持压型），阀后压力调节（减压稳压型），附设隔温冷凝罐可在≤350℃下使用。根据不同的工况条件可选用不同的阀芯结构形式以及不同的执行机构，以达到最佳的效果。阀前调节压力(K)型;阀后调节压力(B)型
主要技术性能及参数
公称通径 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
额定流量 Kv | 8 | 11 | 20 | 32 | 50 | 80 | 100 | 160 |
额定行程 mm | 6 | 8 | 10 | 15 | 20 | |||
调节精度 | ±10% | |||||||
公称压力 MPa | ZZC 差压：PN0.10、PN1.0；ZZV微压：PN0.10 | |||||||
介质温度 | ≤80℃ | |||||||
泄漏量 L∕h | 单座：10¼×阀额定容量；双座：10﹣³×阀额定容量 | |||||||
压力调节范围 KPa | 0.5~5.5、5~10、9~14、13~19、18~24、22~28、26~33、31~38、36~44、41~51、49~58、56~66、64~78、76~90 | |||||||
外形尺寸
公称通径 DN | 20 | 25 | 32 | 40 | 50 | 80 | 100 | 150 | |
∮A | 308 | 394 | 308 | 394 | 308 | 394 | 394 | 394 | |
ZZV | H | 378 | 460 | 370 | 445 | 460 | 490 | 510 | 720 |
L | 150 | 160 | 180 | 200 | 230 | 310 | 350 | 480 | |
ZZC | H | 378 | 465 | 365 | 445 | 455 | 490 | 510 | - |
L | 150 | 160 | 180 | 200 | 230 222 | 310 | 350 | - | |
重量 kg | 12 | 13 | 15 | 17 | 20 | 38 | 45 | 56 | |
信号接头螺纹 | M16×1.5 | ||||||||
