价格:¥500.00/台
品牌:上海倍福
材质:碳钢
公称通径:25-200
起订:5台
供应:1000台
材质 | 碳钢 |
---|---|
公称通径 | 25-200 |
连接形式 | 外螺纹 |
适用介质 | 水 |
压力环境 | 常压 |
品牌 | 倍福电子 |
型号 | ZZWP |

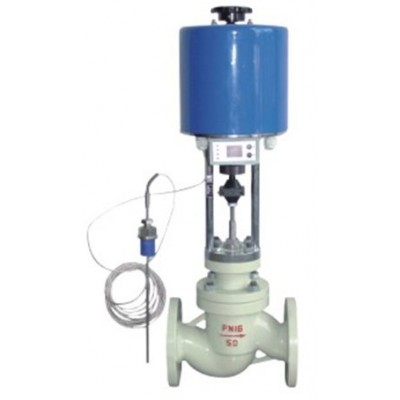

概述ZZWP型自力式温度调节阀是由温度传感器与控制阀两部分组成,是一种无需外来能源,利用被控介质自身温度变化进行自动调节的节能产品。产品适用于以各种气体、蒸汽、热水、油等为介质的各种热交换器中的温度自动控制。具有温度设定范围宽、调整方便、可连续进行温度设定、超温过栽保护、温度设定方便等优点。
广泛应用于城市供热、采暖系统及电力、石油、冶金、制药、锅炉等工业部门。
工作原理自力式温度调节阀按作用形式可分;加热用温控型,冷却用温控型,合流(分流温度调节型。是利用感温液体受热膨胀、遇冷收缩及液体不可压缩的原理进行调节。将温度传感器插入需要控制温度的介质中,当介质温度升高时,感受温液体膨胀,作用力克服了弹簧阻力,推动阀芯向下位移,阀门趋于关闭状态,从而减少热媒介质的流量;反之当介质温度低于设定温度时,感温液体收缩,复位弹簧推动阀芯开启状态,增加热媒介质流量,使被控介质温度趋于升高。循环往复,从而使被控介质的温度值始终保持在设定温度允许的范围内。
特点本阀无需电或压缩空气等外界能源,安全可靠。感温液体膨胀均匀,比例式调节控制,控制精度高,工作稳定,有效节约能源,平衡式阀体设计,使阀能在更大压差下工作,线性或等百比流量特性,温度设定操作简单方便,体积小、重量轻、安装方便。
ZZWP-16∕40∕64K(B)型自力式温度调节阀
主要技术参数
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||||||||||
额定流量系数Kv | 单座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | ||||||||||||||
双座 | 12 | 22 | 33 | 53 | 83 | 132 | 209 | 330 | 528 | 836 | |||||||||||||||||
套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |||||||||||||||||
额定行程L(mm) | 6 | 8 | 10 | 14 | 20 | 35 | |||||||||||||||||||||
允许最大压差(MPa) | 1.6 | 1.5 | 0.5 | ||||||||||||||||||||||||
温度调节范围(℃) | 0-70、50-120、100-170、150-220、200-270 | ||||||||||||||||||||||||||
调节精度(%) | ±5 | ||||||||||||||||||||||||||
允许超载值(℃) | 分别为上述温度调节范围上限加50 | ||||||||||||||||||||||||||
使用环境温度(℃) | -40~80 | ||||||||||||||||||||||||||
安装接头 | G1" | ||||||||||||||||||||||||||
毛细管长度(m) | 3、5、8 | ||||||||||||||||||||||||||
允许泄漏量 | 硬密封(L∕h) | 单座≤10¼×阀额定容量(Ⅳ级);双座、套筒≤5×10﹣³阀额定容量(Ⅱ级) | |||||||||||||||||||||||||
软密封(ml∕min) | 0.15 | 0.15 | 0.15 | 0.30 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 4.0 | 6.75 |
主要零件材料
材料代号 | 碳钢 C(WCB) | 不锈钢 P(304) | 不锈钢 R (316) |
阀体、阀盖 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) |
阀芯、阀座 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
波纹套管 | 1Cr18Ni9Ti、1Cr18Ni12Mo2Ti | ||
平衡波纹管 | 1Cr18Ni9Ti | ||
温包 | H62、1Cr18Ni9Ti | ||
毛细管 | H62、1Cr18Ni9Ti | ||
接头 | H62、1Cr18Ni9Ti |
主要外形和连接尺寸(PN1.6MPa)
公称通径DN(mm) | L(mm) | D(mm) | L1(mm) | H(mm) | G(mm) | 导管长(m) | D(mm) | D1(mm) | 螺栓孔(n-∮) |
25 | 120 | 25 | 430 | 380 | 1-¼" | 3 | 115 | 85 | 4-18 |
40 | 200 | 25 | 430 | 410 | 1-¼" | 3 | 145 | 110 | 4-18 |
50 | 230 | 25 | 430 | 450 | 1-¼" | 3 | 160 | 125 | 4-18 |
65 | 290 | 25 | 430 | 490 | 1-¼" | 3 | 180 | 145 | 4-18 |
80 | 310 | 25 | 430 | 530 | 1-¼" | 3 | 195 | 160 | 8-18 |
100 | 350 | 25 | 430 | 560 | 1-¼" | 3 | 215 | 180 | 8-18 |
125 | 395 | 25 | 550 | 600 | 1-¼" | 4 | 245 | 210 | 8-18 |
150 | 470 | 25 | 550 | 640 | 1-¼" | 4 | 280 | 240 | 8-23 |
200 | 600 | 25 | 550 | 690 | 1-¼" | 4 | 335 | 295 | 12-23 |
