价格：￥1650.00/个
品牌：茂宏自控
类型(通道位置)：二通式
标准：国标
供应：9999个
发货：10天内
| 类型(通道位置) | 二通式 |
|---|---|
| 标准 | 国标 |
| 材质 | 铸钢 |
| 产地 | 浙江 |
| 工作温度 | 常温 |
| 公称通径 | 15-300 |
| 规格 | DN25 |
| 结构形式 | 薄膜式 |
| 类型 | 比例阀 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 适用范围 | 液压系统 |
| 适用介质 | 蒸汽 |
| 形态 | 柱塞式 |
| 用途 | 调节 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 品牌 | 茂宏 |
| 型号 | ZXN |
| 加工定制 | 是 |
手机；18248487182
电话；0571-61715835
产品说明：

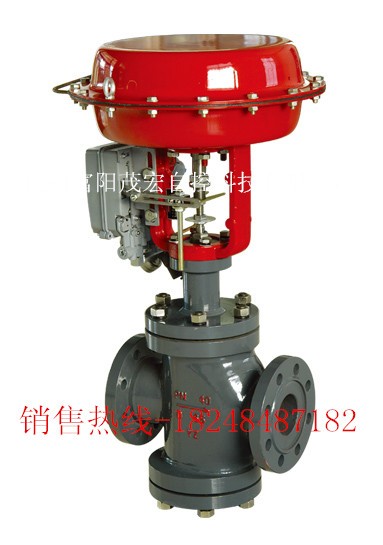

ZXN型新系列气动薄膜双座调节阀采用双导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、
阀容量大、流量特性**、拆装方便等优点。广泛应用于**控制气体、液体、蒸汽等介质，工艺参数如压力、
流量、温度、液位保持在给定值。特别适用于允许压差较大，而允许泄漏量也较大的不是很清洁的介质场合。

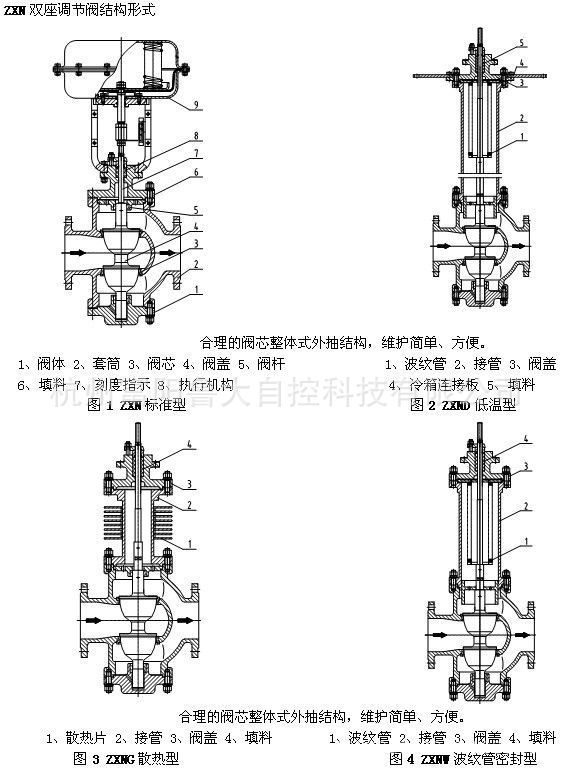

本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；
阀体口径范围DN20~200。适用流体温度由-200℃~+560℃，其范围内多种档次。泄漏量标准有II级或IV级。
流量特性为线性或等百分比。多种多样的品种规格可供选择。
产品特点：
顶底、层双导向双座调节阀，工作时稳定性好。
有两个阀芯和阀座，采用“四通”阀体，可以方便地由正装改装成反装，气关阀变气开阀。
阀体按流体动力学原理设计的等截面低流阻流道，额定流量系数大。
不平衡力小，允许使用压差较大。
执行机构采用多弹簧结构，高度减小30%。重量减轻30%。
可调范围大，固有可调比为50%。
ZXNV型波纹管密封型调节阀对移动的阀杆形成了完全密封，堵绝流体外漏。
ZXNJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
零件材料：
阀体、阀盖：HT200，
50ZG芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
填料：聚四氟乙烯，柔性石墨
波纹管：1Cr18Ni9Ti
填片：橡胶石棉板、10#、1Cr18Ni9Ti、石棉缠绕垫片
膜盖：A3
波纹膜片：橡胶夹增强涤纶织物、
弹簧：60SiMn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
软密封阀芯：增强聚四氟乙烯
执行机构
型 式：多弹簧式薄膜执行机构
ZP280B/K，ZP400B/K，ZP600B/K，ZP1000B/K
阀 作 用：正作用，反作用
膜片材料：橡胶夹增强涤纶织物
弹簧量程：20～100KPa，40～200KPa
80～240KPa
供气压力：0.14～0.4MPa
信号接口：内螺纹M16×1.5（M10×1）
环境温度：-30℃～+70℃
附 件（根据要求配置）
定位器，空气过滤减压阀，手轮机构，限位开关，电磁阀，阀位传送器，继动器，保位阀，其它
注 1）对于ZXNW型双座波纹管密封调节阀**大允许压差为1.0MPa，表中数据若数值小于1.0MPa则不变，若数值大于1.0MPa，则取值1.0MPa。
外形尺寸及重量

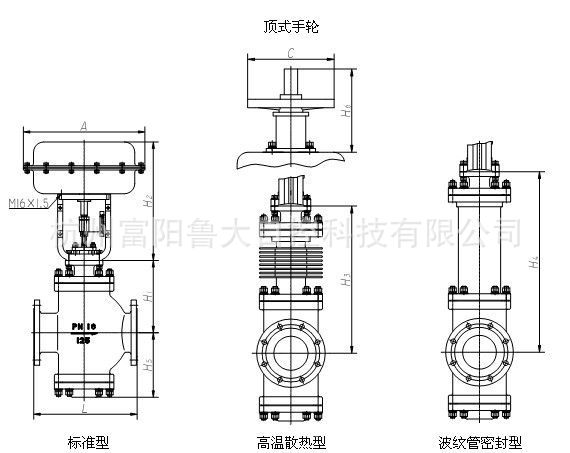

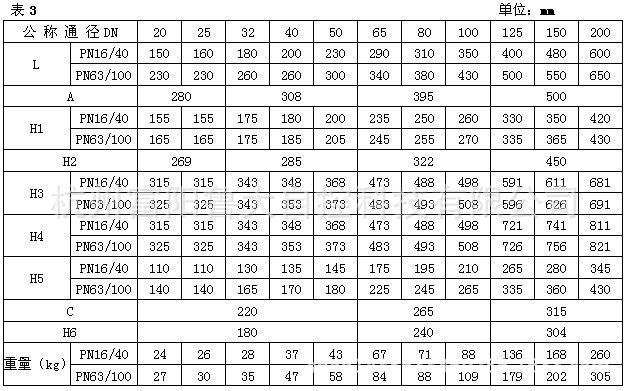

标准型 散热型 波纹管密封型外形尺寸及重量
注 1）表中重量为不带附件标准型数据，也可安装侧装式手轮。
2）阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。

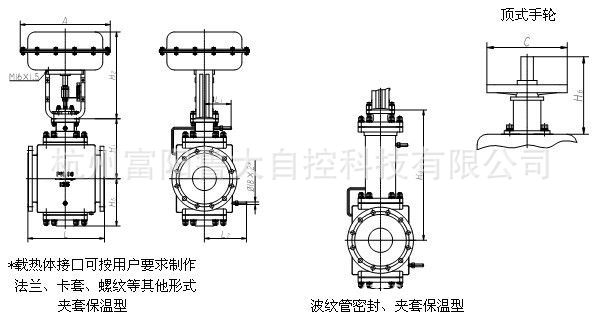

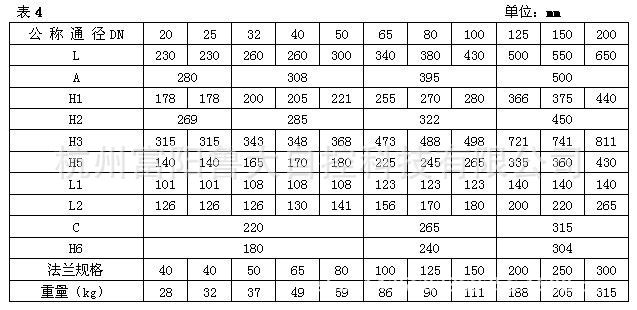

夹套保温型外形尺寸及重量
