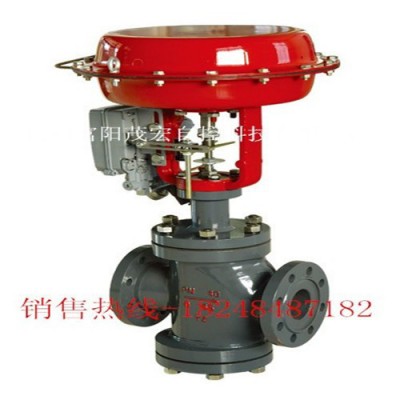

茂宏ZXQ/ZXX 气动三通调节阀图1

茂宏ZXQ/ZXX 气动三通调节阀

2021-11-21 22:2610850询价

价格:¥2300.00/个

品牌:茂宏自控

标准:德标

材质:铸钢

起订:1个

供应:9999个

发送询价
标准 德标
材质 铸钢
工作温度 高温
公称通径 15-200(mm)
规格 DN25
类型 调节阀
连接形式 法兰
流动方向 双向
密封形式 硬密封型
驱动方式 气动
适用介质 蒸汽,油品,液化气,弱酸碱介质
形态 柱塞式
用途 温控,流量控制,减压阀,调压,调节
零部件及配件 配件
压力环境 常压
类型(通道位置) 二通式
品牌 茂宏
型号 ZXQ/ZXX
加工定制
通道位置 三通式


   销售经理;章先生
   手机;18248487182
   电话;057161715835

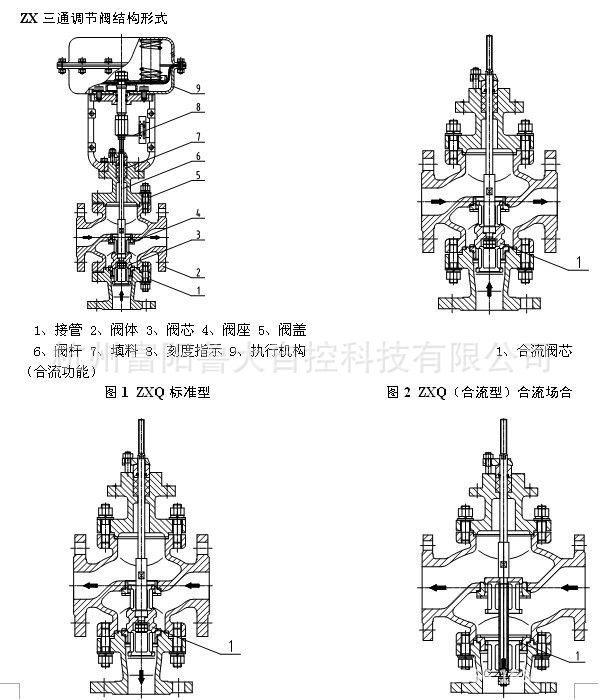

产品说明:
   ZXX(Q)型气自力式动簿膜三通高温调节阀采用贺筒型薄壁窗口形阀芯结构,不同于柱塞形阀芯的衬套导向。
配用多弹簧执行机构,具有结构紧凑、重量轻、体积小、拆装方便等优点。广泛应用于**控制气体、
液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二
路流出或是把两种流体经三通阀合并成一种流体的场合。
   本系列产品有三通合流及三通分流两种。公称压力有1.6、4.0、6.4MPa;阀体口径范围DN25~200。
适用流体温度由-60℃~+450℃。泄漏量标准为IV级。流量特性有直线、抛物线两种。

产品特点:
   流对对阀芯作用方向都处于流开状态,故阀能稳定工作。
   除上阀盖处衬套导向外,阀芯侧面与阀座内表面也有导向作用,导向面积大,工作可靠。
   执行机构采用多弹簧结构,高度减小30%。重量减轻30%。

零件材料:
阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊
波纹膜片:橡胶夹增强涤纶织物
填 料:聚四氟乙烯,柔性石墨
膜 盖:A3
弹 簧:60SiMn
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬 套:2Cr13
软密封阀芯:增强聚四氟乙烯
垫 片:橡胶石棉板、10、1Cr18Ni9Ti石棉缠绕垫片

执行机构
型    式:多弹簧式薄膜执行机构
          ZP280B/K,ZP400B/K,ZP600B/K,
ZP1000B/K
阀 作 用:正作用,反作用
膜片材料:橡胶夹增强涤纶织物
弹簧量程:20~100KPa,40~200KPa  80~240KPa
供气压力:0.14~0.4MPa
信号接口:内螺纹M16×1.5(M10×1)
环境温度:-30℃~+70℃

附    件(根据要求配置)
定位器,空气过滤减压阀,手轮机构,限位开关电磁阀,阀位传送器,继动器,保位阀,其它

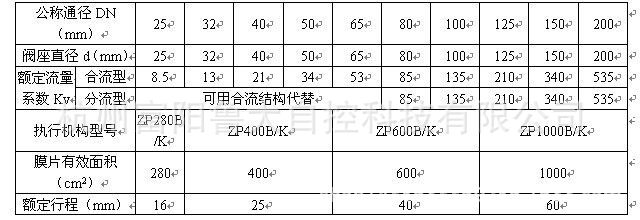

表1 Kv值和行程
1
2
3

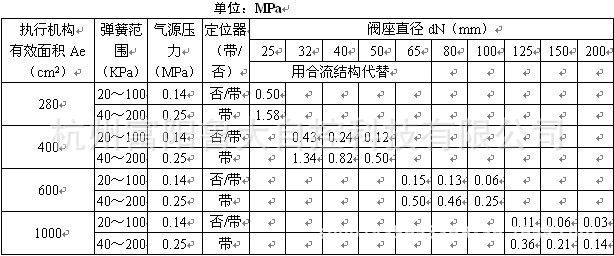

表2 允许压差

 4

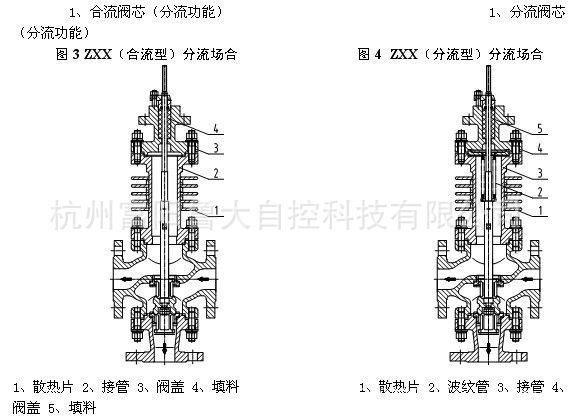

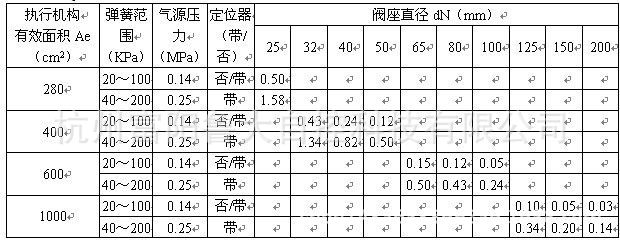

表2-2 ZXX(合流型/分流型)分流场合



4
5
6
