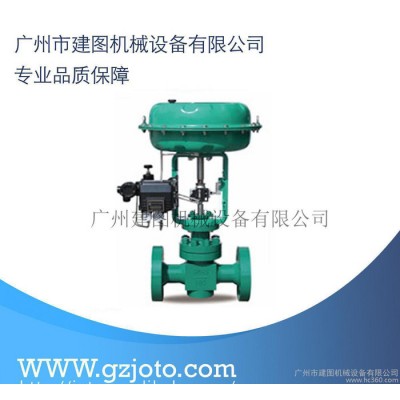

广州【直销阀门】ZHD气动多级调节阀   【保障】图1

广州【直销阀门】ZHD气动多级调节阀 【保障】

2021-11-21 22:4211390询价

价格:¥500.00/个

加工定制:是

材质:不锈钢

起订:1个

供应:100000个

发送询价
加工定制
材质 不锈钢
连接形式 法兰
公称通径 DN25-300(mm)
规格 ZHD
品牌 JOTO
型号 ZHD



undefined

ZHD型多级调节阀采用的是多级笼式套筒阀芯或轴流迷宫型阀芯,多级减压,完全控制流过阀内的介质的流速,大幅度的降低了高压气体或者蒸汽在阀内产生的噪音,稳定的多级别降压有效使液体不会产生气蚀,是使用在高压介质场所性能稳定的控制阀,可选择多弹簧气动薄膜机构或电动执行机构等。
  标准规格
  阀体型式:直通锻造阀体
  阀芯型式:多级节流阀芯
  公称通径:DN20~200  NPS 3/4〞~ 8〞
  公称压力:PN160 ~ 420   CLASS 900LB  ~2500LB
  连接方式:法兰:FF、RF、MF、RTJ
  焊接:SW、BW
  阀盖形式:标准型(-5℃~230℃)、
  散热片型(-45℃~大于230℃场合)、
  低温加长型(-196℃~ -45℃)
  填    料:V型聚四氟乙烯填料、柔性石墨填料等
  密 封 垫:金属夹石墨密封垫
  执行机构:气动:多弹簧薄膜执行机构 、活塞式执行机构
  电动:3810L系列智能型执行机构、PSL系列智能型执行机构
  表面涂漆:绿色 丙稀酸聚胺酯磁漆
  型号编制



Z执行机构 H结构形式 -公称压力 阀体材质 公称通径
Z系列调节阀 J:气动薄膜执行机构
  H:气动活塞执行机构
  R:电动3810L执行机构
D:电动PSL执行机构
H直行程

D:多级套筒调节阀
G:轴流迷宫调节阀

PN160=160
CL1500LB=1500 LB

C=A105
  LC=LF2
  P=F304
  PL=F304L
  R=F316
  RL=F316L
D=特殊材质

DN25= DN25
NPS1〞=NPS1〞

如:Z型气动薄膜多级套筒调节阀,压力PN160,阀体材料为A105,公称通径DN50,型号为:ZJHD-160    DN50





设计特点
  高压差范围内连续调节
  采用多级节流介质逐渐减压,每级压降都在汽化压力之上,抗汽蚀,噪音低。
  阀芯采用非平衡式结构,锥面密封,密封效果好。
  套筒结构为多孔笼式,严格按所需调节特性排列,调节性能好。
  阀芯上下均设有导向,调节平衡,无振动,自清能力强。
  密封面堆焊硬质合金,阀芯(杆)表面喷涂硬质合金材料,耐冲蚀,寿命长。
  应用
  锅炉给水旁路作为启动或低负荷运行时候给水调节。
  给水再循环旁路调节**小流量调节阀)。
  高压旁路喷水减温,过热器喷水减温。
  其他高压差环境下介质调节。











设计特点

介质轴向流动,经过多级节流盘逐渐降压,在承受大压差时抗汽蚀,降噪音。

阀芯可设计为平衡事和非平衡式,平衡式在平衡孔处设有密封圈。

阀座为锥形密封面,在阀门关闭时,实现可靠密封。

密封面堆焊硬质合金,阀芯(杆)表面喷涂硬质合金材料,耐冲蚀,寿命长。

应用

汽机高压内、外缸导管,主调节阀等疏水。

汽机中压缸、中压调节阀、低压缸以及各抽气系统疏水。

锅炉过热器喷水减温。

高压旁路、各种减温系统高压差喷水。

给水再循环、给水旁路阀、定期排污系统等。

其他高压差环境下介质调节。

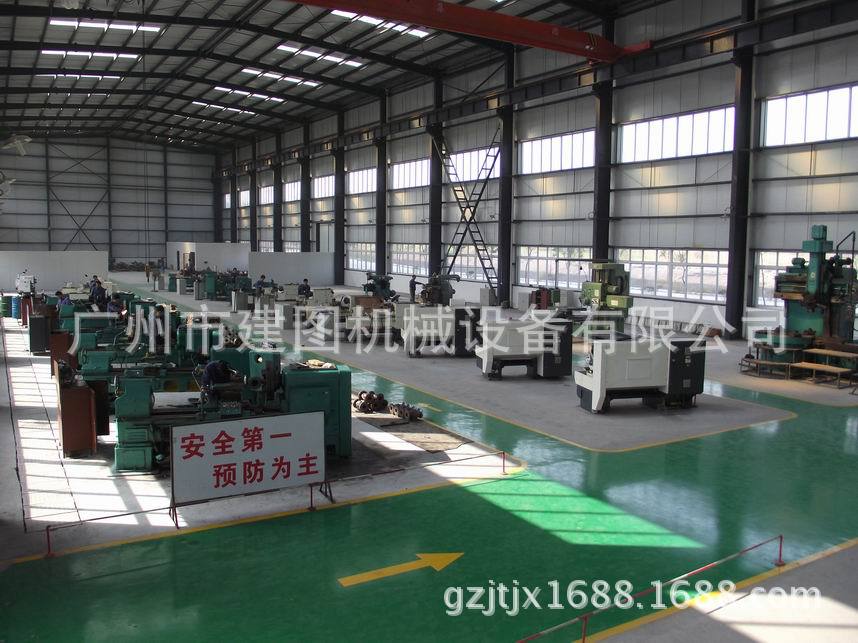

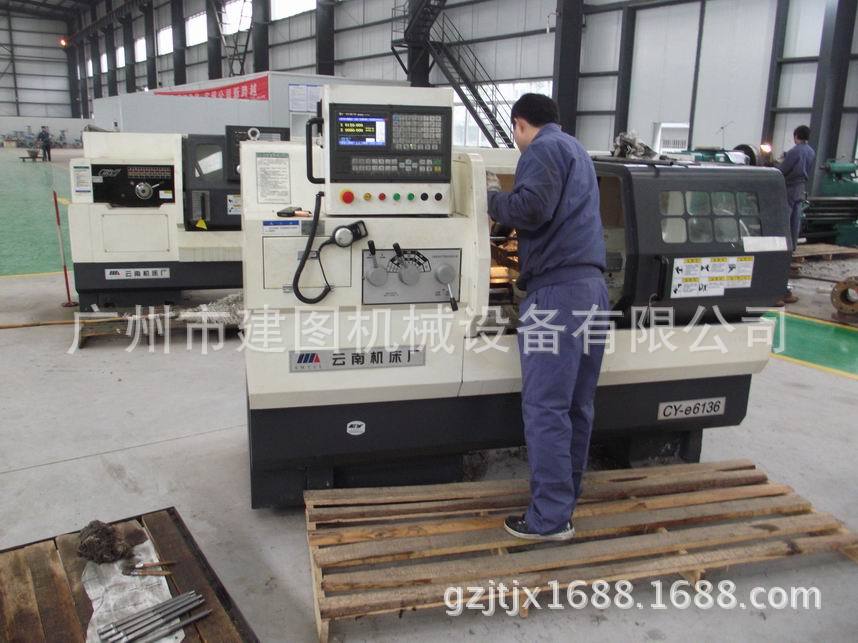

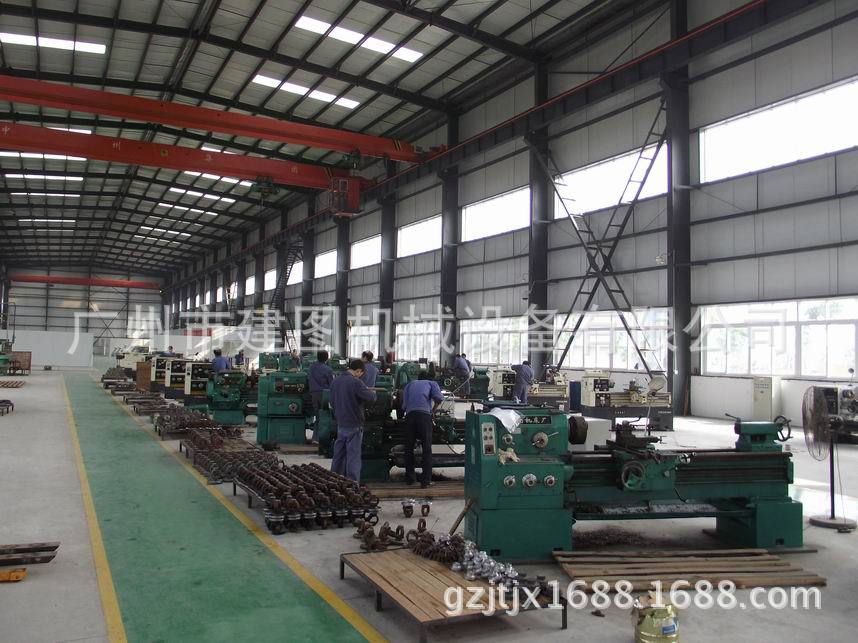

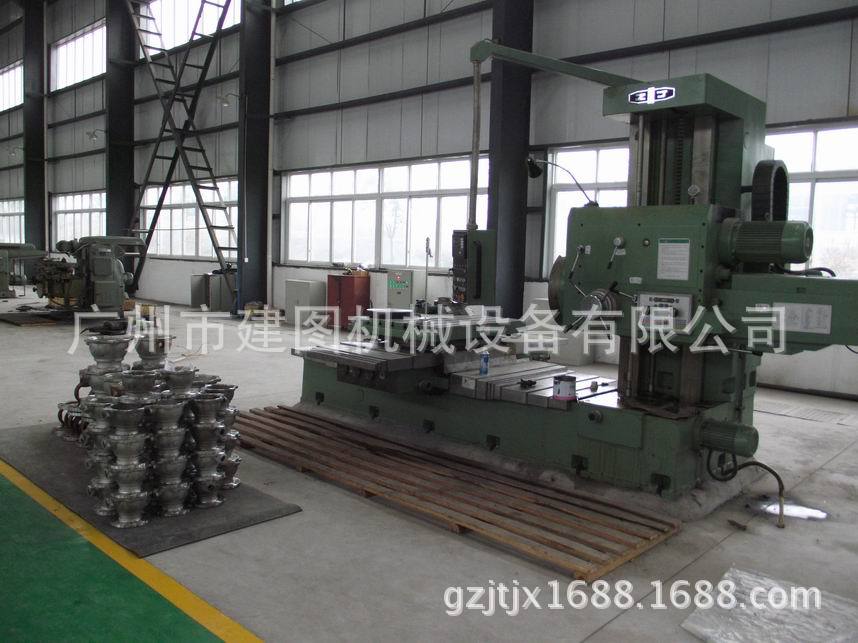

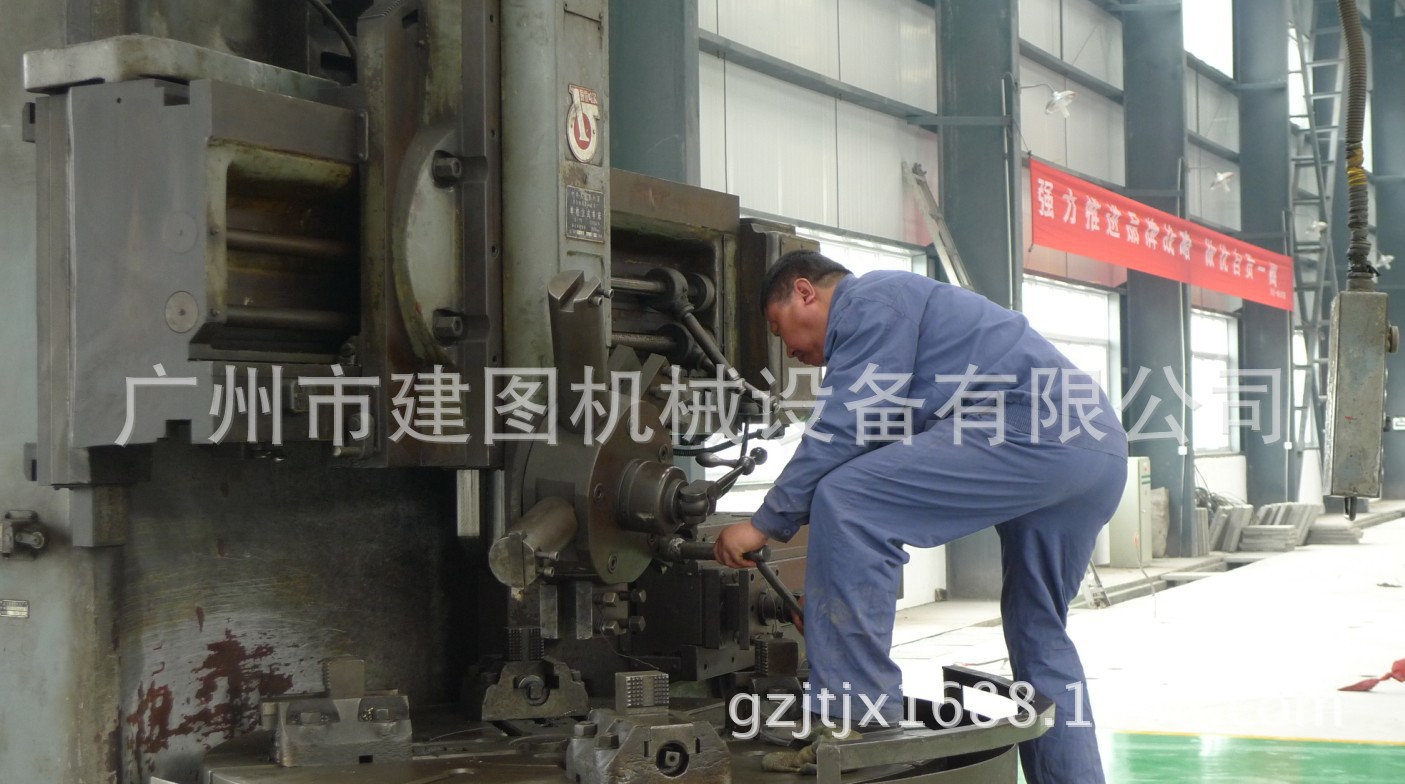

专业制造:
