价格:¥320.00/个
加工定制:是
材质:不锈钢
起订:1个
供应:99999个
发送询价
加工定制 | 是 |
---|---|
材质 | 不锈钢 |
连接形式 | 法兰 |
公称通径 | DN25-300(mm) |
规格 | T40H DN20 |
品牌 | JOTO |
型号 | T40H |

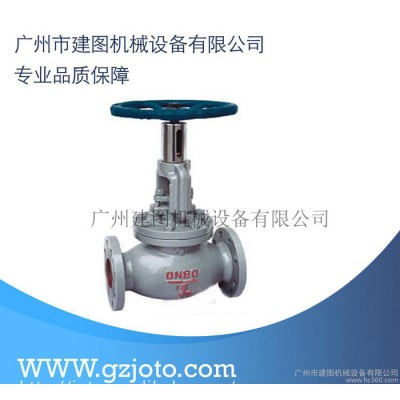

手动调节阀只适用于公称压力≤1.6MPa和≤2.5MPa和介质温度t≤200℃和≤350℃的蒸汽或热水管路上作为调节流量之用。
按顺时针旋转手轮即可关闭手动调节阀,这时阀杆带动阀瓣下降,直使两锥形密封面接触达到严密将管路关闭为止,本厂生产的手动阀适用于城市集中供热或区域供热的**节能产品,以调节流量为主。
手动调节阀 特点
1.改善供热供况,凡是采用手动调节阀的支线及热力点都可以按着设计工况进行流量调节,达到良好的温度工况,这种调节阀比闸阀、截止阀调节性能好,它具有近似直线调节性能。因此,各采暖建筑物的冷热不均现象得到有力改善。2.节省能源:热力管网由于温度压力失调,造成某些分支流量过大,使一些建筑温度过高,用户不得不开窗户,达到节省能源的目的。3.改善网管水力的工况:手动调节阀能按照额定流量进行控制,将网管超量运行的流量降低,使原来的水工况恶化程度得到一定的改善。 手动调节阀 主要零件材料
零件名称 | 材料 |
阀体、阀盖、填料压盖 | 灰铸铁、铸钢、不锈钢、黄铜 |
阀杆、阀瓣、密封圈 | 不锈钢 |
阀杆螺母 | 黄铜 |
手动调节阀 主要外形尺寸(法兰连接尺寸:PN10按GB4216标准,PN16、PN25按JB/T97-94标准)
型号 | 尺寸(MM) | |||||||||||||||||||
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
T40H-10 T40H-10 | L | 622 | 698 | 787 | 914 | 978 | 978 | 1295 | ||||||||||||
H | 914 | 914 | 968 | 968 | 1100 | 1440 | 1790 | |||||||||||||
H1 | 1074 | 1074 | 1168 | 1168 | 1350 | 1440 | 1790 | |||||||||||||
D0 | ||||||||||||||||||||
T40H-16 T40H-16C TS40H-16 TS40H-16C TJ40H-25 TS40H-25 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |||||||
H | 160 | 160 | 182 | 192 | 250 | 264 | 380 | 413 | 466 | 540 | 623 | 687 | ||||||||
H1 | 172 | 172 | 195 | 210 | 273 | 290 | 426 | 468 | 530 | 613 | 698 | 777 | ||||||||
D0 | 65 | 65 | 80 | 80 | 120 | 120 | 200 | 200 | 240 | 260 | 360 | 400 | ||||||||
TJ10H-10 TJ10H-16C TJ10H-25 | L | 90 | 100 | 120 | 140 | 170 | 200 | |||||||||||||
H | 150 | 160 | 182 | 192 | 250 | 264 | ||||||||||||||
H1 | 160 | 170 | 197 | 207 | 270 | 284 | ||||||||||||||
D0 | 80 | 80 | 80 | 90 | 100 | 120 |
