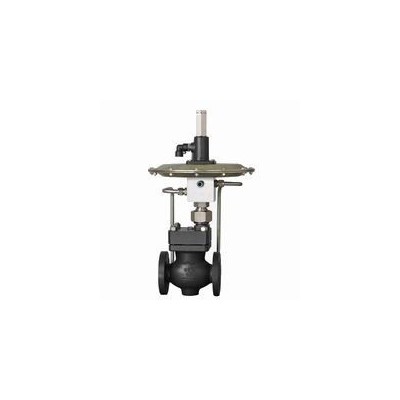

FRANK/富兰克 进口氮封调节阀图1

FRANK/富兰克 进口氮封调节阀

2021-11-21 21:3810850询价

价格:¥2000.00/个

材质:不锈钢

公称通径:20-100mm

起订:2个

发送询价
材质 不锈钢
公称通径 20-100mm
连接形式 法兰
适用介质
用途 调节
品牌 FRANK/富兰克
型号 进口调节阀
加工定制



描述

进口氮封调节阀装置主要用于储罐顶部氮气压力恒定控制,以保护罐内物料不被氮化及储罐安全。氮封装置由快速泄放阀及微压调节阀两大部分组成。快速泄放阀由压力控制器及单座切断阀组成。储罐内压力升高至设定压力时,快速泄放阀迅速开启,将罐内多余压力泄放。微压调节阀在储罐内压力降低时,开启阀门,向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下,现场压力较高,必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa,压力可按分段设定,从0.5Kpa 至66 Kpa以下,介质温度温度≤80℃。

特点

     氮封调节阀装置的供(泄)氮压力设定方便,且可在连续生产的条件下进行;氮气压力设定范围广,低至0.5Kpa(50mm.w.c),高至Kpa,比值达132倍,压力检测膜片有效面积大,设定弹簧刚度小,动作极灵敏。

    供氮压力调整:在微压调节阀压力调节范围内选定一设定值如1Kpa(100mm.w.c),通过调节调整螺丝2以改变弹簧3的预压缩(拉伸)量来达到;泄氮压力调整:在ZZDQ快速泄放阀在的压力控制器部分,通过调整座3,改变弹簧4预压缩量达到。一般为避免氮封装置启闭频繁,泄氮设定值应远离供氮压力值,如2Kpa(200mm.w.c);呼吸阀高定值调整:在上述两设定值调整好后,为避免呼吸阀启闭频繁,呼吸阀设定值应大于泄压设定值。

参数

阀体:ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12No2Ti;

阀芯阀座:1Cr18Ni9Ti、Cr18Ni12No2Ti;

膜片:ding腈橡胶增强涤纶织物;

波纹管:1Cr18Ni9Ti;

公称通径:DN20-DN100;

工作温度:≤80℃;

工作压力:PN0.1-1.0MPA;

差压调节范围(KPa):0.5-5.5 5-10 9-14 13-19 18-24 22-2826-33 31-38 36-44 2-51 49-58 56-66 64-78 76-90 88-100;

调节精度(%):≤10
