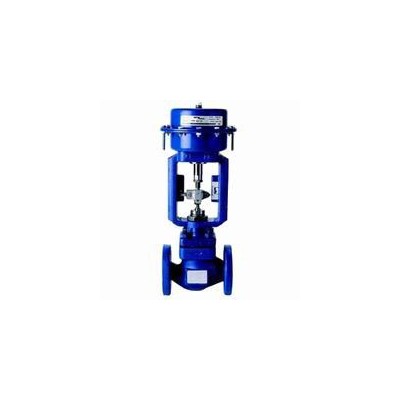

FRANK/富兰克 进口气动小口径调节阀图1

FRANK/富兰克 进口气动小口径调节阀

2021-11-21 20:1911210询价

价格:面议

材质:不锈钢

连接形式:法兰

发送询价
材质 不锈钢
连接形式 法兰
用途 调节
品牌 FRANK/富兰克
型号 进口调节阀
加工定制

描述

进口气动小口径调节阀可用于控制各种不同压力和温度的流体,阀体呈S流线型的通道,压降损失小,流量大,可调范围广,流量特性精度高,调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。

性能

泄 漏 量:(金属阀座:符合ANSIBl6.104 IV级, 小于额定的Cv的0.01%/软阀 座:符合ANSI Bl6.104 Vi级,小于额定Cv的0.01%;快开阀芯:小于额定Cv的0.00001%)

回 差:1%(带定位装置)/3%(不带定位装置)

线 性: ±1%(带定位装置)/±5%(不带定位装置)

备注:采用标准的V型聚四氟乙烯填料。

参数

直通单座铸造球型阀;

公称通径:DN20-25;

公称压力:ANSI125-600Lb、PN1.6-6.4Mpa;

连接形式:法兰式、焊接式;

材    料:WCB、WC6、WC9、CF8、CF8M、CF3M等;

上阀盖形式:常温型(-17~+230℃)、低温伸长型(-45~-17℃)(-100~-45℃)(-196~-100℃)、高温伸长型(+230~+566℃);

填    料:PTFE、柔性石墨;

执 行 器:多弹簧薄膜式;

弹簧范围:0.02-0.1Mpa、0.08-0.24Mpa;

气源接头:RC1/4";

供气压力:140-400Kpa;

作用方式:气开式或气关式

额定流量系数:0.01、0.04、0.1、0.16、0.25、0.4、0.63、1.0、1.6、2.5、4.0、6.3、10、14;

泄漏等级:IV级或VI级;

附    件:定位器、空气过滤减压器、手轮机构、限位开关电磁阀、阀位传送器、保位阀、其它等;
