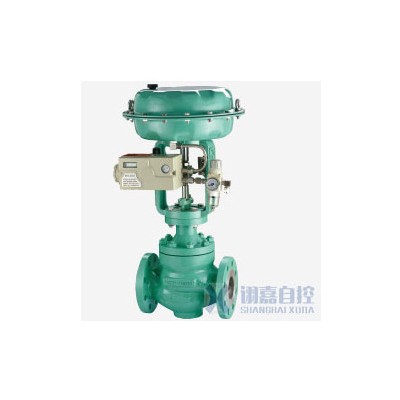

上海诩嘉自控ZJSP 气动笼式单座调节阀图1

上海诩嘉自控ZJSP 气动笼式单座调节阀

2021-11-21 21:239670询价

价格:¥2000.00/个

品牌:上海诩嘉自控科技有限公司

材质:碳钢

产地:上海

起订:1个

供应:1000000个

发货:3天内

发送询价
材质 碳钢
产地 上海
公称通径 DN20300
类型 直通式
连接形式 法兰
认证 ISO9001-2000
适用介质 水 油 气
用途 调节
品牌 诩嘉
型号 ZJSP

概述

气动笼式单座调节阀阀内件采用单座导向型阀芯,它主要利用流体的压力实现阀芯快速动作,操作力小,密封型式采用单座密封,流量特性曲线精度高。气动笼式单座调节阀是一种顶导部向单阀座调节阀,除具有单座柱塞型调节阀阀的各种优点外,独特的对称多孔笼式阀瓣更加有效的控制噪音及气蚀,不但适合更多要求苛刻的工况,更可量身定做各种流量系数满足客户更家细致的工艺要求,可选择多弹簧气动簿膜机构或电动执行机构等。

气动笼式单座调节阀阀体流道呈S流线型,具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性**、维护方便等优点,可用于苛刻的工作条件。
气动笼式单座调节阀动态稳定性好、噪音低、防空化,适宜控制各种温度的高压差流体。
气动笼式单座调节阀主要适用于允许泄露量非常小、阀前后压差较大的场合。



气动笼式单座调节阀技术参数

阀体

阀体形式 直通铸造球型阀
公称通径 DN20~300mm
公称压力

PN1.6、2.5、4.0、6.4、10.0MPa

法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式 标准型-17~+250℃、高温型+250~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀体材料 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46)


阀内件

阀芯形式 笼式单座、笼式套筒阀芯
流量特性 线性、等百分比
阀芯材料 不锈钢 (304、304L、316、316L)
