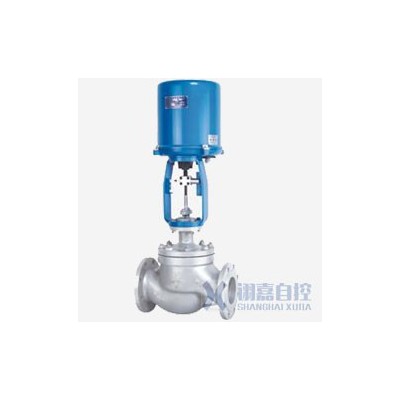

上海诩嘉自控ZDSM 电动套筒调节阀图1

上海诩嘉自控ZDSM 电动套筒调节阀

2021-11-21 20:378460询价

价格:面议

品牌:上海诩嘉自控科技有限公司

材质:铸钢

连接形式:法兰

发送询价
材质 铸钢
连接形式 法兰
品牌 诩嘉
型号 ZDSM
加工定制

电动套筒调节阀 暂无图片

概述

诩嘉自控生产的电动套筒调节阀适用于压差较大且泄漏量稍大的场合,由3810L型(或PSL系列)直行程电子式电动执行机构和套筒调节阀体组成。电动套筒调节阀内含饲服功能,接受统一的4-20mA 或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动的控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
电动套筒调节阀因为其稳定性好、维护简单而广泛应用,可设计成平衡式消除了阀瓣上的大部分静态不平衡力,并有一定的阻尼作用,可以减小流体流动引发振动,能用于压差相对较大的场合。
电动套筒调节阀接受调节仪表传来的直流电流信号,控制阀门开度,使被控参数保持在给定值。电动套筒调节阀广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。


电动套筒调节阀 流量特性

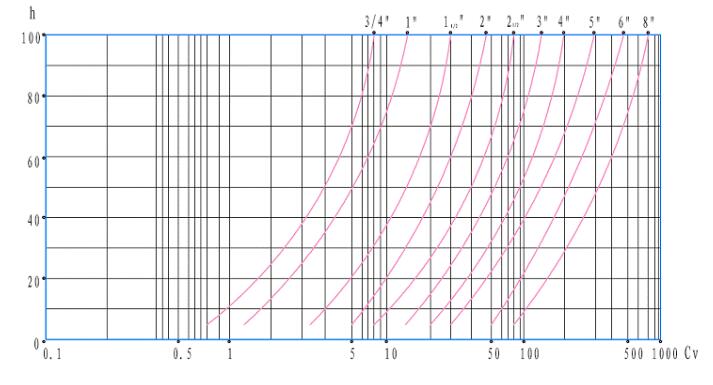

等百分比特性曲线

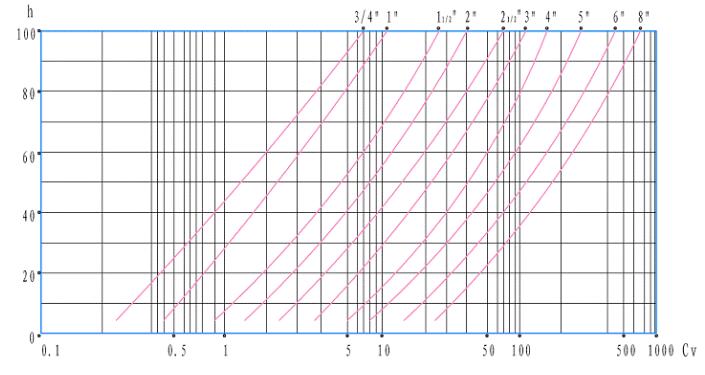

直线特性曲线

电动套筒调节阀 主要技术参数

阀体

阀体形式 直通铸造球型阀
公称通径 DN20~300mm
公称压力

PN1.6、2.5、4.0、6.4、10.0

法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式 标准型-17~+250℃、高温型+250~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀体材料 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46)


阀内件

阀芯形式 套筒压力平衡式阀芯
流量特性 线性、等百分比
阀芯材料 不锈钢 (304、304L、316、316L)


执行器

执行器型号 3810L系列、PSL系列、DKZ系列及进口执行器
主要技术参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%
