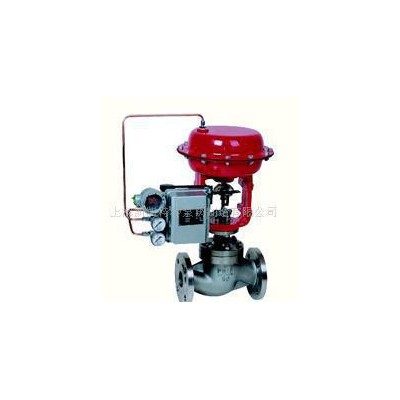

性价比更高的上海凯凯ZAZP气动薄膜单座调节阀 直销图1

性价比更高的上海凯凯ZAZP气动薄膜单座调节阀 直销

2021-11-21 20:0611060询价

价格:¥1480.00/套

标准:国标

材质:铸铁

起订:1套

供应:100套

发送询价
标准 国标
材质 铸铁
工作温度 常温
公称通径 25(mm)
连接形式 法兰
流动方向 单向
密封形式 软密封型
驱动方式 气动
适用介质 蒸汽
形态 旋塞式
零部件及配件 执行器
压力环境 1.6
类型(通道位置) 二通式
品牌 上海凯凯
型号 ZJHP-16K
加工定制

ZJHP型精小型气动调节阀



■气动单座调节阀概述

ZJHP型气动单座调节阀形小、体轻、高性能、大容量,是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。
ZJHP型气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度氏、重量轻、装校简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。
  本产品操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛用户中取得高质量的控制效果。



■气动单座调节阀主要技术参数和性能指标

1、调节机构主要技术参数

阀座直径mm

20

25

40

50

65

80

100

150

200

公称通径mm

10

12

15

20

25

32

40

50

65

80

100

125

150

200

额定流量
系数kv

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

公称压力MPa

0.6 1.6 4.0 6.4

行 程mm

16

25

40

60

流量特性

直线、等百分比

介质温度℃

-20~200(常温型)、-40~+250、-40~250(中温型)

法兰尺寸

法兰密封面型式按JB77-59,其中铸钢法兰按光滑式,铸钢法兰按凹式

法兰型式

铸铁法兰尺寸按JB79-59,铸钢法兰尺寸按JB79-59

阀体
材质

PN
(MPa)

0.6,1.6

HT200

4.0,6.0

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti

阀芯材质

1Cr18Ni9、0Cr18Ni12Mo2Ti

上阀盖型式

普通式(常温型),热片式(中温型)

可调

50:1

注:可为用户提供ANSI,JPI,JIS法兰的产品,其法兰距按用户需要确定。

2、执行机构主要技术参数

型 号

ZHA(B)-22

ZHA(B)-23

ZHA(B)-34

ZHA(B)-45

有效面积cm2

350

350

560

900

行 程mm

16

25

40

60

弹簧范围KPa

20~100(标准);40~200;80~240;20~60;60~100



3、性能指标

项目

指标值

项目

指标值



基本误差%

不带定位器

±5.0






气关

不带定位器

始点

±5.0



终点

±2.5



带定位器

±1.0

带定位器

始点

±1.0



终点

±1.0



回差%

不带定位器

3.0

气开

不带定位器

始点

±2.5



终点

±5.0



带定位器

1.0

带定位器

始点

±1.0



终点

±1.0



死区%

不带定位器

3.0



带定位器

0.4

允许泄漏量L/h

1×10-4×
阀额定
容量



 额定行程偏差%

±2.5



4、允许压差




执行
机构
型号

弹簧
范围
KPa

气源
压力
KPa




公称通径(阀座直径)mm

20

25

40

50

65

80

100

150

200

(10)

(12)

(15)

(20)

(32)

(40)

(125)

(150)


ZHA-22

20~100
20~100
40~200

140
250
400

P
R
P或R

6.4
6.4
6.4

6.4
6.4
6.4

5.94
6.4
6.4

3.34
6.4
6.4

2.14
6.4
6.4



















ZHA-23

20~100
20~100
40~200

140
250
400

P
R
P或R











1.31
6.09
6.4

0.84
3.9
5.26

0.53
2.5
3.39













ZHA-34

20~100
20~100
40~200

140
250
400

P
R
P或R

















0.51
2.36
3.21

0.33
1.56
2.12

0.21
1.0
1.35







ZHA-45

20~100
20~100
40~200

140
250
400

P
R
P或R























0.22
1.02
1.39

0.15
0.71
0.97

0.08
0.40
0.54
