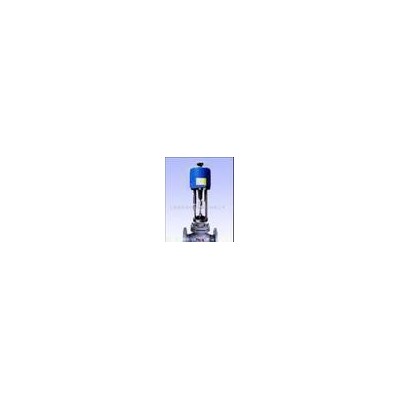

电动单座调节阀 概述:ZAZP系列电动直通单座调节阀由DKZ型系列直行程电动执行机构和直通单座阀两部分组成，以单相交流220V电源为动力，接受0~10mA或4~20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、液位等工艺参数的连续调节。该产品具有动作灵敏、能源取用方便、信号传输迅速等特点。广泛应用电力、冶金、化工、轻纺等工业自动控制系统中。 主要零件材料:| 阀体材料 | 材料牌号 | 公称压力（MPa） | 适用温度范围（℃） | | 常温型 | 散热型 | | 铸铁 | HT200 | 1.6 | -20~200 | - | | 铸钢 | ZG230~450 | 4.0，6.4 | -40~250 | -40~450 | | 铸不锈钢 | ZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti | 4.0，6.4 | -40~250 | -60~450 |
主要技术参数| 公称通径DN（mm） | G3/4″ | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | | 阀座直径DN（mm） | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | | 额定流量系数Kv | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1.2 | 2 | 3.2 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | | 流量特性 | 直线 | 直线、等百分比 | | 公称压力PN（MPa） | 10 | 1.6，4.0，6.4 | | 连接型式 | 管螺纹连接G3/4 | 法兰连接：PN1.6按JB79-59标准； PN4.0按JB79-59标准 | | 配用执行机构型号 | DKZ-310 | DKZ-310 | DKZ-310 | DKZ-410 | DKZ-410 | | 出抽推力（N） | 4000 | 4000 | 4000 | 6400 | 6400 | | 行程L（mm） | 10 | 10 | 16 | 25 | 40 | 60 | | 全行程时间（S） | 8 | 8 | 12.5 | 20 | 32 | 50 | | 作用方式 | 电开式（K）常用；电关式（B） | | 输入信号 | 0~10mA 4~20mA DC | | 供电电源 | 220V；50~60Hz | | 固有可调比R | 30：1 | | | | | | | | | | | | | | | | | | | | | | | | |
主要技术性能指标| 项目 | 技术性能指标 | | 基本误差% | ≤±5 | | 回差% | ≤3 | | 死区% | ≤5 | | 泄漏量 | 0.01%×阀额定容量 | | 额定流量系数误差% | ≤±10；当KV≤6.3时，为≤±15 |
3、阀门材料和适用温度范围 阀体材料 | 材料牌号 | 公称压力（MPa） | 适用温度范围（℃） | 常温型 | 散热型 | 铸铁 | HT200 | 1.6 | -20~200 | - | 铸钢 | ZG230~450 | 4.0，6.4 | -40~250 | -40~450 | 铸不锈钢 | ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti | 4.0，6.4 | -40~250 | -60~450 |
4、允许压差 公称通径（mm） | G3/4″ | 20 | 阀座直径（mm） | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 允许压差（MPa） | 公称压力值 | 4.9 | 3.7 | 2.4 | 1.6 | 1.1 | 0.6 | 公称通径（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 允许压差（MPa） | PN值 | 5.0 | 2.8 | 1.7 | 1.7 | 1.0 | 0.6 | 1.1 | 0.7 | 0.4 |
注：DN20配DKZ-310其允许压差达公称压力值 5、外形尺寸 公称通径DN（mm） | A×B | L | H1 | H2 | PN1.6 | PN4.0 | PN6.4 | 常温型 | 散热型 | G3/4″ | ø160 | 120（PN10） | 391 | 478 | 32 | 20 | 230×460 | 180 | 190 | 190 | 653 | 804 | 65 | 25 | 185 | 190 | 200 | 665 | 816 | 99 | 32 | 200 | 210 | 210 | 671 | 822 | 105 | 40 | 220 | 230 | 235 | 683 | 834 | 116 | 50 | 230×530 | 250 | 255 | 265 | 698 | 849 | 131 | 65 | 275 | 285 | 295 | 789 | 949 | 165 | 80 | 300 | 310 | 320 | 792 | 852 | 173 | 100 | 350 | 355 | 370 | 796 | 956 | 177 | 125 | 260×630 | 410 | 425 | 440 | 847 | 1062 | 225 | 150 | 450 | 460 | 475 | 855 | 1070 | 233 | 200 | 550 | 560 | 570 | 894 | 1109 | 272 |
订货须知 1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
4.流量特性 5.阀体材质 6.额定流量系数7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号
10.其它特殊要求 |
