价格：￥0.00/台
品牌：上海滨工
标准：国标
材质：碳钢
起订：1台
供应：1000台
| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | 50 |
| 规格 | DN25,DN50,DN80,DN100,DN150 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 水,蒸汽,油品 |
| 形态 | 柱塞式 |
| 用途 | 调压,调节 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 上海bngo |
| 型号 | ZMAP-PN16 |
| 加工定制 | 是 |

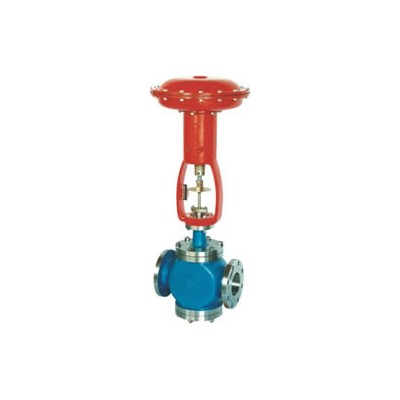

ZMAP 型单座气动薄膜调节阀
产品说明
ZMAP 型单座气动薄膜调节阀、ZMAN 型双座气动薄膜调节阀：由气动薄膜执行机构和调节阀两大部分组成，它与气动调节器，减压阀及其他仪表配合使用，达到控制管道内的温度、压力、液位、流量等工艺参数。单座调节阀具有易密封，泄漏量小的优点，但平衡力较大，故工作压差不宜过高。双座调节阀具有流量系数大，不平衡力较小的特点，因而使用广泛。
产品特点：
①单座气动薄膜调节阀具有易密封，泄漏量少的特点，但不平衡力较大，故工作压差不宜过高。
②双座气动薄膜调节阀具有额定流量系数大，不平衡力小等优点，因而被广泛使用。
产品性能参数
ZMAP 型单座气动薄膜调节阀、ZMAN 型双座气动薄膜调节阀主要性能参数 | |||||
DN/mm | PN | 环境温度/℃ | 固有流量特性 | 气源最大压力/MPa | |
25~300 | 16, 40, 63 | -30~60 | 直线、等百分比 | 0.25 | |
DN/mm | 流通能力 C | 行程/mm | 配用执行 | 灰铸铁阀 | 铸钢和铸不锈钢阀 | |||||
单座 | 双座 | PN | 工作压力 | 介质温度 | PN | 工作压力 | 介质温度 | |||
25 | 8 | 10 | 16 | ZMA-2 | 16 | 16 | ≤200 | 40 | 40 | ≤250 |
32 | 12 | 16 | ||||||||
40 | 20 | 25 | 25 | ZMA-3 | ||||||
50 | 32 | 40 | ||||||||
65 | 50 | 63 | 40 | ZMA-4 | ||||||
80 | 80 | 100 | ||||||||
100 | 120 | 160 | ||||||||
125 | 200 | 250 | 60 | ZMA-5 | ||||||
150 | 280 | 400 | ||||||||
200 | 450 | 630 | ||||||||
250 |
| 1000 | 100 | ZMA-6 | ||||||
300 |
| 1600 | ||||||||
产品零部件材料
ZMAP 型单座气动薄膜调节阀、ZMAN 型双座气动薄膜调节阀零部件材料 | |||||
PN | 阀体、上阀盖、下阀盖 | 阀芯、阀杆、阀座 | 垫片 | 填料 | |
16 | HT200 | 1Cr18Ni9 | 石棉橡胶板 | 聚四氟乙烯 | |
40 | ZG25 | 1Cr18Ni9 | 石棉橡胶板 | 聚四氟乙烯 | |
63 | 1Cr18Ni9 | 1Cr18Ni9 | 石棉橡胶板 | 聚四氟乙烯 | |
